5. ConnettivitÃ
Porte SATA - SATA Express - U2
La GIGABYTE AORUS GA-Z270X-Gaming 9 offre una dotazione di porte dedicata allo storage molto completa e al passo con le più recenti connessioni e protocolli.
Nell'immagine in alto possiamo osservare due porte U.2, otto porte SATA 6 Gbps e tre SATA Express che, ovviamente, condividendo i connettori fisici, comporta la riduzione del numero totale delle periferiche utilizzabili contemporaneamente.
Tutte le porte sono ruotate di 90° rispetto all'asse del PCB e gestite quasi tutte dal PCH Z270 che permette loro di funzionare nelle modalità RAID 0, 1, 5 e 10, tranne le ultime due porte in alto a destra, denominate SATA3 6 e 7, le quali sono invece pilotate da un controller ASMedia ASM1061 che supporta soltanto la modalità AHCI.
Nonostante la presenza di un controller di terze parti, il numero totale di linee elettriche a disposizione non permette l'utilizzo contemporaneo di tutte le porte a disposizione, in particolar modo qualora si utilizzi anche qualche periferica M.2.

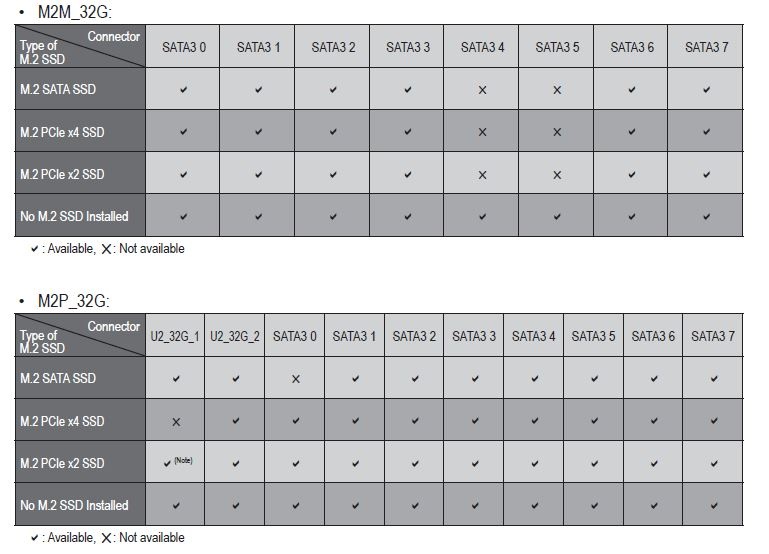

La tabella sottostante, reperibile sul manuale della mainboard, ci offre un'idea concreta del numero effettivo di periferiche utilizzabili in base alla loro tipologia.
Connettori M.2 PCI-E
  |   |
I due connettori M.2 PCIe sono posizionati, rispettivamente, il primo nello spazio compreso tra gli ultimi due slot PCIe x16 del socket (M.2P 32G) e l'altro (M.2M 32G) nello spazio compreso tra i primi due connettori PCIe x16.
Entrambi sono in grado di garantire velocità fino a 32 Gb/s utilizzando SSD PCIe 3.0 x4 o fino a 6 Gb/s utilizzando unità SATA.
L'unica differenza tra i due connettori consiste nelle dimensioni dei drive installabili: sino a 110mm per il connettore M.2M e sino a 80mm per quello M.2P.
Entrambi gli slot supportano la modalità RAID NVMe consentendo di creare un RAID a tre vie utilizzando ulteriori due SSD collegati ai connettori U2.
Pannello posteriore delle connessioni
Il pannello di I/O della GA-Z270X-Gaming 9 è sormontato da una elegante cover in materiale plastico che, oltre a fornire una protezione meccanica, è in grado offrire una buona schermatura dalle emissioni elettromagnetiche per le varie porte.
Le connessioni messe a disposizione dalla scheda sono, da sinistra verso destra, le seguenti:
- 1 porta combo PS2 + 2 USB DAC-UP 2;
- 2 connettori MMCX per antenna WiFi 2T2R;
- 1 uscita HDMI 2.0 + 1 DisplayPort;
- 2 porte USB 3.0;
- 1 porta LAN RJ-45 + 1 USB 3.1 Type-C;
- 1 porta LAN RJ-45 + 1 USB 3.0Â + 1 USB 3.1 Type-A;
- 5 jack audio HD + 1 uscita ottica SPDIF.
