14. Benchmark controller
Benchmark controller SATA III & M.2 PCIe
In questa batteria di test valuteremo il comportamento del sottosistema di storage della GIGABYTE AORUS GA-Z270X-Gaming 9.
Andremo quindi ad analizzare le prestazioni restituite dal PCH Intel Z270 e dal controller ASMedia ASM1061 sulle porte SATA III, quelle del solo PCH Intel Z270 sul connettore M.2, confrontandole con quelle rilevate sulle analoghe connessioni messe a disposizione dalla ASUS MAXIMUS VIII EXTREME dotata di PCH Z170.
Per i test SATA III utilizzeremo un SSD Corsair Neutron XT 480GB collegato sulle porte gestite dal PCH Z270 e dal controller ASM1061, mentre per quanto riguarda quelli su interfaccia M.2 ci affideremo all'ottimo Plextor M6e 256GB, ovviamente privato dell'adattatore PCI-E.
Il benchmark prescelto è IOMeter 2008.06.18 RC2, da sempre considerato il miglior software per il testing dei drive per flessibilità e completezza, che è stato impostato per misurare la velocità di lettura e scrittura sequenziale con pattern da 128kB e Queue Depth 32 e, successivamente, per misurare il numero di IOPS random sia in lettura che in scrittura, con pattern da 4kB "aligned" e Queue Depth 32.
Sintesi

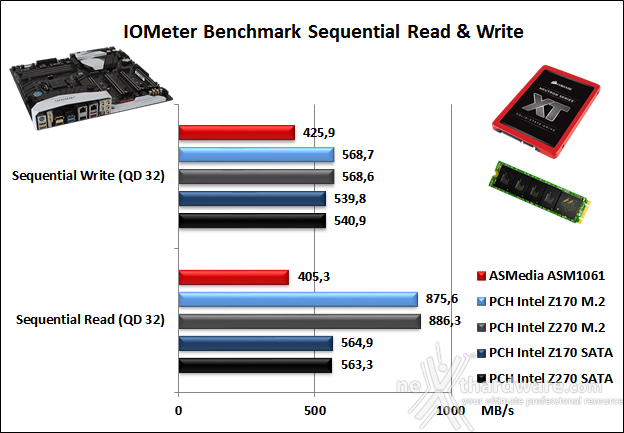

L'analisi del primo grafico ci mostra che, per quanto concerne le prestazioni in ambito sequenziale rilevate sui connettori SATA, i due PCH Intel praticamente si equivalgono, mentre il controller ASMedia ASM1061 offre prestazioni buone, ma non all'altezza delle altre due.
Per quanto riguarda i test su connettori M.2, invece, il PCH Z270 prevale leggermente sulla controparte soltanto in lettura, mentre in scrittura abbiamo registrato un perfetto pareggio.

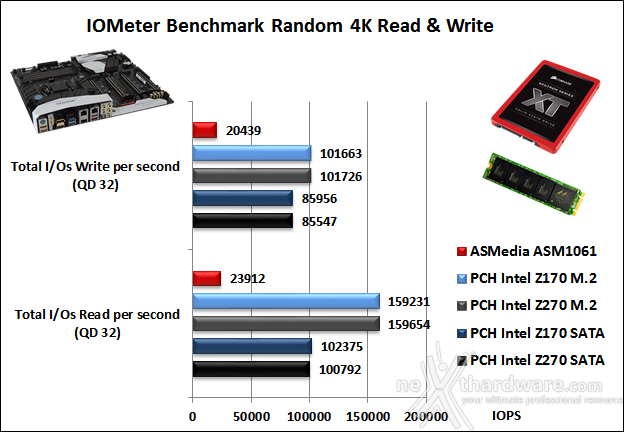

Nelle prove di lettura e scrittura random su M.2 possiamo notare un piccolo vantaggio a favore del nuovo PCH Z270 con un distacco massimo di circa 423 IOPS in lettura e 63 IOPS in scrittura.
Nei test effettuati su connettori SATA abbiamo un'inversione di tendenza con il PCH Intel Z170 in grado di prevalere di circa 1400 IOPS in lettura e 409 IOPS in scrittura; molto deludenti, invece, le prestazioni restituite dal controller ASMedia che in questa tipologia di test non riesce a tenere il passo della concorrenza.
Benchmark controller USB 3.0/3.1
Con questa serie di test abbiamo analizzato le prestazioni del controller USB integrato nel PCH Intel Z270 adibito al controllo di tutte le porte USB presenti sulla scheda.
Al fine di avere una valutazione più completa delle prestazioni del controller, le stesse saranno messe a confronto con quelle offerte dal PCH Z170 presente sulla ASUS MAXIMUS VIII EXTREME.

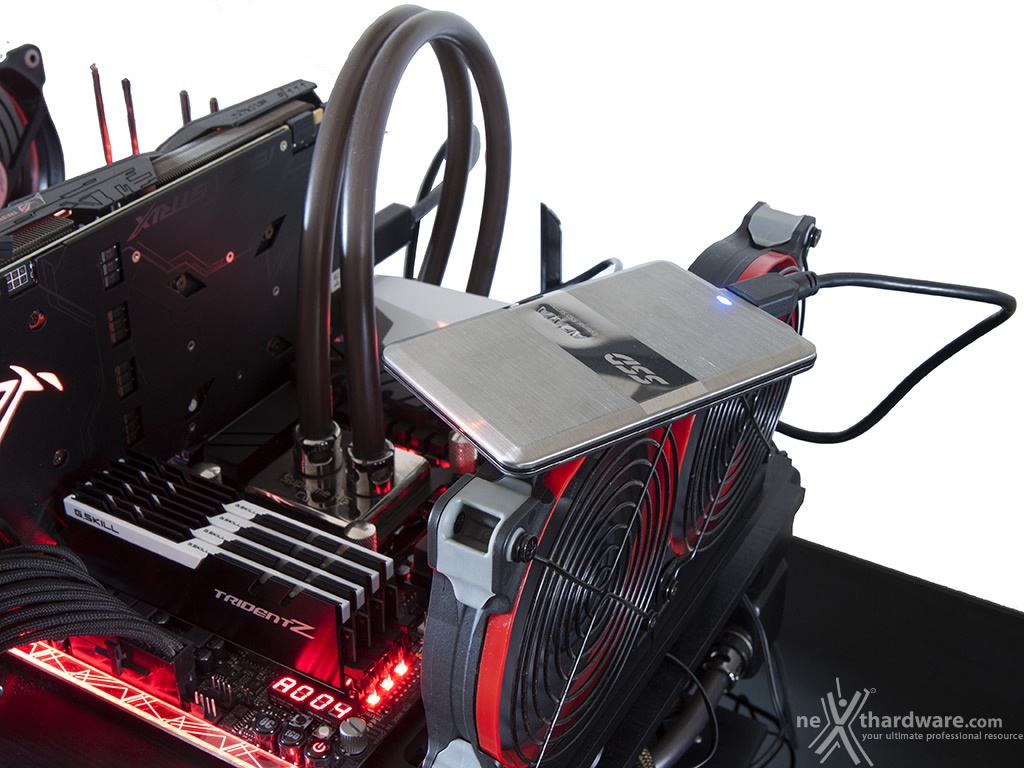

Per le nostre prove ci siamo avvalsi del software CrystalDiskMark 5.2.0 x64 e di un SSD portatile ADATA SE720 128GB conforme alle specifiche USB 3.0.
Sintesi

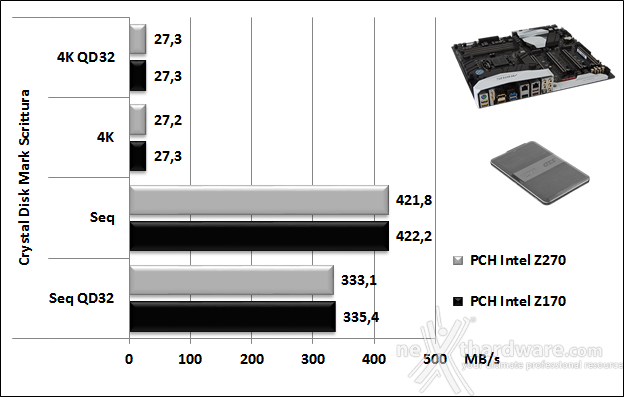

Analizzando i due grafici possiamo notare come le prestazioni offerte dai due controller integrati nei PCH Intel siamo abbastanza allineate con una leggera prevalenza di Z170 sia in lettura che in scrittura, ma con scarti massimi di 3 MB/s riconducibili ai limiti di tolleranza d'errore del benchmark utilizzato.
