14. Benchmark controller
SATA III & M.2 PCIe
In questa batteria di test valuteremo il comportamento del sottosistema di storage della ASUS ROG MAXIMUS X APEX.
Andremo quindi ad analizzare le prestazioni restituite dal PCH Intel Z370 sulle porte SATA III e sui connettori M.2 confrontandole con quelle rilevate sulle analoghe connessioni messe a disposizione dalla ASUS ROG MAXIMUS IX APEX.

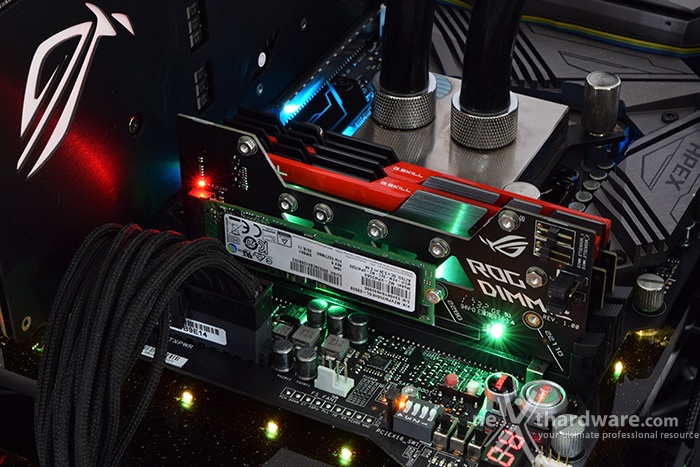

Per i test SATA III utilizzeremo un SSD Samsung 850 PRO 512GB, mentre per quanto riguarda quelli su interfaccia M.2 ci affideremo al velocissimo Samsung SM961 256GB, praticamente un 960 PRO in versione OEM.
Il benchmark prescelto è IOMeter 1.1.0 RC1, da sempre considerato il miglior software per il testing dei drive per flessibilità e completezza, che è stato impostato per misurare la velocità di lettura e scrittura sequenziale con pattern da 128kB e Queue Depth 32 e, successivamente, per misurare il numero di IOPS random sia in lettura che in scrittura, con pattern da 4kB "aligned" e Queue Depth 32.
Sintesi
La ASUS ROG MAXIMUS X APEX, per quel che riguarda la connessione SATA, ha restituito valori di lettura sequenziale identici a quanto fatto segnare dalla precedente piattaforma Z270 confermando i limiti del drive utilizzato.
Il risultato della prova in scrittura non è stato dello stesso tenore evidenziando un calo di circa 20 MB/s rispetto al dato di comparazione.
La connessione M.2, al contrario, mostra prestazioni in scrittura identiche per entrambi i chipset congiuntamente ad un calo di oltre 100 MB/s nella prova di lettura eseguita sulla APEX Z370.Â
Nel test random su connettore M.2 assistiamo ad una flessione da parte della APEX Z370 in entrambe le modalità di test quantificabile in circa 21.000 IOPS in scrittura e 11.000 IOPS in lettura.
Il confronto su connessione SATA mostra valori pressoché identici, circoscrivendo le lievi differenze riscontrate entro il margine di errore del software.
USB 3.1 Gen1 e USB 3.1 Gen2
Il chipset Z370, come visto in precedenza, integra nativamente sino a 10 porte USB 3.1 Gen1 non avendo quindi la necessità di essere affiancato da un controller di terze parti.
La più veloce connessione USB 3.1 Gen2 è invece pilotata da un controller di ultima generazione ASMedia ASM3142 il quale, forte di una connessione PCI-E Gen3 x2, dispone di una larghezza di banda pari a 16 Gb/s con conseguenti benefici sulla velocità di trasferimento dati.
Al fine di avere un quadro ancora più completo, le risultanze saranno messe a confronto con quelle offerte dal PCH Z270 e dal controller USB 3.1 Gen2 ASMedia ASM2142 presente sulla ASUS ROG MAXIMUS IX APEX.

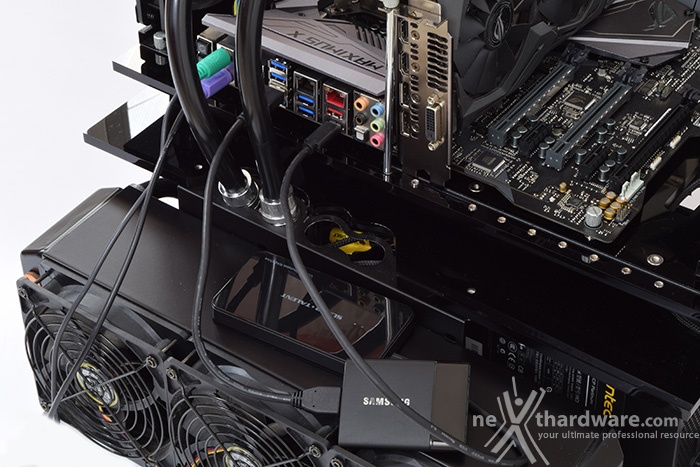

Per le nostre prove ci siamo avvalsi del software CrystalDiskMark 5.2.2 x64 e di un SSD portatile Samsung T1 250GB per la connessione USB 3.1 Gen1, mentre per le USB 3.1 Gen2 abbiamo utilizzato un Super Talent RAIDDrive 120GB MLC.
Sintesi

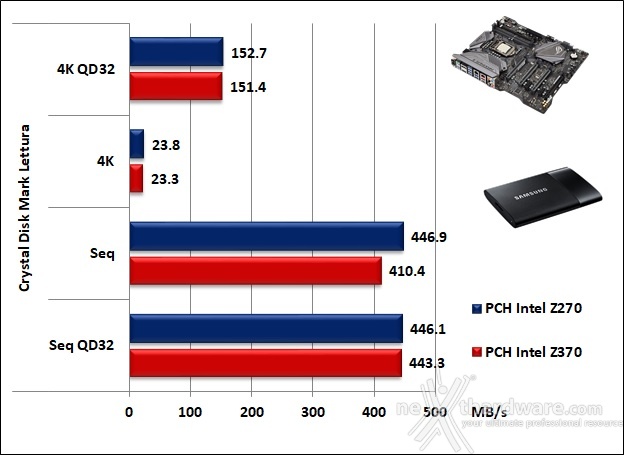

I risultati emersi ci indicano una prevalenza del PCH Z270 nel test sequenziale ed una sostanziale parità con l'utilizzo degli altri pattern.

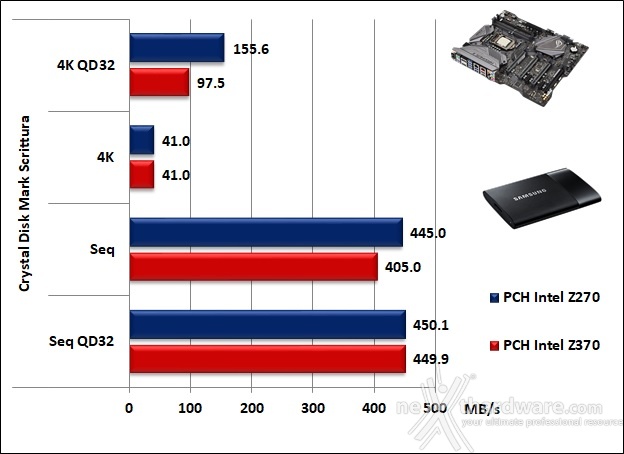

La prova in scrittura ci ripropone uno scarto simile al precedente test in modalità sequenziale ed un altro consistente distacco con il pattern 4K QD 32, mostrando poi una situazione di completa parità nelle restanti due modalità .
I test in lettura sulla porta USB 3.1 Gen2, al di là dei diversi valori restituiti, mantiene la stessa proporzione in percentuale di distacco tra le due piattaforme Intel.
In scrittura, probabilmente per un limite del drive utilizzato, riscontriamo una sostanziale situazione di parità nei test sequenziali ma, ancora una volta, di leggera superiorità della "vecchia" APEX nei due rimanenti test.
