14. Benchmark controller


ASUS ROG MAXIMUS IX HERO 14. Benchmark controller  1


Benchmark controller SATA III & M.2 PCIe

In questa batteria di test valuteremo il comportamento del sottosistema di storage della ASUS ROG MAXIMUS IX HERO.

Andremo quindi ad analizzare le prestazioni restituite dal PCH Intel Z270 sulle porte SATA III e sui connettori M.2 confrontandole con quelle rilevate sulle analoghe connessioni messe a disposizione dalla ASUS ROG MAXIMUS VIII FORMULA.

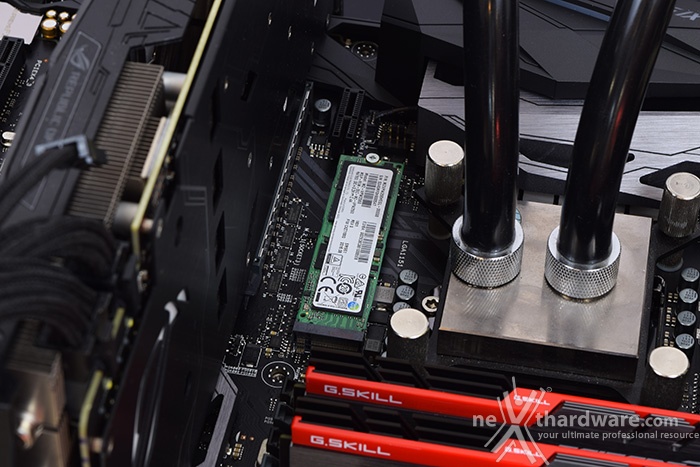

Per i test SATA III utilizzeremo un SSD Samsung 850 PRO 512GB, mentre per quanto riguarda quelli su interfaccia M.2 ci affideremo al velocissimo Samsung SM961 256GB, praticamente un 960 PRO in versione OEM.

Il benchmark prescelto è IOMeter 2008.06.18 RC2, da sempre considerato il miglior software per il testing dei drive per flessibilità e completezza, che è stato impostato per misurare la velocità di lettura e scrittura sequenziale con pattern da 128kB e Queue Depth 32 e, successivamente, per misurare il numero di IOPS random sia in lettura che in scrittura, con pattern da 4kB "aligned" e Queue Depth 32.


Sintesi

ASUS ROG MAXIMUS IX HERO 14. Benchmark controller  2

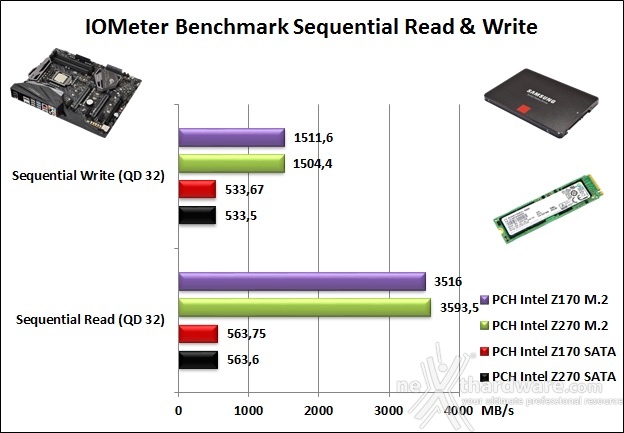

La ASUS ROG MAXIMUS IX HERO, per quel che riguarda la connessione SATA, ha restituito valori praticamente identici alla precedente piattaforma confermando i limiti del drive utilizzato.

Lo stesso grafico mette in evidenza il fatto che le prestazioni in lettura sequenziale offerte dal connettore M.2 della mainboard in prova risultano superiori di circa 70 MB/s rispetto a quelle rilevate sul medesimo connettore della MAXIMUS VIII FORMULA, mentre in scrittura prevale leggermente quest'ultima con un vantaggio di circa 5 MB/s nei confronti della HERO.


ASUS ROG MAXIMUS IX HERO 14. Benchmark controller  3

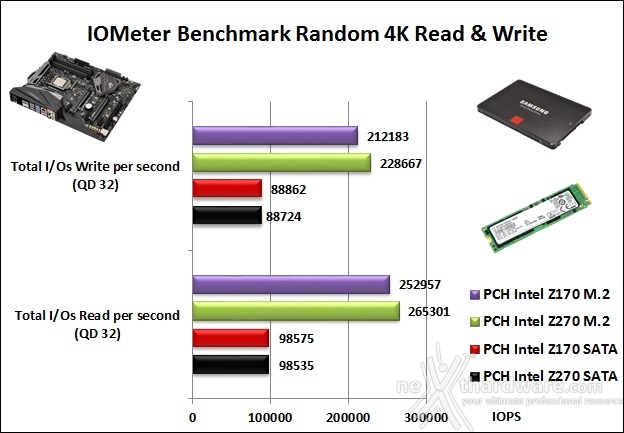

Nel test random su connettore M.2 assistiamo ad un leggero miglioramento della nuova piattaforma Z270 con un incremento di oltre 12.000 IOPS in lettura e circa 16.000 IOPS in scrittura rispetto alla "vecchia" Z170.

Il confronto su connessione SATA rispecchia quanto visto nel precedente test sequenziale, circoscrivendo le lievi differenze riscontrate entro il margine di errore del software.


ASUS ROG MAXIMUS IX HERO 14. Benchmark controller  4


Benchmark controller USB 3.0/3.1

Il chipset Z270, come visto in precedenza, integra nativamente sino a 10 porte USB 3.0 non avendo quindi la necessità di essere affiancato da un controller di terze parti come invece accadeva spesso sulle precedenti piattaforme Z170.

Per poter apprezzare eventuali differenze di prestazioni fornite dal controller ASMedia ASM2142 abbiamo testato anche la connessione USB 3.1 pilotata da quest'ultimo, riportando i valori restituiti nel medesimo grafico della connessione USB 3.0.

Al fine di avere un quadro ancora più completo, le risultanze saranno messe a confronto con quelle offerte dal PCH Z170 presente sulla ASUS ROG MAXIMUS VIII FORMULA.

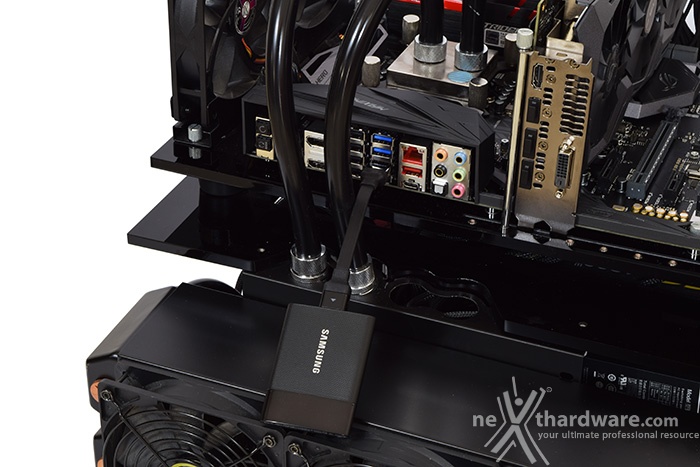

Per le nostre prove ci siamo avvalsi del software CrystalDiskMark 5.2.0 x64 e di un SSD portatile Samsung T1 250GB conforme alle specifiche USB 3.0.


Sintesi

ASUS ROG MAXIMUS IX HERO 14. Benchmark controller  5

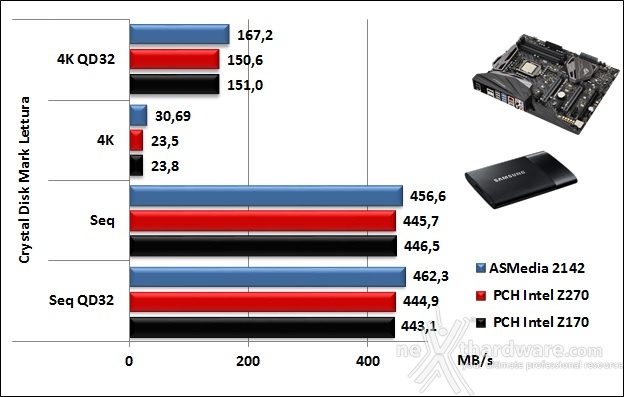

I risultati emersi dal grafico ci indicano una perfetta corrispondenza con quanto ottenuto in precedenza sulla piattaforma Z170 mettendo in evidenza la maturità dei driver Intel.

Per quel che riguarda la più veloce connessione USB 3.1 possiamo registrare un aumento che, in alcune circostanze, arriva a sfiorare i 20 MB/s confermando i benefici derivanti dall'aumento di banda prima menzionato.


ASUS ROG MAXIMUS IX HERO 14. Benchmark controller  6

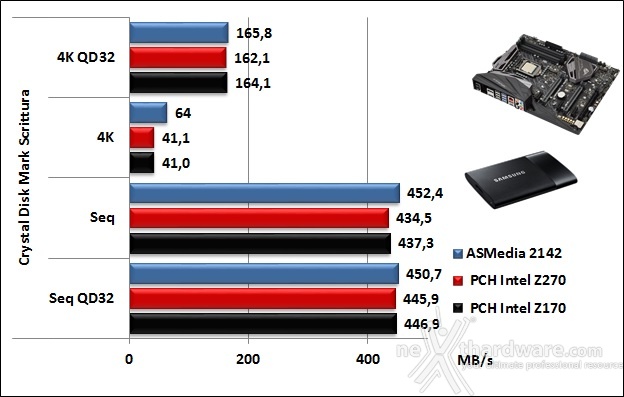

La prova in scrittura ricalca quanto visto in precedenza, sia per le porte USB 3.0 sia per le 3.1 pilotate dal controller ASMedia 2142 e, quindi, non possiamo che ritenerci soddisfatti dalle prestazioni di I/O della  MAXIMUS IX HERO.
