5. ConnettivitÃ
Porte SATA
La ASUS ROG MAXIMUS IX HERO è dotata di sei porte SATA 6 Gbps pilotate direttamente dal PCH Intel Z270 e, quindi, garantiscono tutte il supporto alla tecnologia IRST (Intel Rapid Storage Technology) attraverso la quale si potranno creare configurazioni RAID di tipo 0, 1, 5 e 10.
Connettori M.2 PCI-E
  |   |
La crescente diffusione dei drive M.2 ha spinto ASUS a dotare gran parte delle sue nuove mainboard Z270 di due connettori in grado di ospitarli.
Il primo di essi, denominato M.2_1 e posizionato tra il socket ed il primo slot PCI-E, è compatibile unicamente con SSD M.2 di lunghezza pari a 42, 60 e 80mm e supporta connessioni di tipo PCI-E 3.0 x4 (sino a 32 Gb/s) nonché SATA III.

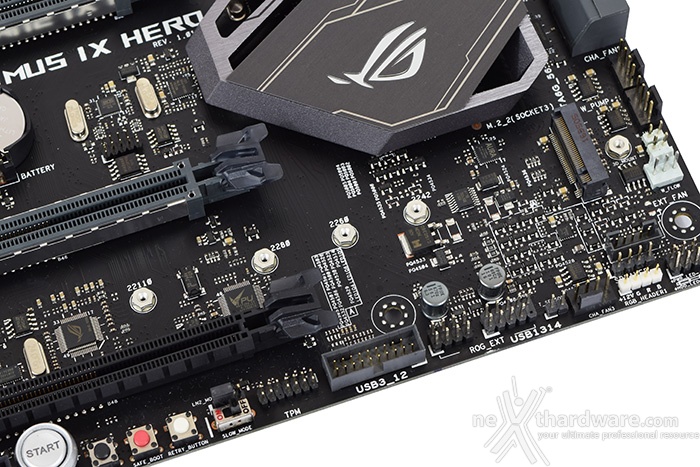

Il secondo connettore, denominato M.2_2 e posizionato nella zona sottostante il dissipatore PCH, fornisce unicamente il supporto alla connessione PCI-E 3.0 x4 risultando compatibile con drive di lunghezza da 42 a 110mm.
Vogliamo inoltre precisare che, nel qual caso venisse installato un drive M.2 di tipo SATA nello slot M.2_1, la porta SATA6G_1 verrà automaticamente disabilitata mentre, per quel che concerne il secondo slot M.2, utilizzando la connessione x4, le porte SATA disabilitate saranno le SATA6G_5 e SATA 6G_6.
Molto importante, infine, il supporto della tecnologia IRST la quale, volendo utilizzare anche un ulteriore drive M.2 tramite adattatore su slot PCI-E x4_3, consentirà di realizzare configurazioni RAID 0 sino a 3 unità .
Per quanti si stessero chiedendo che fine hanno fatto le nuove porte U.2 viste sulle schede madri Z170, vi ricordiamo la soluzione proposta da ASUS denominata Hyper Kit.
Questo accessorio, venduto separatamente ad un prezzo più che accettabile, consente di avere a disposizione una porta U.2 sfruttando uno dei due connettori M.2 appena descritti, avendo quindi pieno accesso alla larghezza di banda massima supportata da questa tipologia di periferiche.
Header USB 3.1
  |   |
I tradizionali controller USB 3.1 utilizzano prevalentemente una connessione PCI-E Gen3 x1 oppure una PCI-E Gen2 x2, limitando di fatto questa tipologia di porte ad velocità massima di pari, rispettivamente, a 8 Gb/s e 10 Gb/s.
Su tutta la nuova serie di schede madri ROG MAXIMUS IX è stato implementato un controller ASMedia ASM2142 il quale, tramite la connessione PCI-E Gen3 x2 e la nuova porta USB 3.1 dedicata al pannello frontale, innalza il precedente limite sino a 16 Gb/s con conseguenti benefici sulla velocità di trasferimento dati.
Pannello posteriore delle connessioni
Il pannello di I/O della ASUS MAXIMUS IX HERO è sormontato da una elegante cover in materiale plastico che, oltre a fornire una protezione meccanica, dovrebbe offrire una buona schermatura dalle emissioni elettromagnetiche per le varie porte.
Le connessioni messe a disposizione dalla mainboard sono, da sinistra verso destra, le seguenti:
- 1 pulsante per il CLRMOS + 1 pulsante per il BIOS Flashback;
- 1 uscita video HDMI 1.4b + 1 uscita video DisplayPort 1.2;
- 4 porte USB 2.0;
- 4 porte USB 3.0;
- 1 porta LAN RJ-45 + 1 porta USB 3.1 Type-A + 1 porta USB 3.1 Type-C;
- 5 jack audio HD + 1 uscita ottica SPDIF.
