5. Connettività


Porte SATA & connettore U.2

ASUS MAXIMUS VIII IMPACT 5. Connettività 1


La ASUS MAXIMUS VIII IMPACT è dotata di quattro porte SATA 6Gbps posizionate nello spazio compreso tra il PCH e gli slot DIMM.

Tutte le porte sono gestite dal PCH Z170 e supportano le modalità RAID 0, 1, 5 e 10, potendo essere utilizzate senza problemi anche qualora il connettore U.2 fosse popolato.


ASUS MAXIMUS VIII IMPACT 5. Connettività 2


Una vista del back panel dal quale è possibile accedere al connettore U.2, che altro non è che un SFF-8639 adottato dagli SSD da 2,5 pollici di nuova generazione per connettersi al sistema sfruttando le linee PCI Express, con chiari benefici di banda rispetto al tradizionale SATA III.

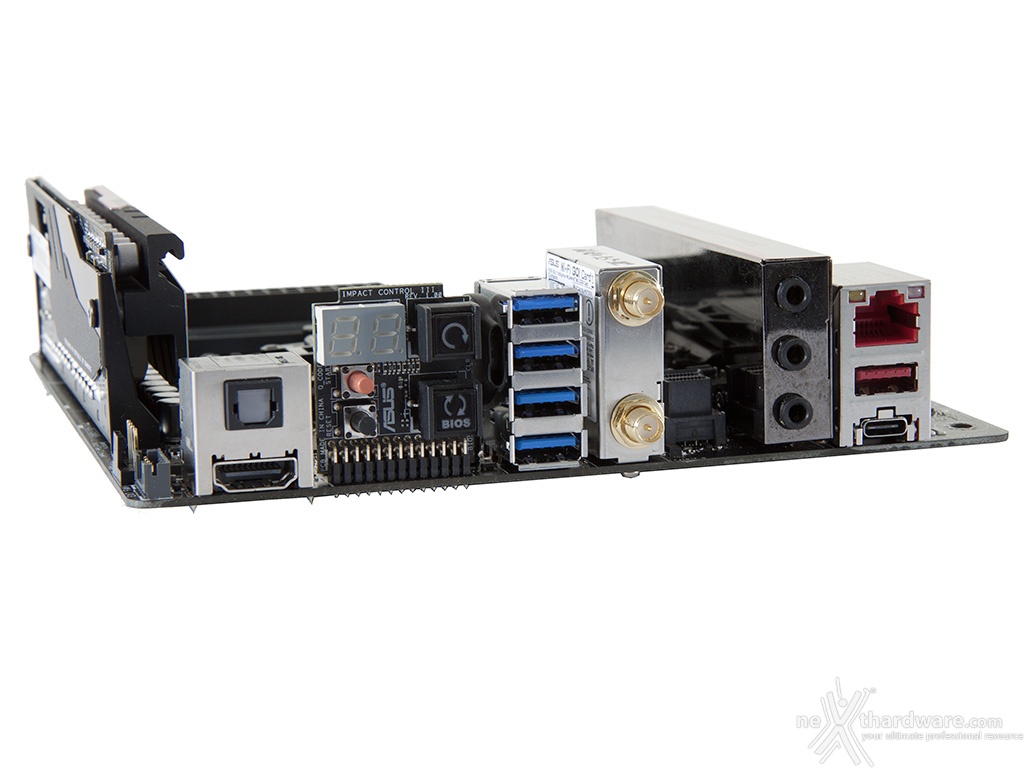

Pannello connessioni posteriore

ASUS MAXIMUS VIII IMPACT 5. Connettività 3


Le connessioni messe a disposizione dalla MAXIMUS VIII IMPACT sono, da sinistra verso destra, le seguenti:

  • 1 uscita ottica SPDIF + 1 uscita video HDMI
  • 1 Debug LED + 1 pulsante di accensione + 1 pulsante di reset;
  • 1 pulsante per il CLRMOS + 1 pulsante per il BIOS Flashback;
  • 4 porte USB 3.0;
  • 2 connettori per antenna dual band ASUS 2T2R;
  • 3 jack audio HD
  • 1 porta LAN RJ-45 + 1 porta USB 3.1 Type-A + 1 porta USB 3.1 Type-C.
