AMD Radeon HD 4770 Reference e Sapphire Radeon HD 4770

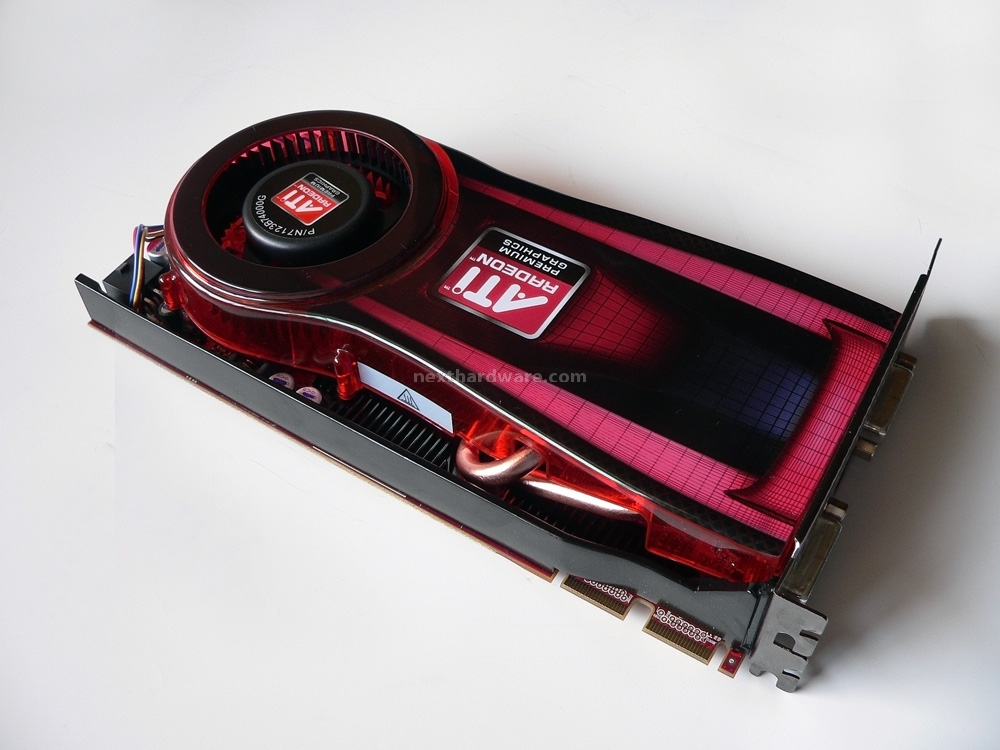

| La Radeon HD4770 è stata distribuita alla stampa in un reference design differente rispetto a quanto sarà possibile trovare sul mercato, la scheda è infatti dotata di un PCB con più componenti discreti e un dissipatore simile a quello delle schede di fascia superiore HD4870/4890. La scheda reference è dotata di ventola radiale con dissipatore in rame ed heatpipe, il modello di produzione utilizza invece un dissipatore tradizionale, simile a quello utilizzato da Intel per le sue CPU. Al di là dell'aspetto, le due schede offrono identiche prestazioni e come vedremo più avanti, il dissipatore di produzione, non ha nulla da invidiare alla soluzione made in AMD. La scheda è lunga solo 20,7 cm e può essere quindi ospitata nella maggior parte dei case in commercio senza problemi. |
| Sapphire, come la maggior parte dei produttori, ha scelto di personalizzare in modo minimo il design di produzione, applicando un dissipatore in alluminio sui mosftet con il logo della casa. Questa soluzione garantisce una minor temperatura del circuito di alimentazione a favore di una migliore gestione termica della scheda video. Come tutte le HD4770, anche il modello proposto da Sapphire occupa 2 slot di spessore. |
| Il PCB delle due HD4770 in prova è esattamente identico e riporta lo stesso part number; il numero di componenti saldati è invece differente, probabilmente durante le fasi di qualifica e rifinimento del prodotto, si è deciso di rimuovere alcuni integrati non necessari per il buon funzionamento complessivo della scheda. Il dissipatore della HD4770 di Sapphire è ancorato alla vga grazie a sole 4 viti, chi vorrà cimentarsi in eventuali modding del sistema di raffreddamento (invalidando però la garanzia), non avrò problemi di sorta. | |
Confezione e bundle
| Confezione di dimensioni piuttosto contenute e adatta a proteggere la scheda durante il trasporto. La versione da noi ricevuta è in versione full retail, completa quindi di tutti gli accessori. 1 Adattatore DVI – VGA |
GPU AMD/ATI RV740
| La HD4770 è equipaggiata con una GPU RV740, frutto di oltre un anno di sviluppo da parte di AMD e TSMC, fonderia dove la GPU viene materialmente costruita con l'innovativo processo produttivo a 40nm. A differenze del passaggio da 65 a 55 nm, l'uso di tecnologia a 40 nm prevede la riprogettazione del circuito, infatti non è possibile attuale un die shink ottico. Attualmente le rese produttive delle linee a 40nm non sono ancora pienamente a regime, ma AMD ha preferito portarsi avanti rispetto alla concorrenza, iniziando ad analizzare i possibili problemi e vantaggi di questa nuova tecnologia per la produzione delle GPU; dobbiamo infatti ricordare, che TSMC produce già wafer a 40nm per altri produttori di integrati, soprattuto quelli di memorie. La GPU RV740 è dotata di 640 unità di elaborazione (come la HD4830) e di una interfaccia di memoria GDDR5 a 128bit. L'uso delle memorie GDDR5 su questa fascia di prodotti ha permesso di ridurre i consumi e la complessità del PCB riducendo il numero di connessioni necessarie per raggiungere la banda desiderata. |
