15. PWM Frequency Ripple
PWM Frequency Ripple 12V @ 0%
| PWM Frequency Ripple 12V @ 0%
|
PWM Frequency Ripple 12V @ 50%
| PWM Frequency Ripple 12V @ 50%
|
PWM Frequency Ripple 12V @ 100%
| PWM Frequency Ripple 12V @ 100%
|
Il ripple ad alta frequenza sulla linea da 12V risulta estremamente contenuto per entrambi gli alimentatori Seasonic in prova ad ulteriore conferma che lo stadio di filtraggio finale svolge egregiamente il proprio dovere.

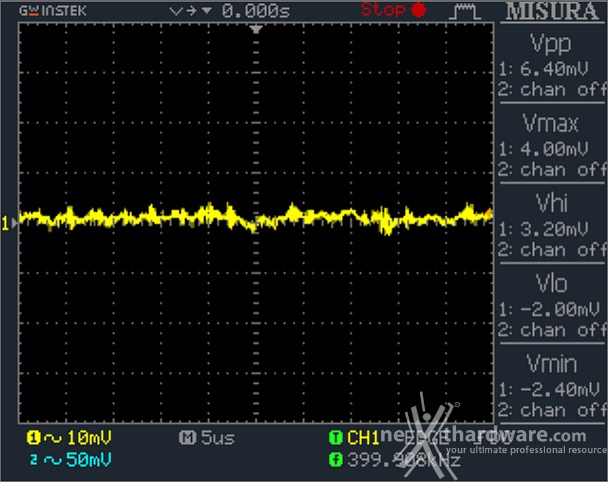

PWM Frequency Ripple 5V @ 0%
| PWM Frequency Ripple 5V @ 0%
|
PWM Frequency Ripple 5V @ 50%
| PWM Frequency Ripple 5V @ 50%
|

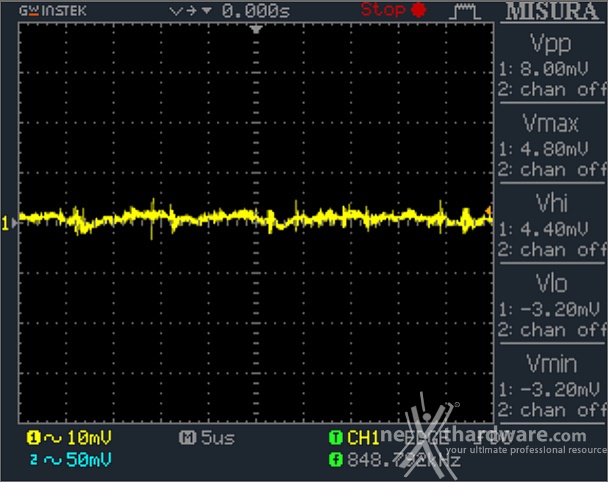

PWM Frequency Ripple 5V @ 100%
| PWM Frequency Ripple 5V @ 100%
|
Discorso analogo anche per la tensione da 5V che risulta particolarmente pulita.
| PWM Frequency Ripple 3,3V @ 0% | PWM Frequency Ripple 3,3V @ 0%
|
| PWM Frequency Ripple 3,3V @ 50% | PWM Frequency Ripple 3,3V @ 50%
|

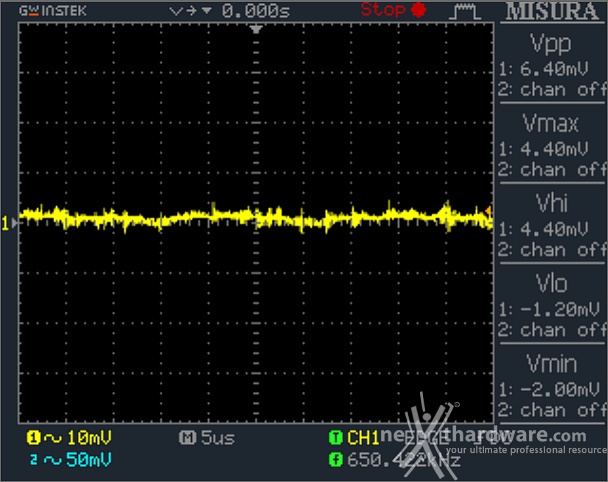

PWM Frequency Ripple 3,3V @ 100%
| PWM Frequency Ripple 3,3V @ 100%
|
Il valore delle oscillazioni si riduce ulteriormente sulla linea da 3V con meno di 8mV, un risultato che parla da sé ...
