4. ConnettivitÃ
Porte SATA
  |   |
La GIGABYTE X570 AORUS XTREME è dotata di sei porte SATA 6 Gbps pilotate direttamente dal chipset X570 in grado di supportare configurazioni RAID di tipo 0, 1 e 10.
Connettori M.2 PCI-E
Completano la sezione di storage ben tre connettori M.2 PCIe che sono posizionati, rispettivamente, il primo (M2A) nello spazio compreso tra il socket ed il primo slot PCIe x16, mentre il secondo (M2B) ed il terzo (M2C) negli spazi che separano ciascuno slot PCIe x16 dal successivo.
Tutti supportano connessioni PCI-E 4.0 x4 e SATA III per SSD con lunghezza compresa tra 42 e 110mm, ma mentre il primo è pilotato dalla CPU i rimanenti due sono gestiti dal chipset.
  |   |
I tre connettori beneficiano inoltre della tecnologia Thermal Guard 2 che prevede la presenza di dissipatori in alluminio che vanno ad interfacciarsi con i drive sottostanti tramite un pad termico.
I dissipatori in questione sono due, di cui uno dedicato al connettore M2A e l'altro (di tipo doppio) per i rimanenti due connettori andandosi ad unire con il dissipatore dedicato al chipset costituendo, almeno apparentemente, un corpo unico con quest'ultimo.
L'adozione dei dissipatori consente di ridurre notevolmente la temperatura dei drive, in particolare di quelli NVMe di ultima generazione che, sovente, montano controller decisamente "caldi" e soggetti a fastidiosi fenomeni di throttling.
Header USB 3.2 Gen1 & Gen2

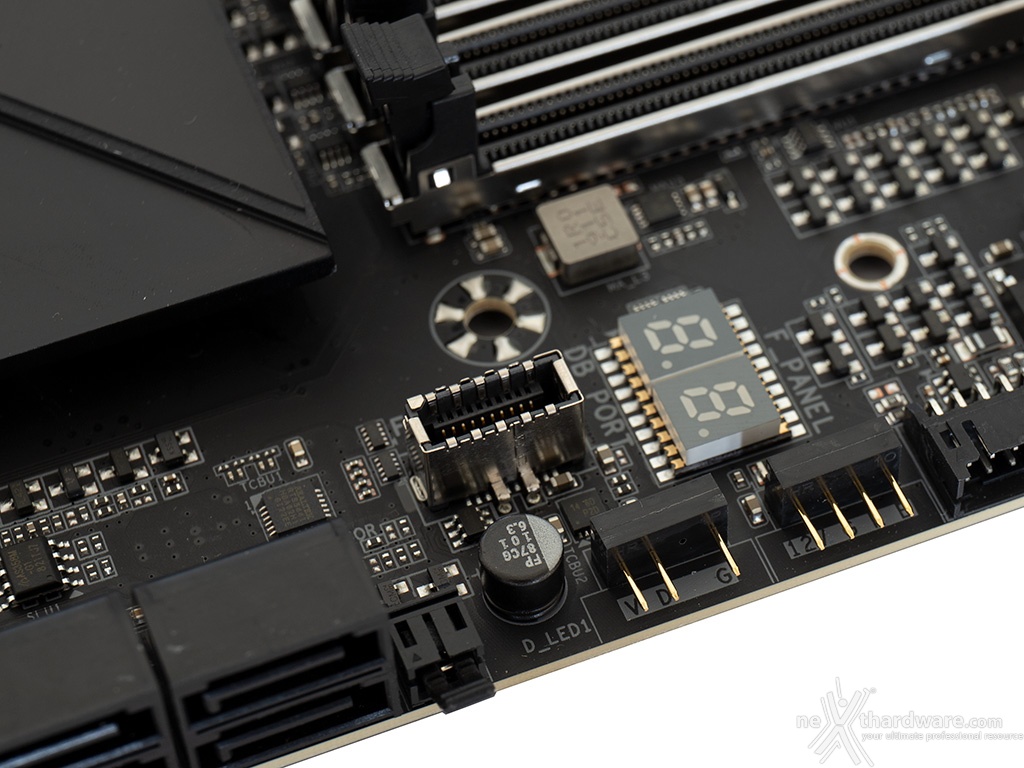

La X570 AORUS XTREME dispone di un header USB 3.2 Gen2 pilotato dal chipset che permette di utilizzare questa tipologia di connessione nei pannelli di I/O presenti sui case di ultima generazione.
Sulla sinistra del profilo anteriore troviamo due header USB 3.2 Gen1 ed un header USB 2.0 ruotati di 90° rispetto all'asse della scheda, in grado di assicurare la compatibilità con le periferiche più datate.
Intel Gigabit LAN + Wireless
Per massimizzare la resa in game, la scheda in prova implementa un comparto networking di altissimo livello che comprende due porte Gigabit Ethernet e un modulo Intel WiFi 6 802.11ax (2T2R & Bluetooth 5.0).
La porta di sinistra è pilotata da un controller Intel i211AT che supporta la tecnologia cFos Speed, ovvero un sistema di gestione del traffico di rete che, tramite uno specifico software, permette di migliorare la latenza riducendo al minimo il ping anche sulle reti più affollate.
Quella di destra è invece gestita da un velocissimo controller Aquantia AQC107 dissipato da un elemento in alluminio di generose dimensioni, in grado di gestire velocità fino a 10 Gbps, ma retrocompatibile con gli standard inferiori.
Entrambi i connettori implementano la tecnologia Ultra Durable che garantisce una resistenza alle scariche elettrostatiche fino a 25kV e a sovratensioni sulla rete fino a 15kV.
Il modulo Wi-Fi 2T2R è pilotato da un controller Intel WiFi 6 802.11ax e consente connessioni dual band (2.4 e 5GHz) con velocità sino a 2400 Mbps utilizzando i canali a 160MHz.
Lo stesso è dotato di connessione Bluetooth 5.0 in grado di assicurare una maggiore velocità ed una portata quattro volte superiore rispetto al vecchio standard 4.2.
Le due antenne omnidirezionali da 4dBi fornite in dotazione adottano un particolare design "Multi-angle tilt" che, associato alla tecnologia proprietaria "smart antenna", assicura, a detta del produttore, una ricezione doppia rispetto alle classiche antenne viste sinora.
Pannello posteriore delle connessioni
La GIGABYTE X570 AORUS XTREME adotta, infine, un pannello di I/O preinstallato che dovrebbe offrire una migliore schermatura dalle emissioni elettromagnetiche per le varie porte.
Le connessioni messe a disposizione sono, da sinistra verso destra, le seguenti:
- 1 pulsante Q-Flash Plus + 1 pulsante CLRMOS
- 4 USB 2.0;
- 2 connettori SMA per antenna WiFi 2TR2;
- 2 USB 3.2 Gen1 + 2 USB 3.2 Gen2 Type-A;
- 1 porta LAN RJ-45 + 2 USB 3.2 Gen2 Type-A;
- 1 porta LAN RJ-45 + 1 USB 3.2 Gen2 Type-A + 1 USB 3.2 Gen2 Type-C;
- 5 jack audio HD + 1 uscita ottica SPDIF.
