4. Montaggio EISBERG 240L Prestige

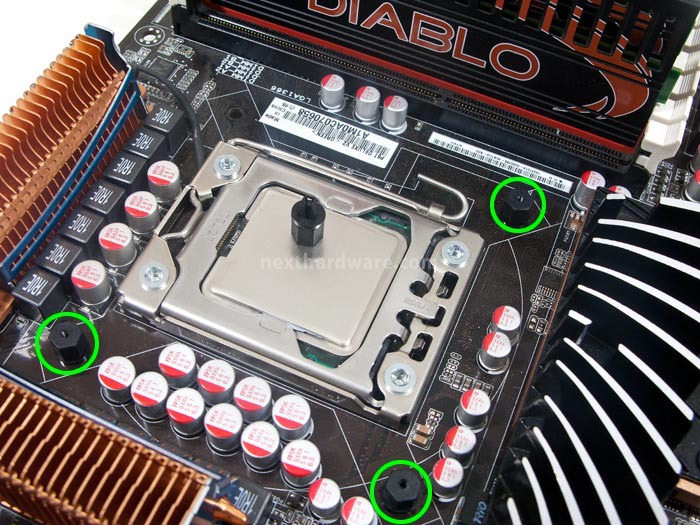

Il primo passo consiste nel prelevare dal kit degli accessori i quattro pushpin ed inserirli nei fori disposti intorno al socket.



Cooler Master TPC 800 & Eisberg 240L Prestige 4. Montaggio EISBERG 240L Prestige 1

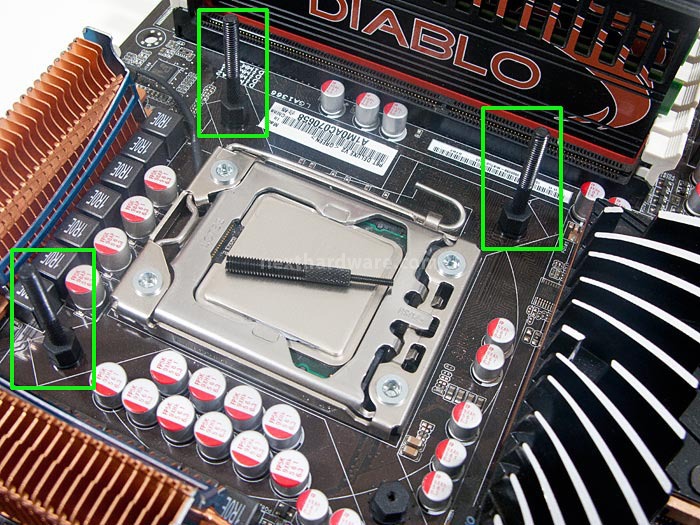

Quindi preleviamo i quattro assi filettati ed avvitiamoli ai pushpin.



Cooler Master TPC 800 & Eisberg 240L Prestige 4. Montaggio EISBERG 240L Prestige 2



Siamo ancora all'inizio, ma già siamo notevolmente perplessi dall'inutile complessità di questa prima parte del sistema di ancoraggio: un classico backplate, dotato di fori scorrevoli e viti passanti, sarebbe stato notevolmente migliore e sicuramente più semplice da realizzare.



Cooler Master TPC 800 & Eisberg 240L Prestige 4. Montaggio EISBERG 240L Prestige 3

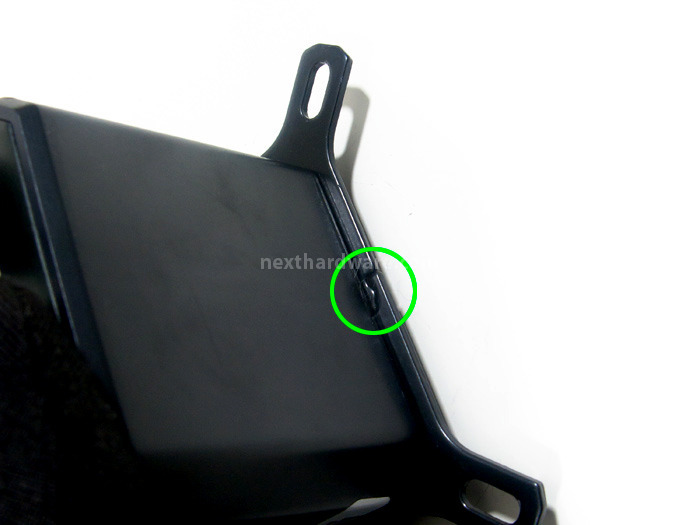

Facciamo quindi scorrere le due flange in metallo nella sede alla base del waterblock: il sistema a incastro, come si può notare nell'immagine, provvede a serrare il complesso.



Cooler Master TPC 800 & Eisberg 240L Prestige 4. Montaggio EISBERG 240L Prestige 4

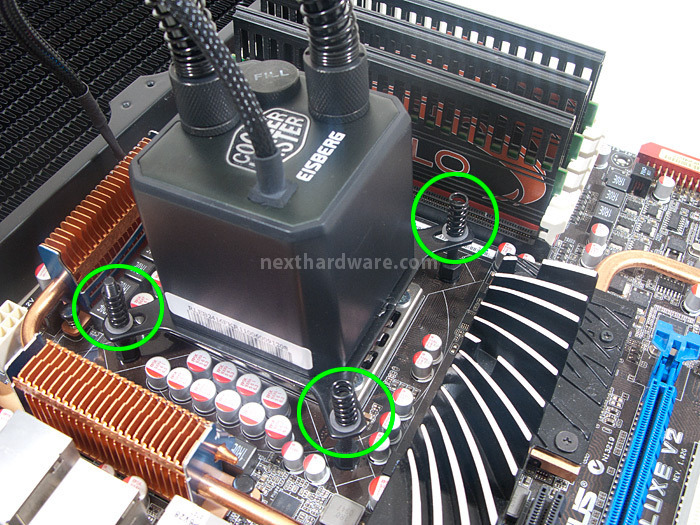

A questo punto disponiamo molle e rondelle sugli assi filettati ...



Cooler Master TPC 800 & Eisberg 240L Prestige 4. Montaggio EISBERG 240L Prestige 5

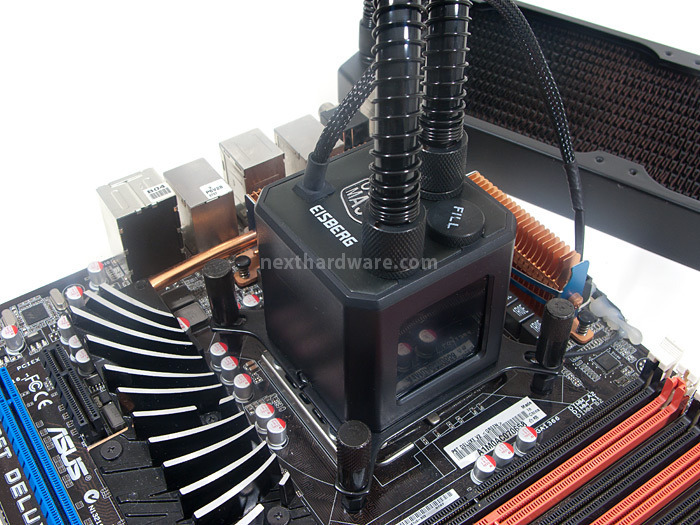

... e serriamo il tutto con i dadi in dotazione.

L'ancoraggio si mostra solido, anche se il sistema, a nostro avviso, resta notevolmente migliorabile.



Cooler Master TPC 800 & Eisberg 240L Prestige 4. Montaggio EISBERG 240L Prestige 6
 Cooler Master TPC 800 & Eisberg 240L Prestige 4. Montaggio EISBERG 240L Prestige 7

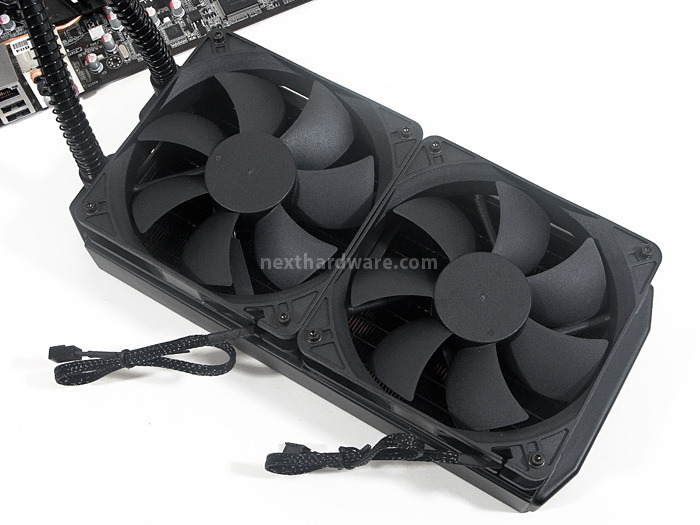

Il montaggio delle ventole sul radiatore è piuttosto banale: basta disporre preventivamente i distanziali anti vibrazioni in gomma forniti in dotazione, quindi appoggiare le ventole e, infine, serrare le viti con testa a brugola tramite una chiave fornita a corredo.
