14. Benchmark controller
SATA III & M.2 PCIe
In questa batteria di test valuteremo il comportamento del sottosistema di storage della ASUS ROG MAXIMUS X FORMULA.
Andremo quindi ad analizzare le prestazioni restituite dal PCH Intel Z370 sulle porte SATA III e sui connettori M.2 confrontandole con quelle rilevate sulle analoghe connessioni messe a disposizione dalla ASUS ROG MAXIMUS IX FORMULA dotata di PCH Z270.

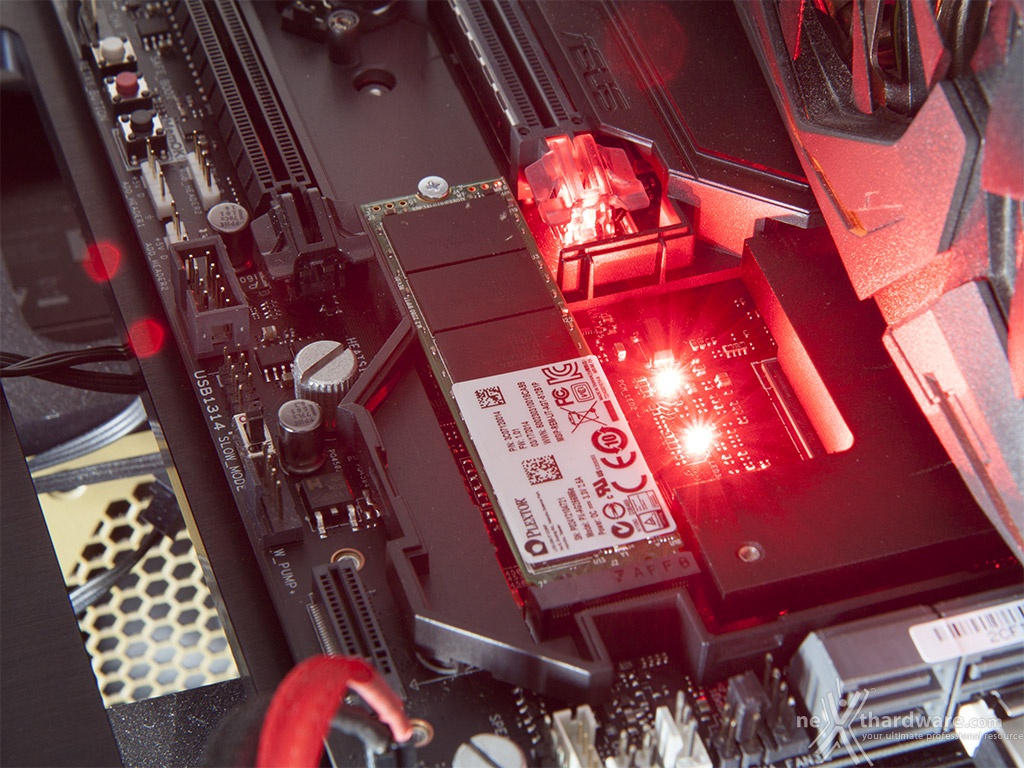

Per i test SATA III utilizzeremo un SSD CORSAIR Neutron XT 480GB collegato sulle porte gestite dal PCH Z370, mentre per quanto riguarda quelli su interfaccia M.2 ci affideremo all'ottimo Plextor M6e 256GB, ovviamente privato dell'adattatore PCI-E.
Il benchmark prescelto è IOMeter 1.1.0 RC1, da sempre considerato il miglior software per il testing dei drive per flessibilità e completezza, che è stato impostato per misurare la velocità di lettura e scrittura sequenziale con pattern da 128kB e Queue Depth 32 e, successivamente, per misurare il numero di IOPS random sia in lettura che in scrittura, con pattern da 4kB "aligned" e Queue Depth 32.
Sintesi
L'analisi del primo grafico ci mostra che, per quanto concerne le prestazioni in ambito sequenziale rilevate sui connettori SATA e sui connettori M.2, i due PCH Intel praticamente si equivalgono.

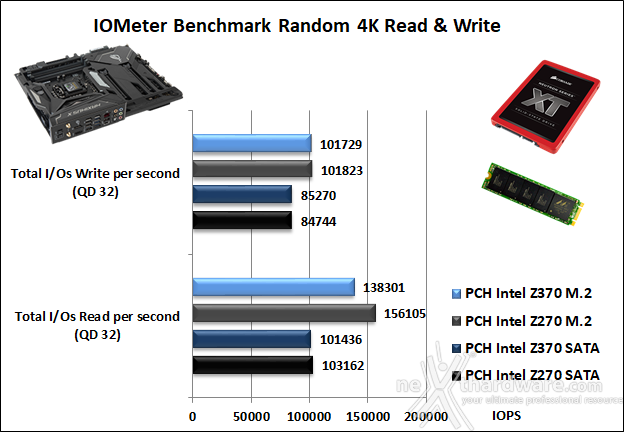

Le prove di lettura e scrittura random con pattern 4K su M.2 mettono in evidenza una leggera prevalenza del PCH Z270 nel test di scrittura che diventa più netta in quello di lettura con un distacco di quasi 18.000 IOPS.
Il confronto effettuato sui connettori SATA gestiti dai due PCH finisce in perfetta parità con Z370 leggermente superiore nei test di scrittura e Z270 che prevale di misura in quello di lettura.
USB 3.1 Gen1 e USB 3.1 Gen2
Il chipset Z370, come visto in precedenza, integra nativamente sino a 10 porte USB 3.1 Gen1 non avendo quindi la necessità di essere affiancato da un controller di terze parti.
La più veloce connessione USB 3.1 Gen2 è invece pilotata da un controller di ultima generazione ASMedia ASM3142 il quale, forte di una connessione PCI-E Gen3 x2, dispone di una larghezza di banda pari a 16 Gb/s con conseguenti benefici sulla velocità di trasferimento dati.
Al fine di avere un quadro ancora più completo, le risultanze saranno messe a confronto con quelle offerte dal PCH Z270 presente sulla ASUS ROG MAXIMUS IX FORMULA.

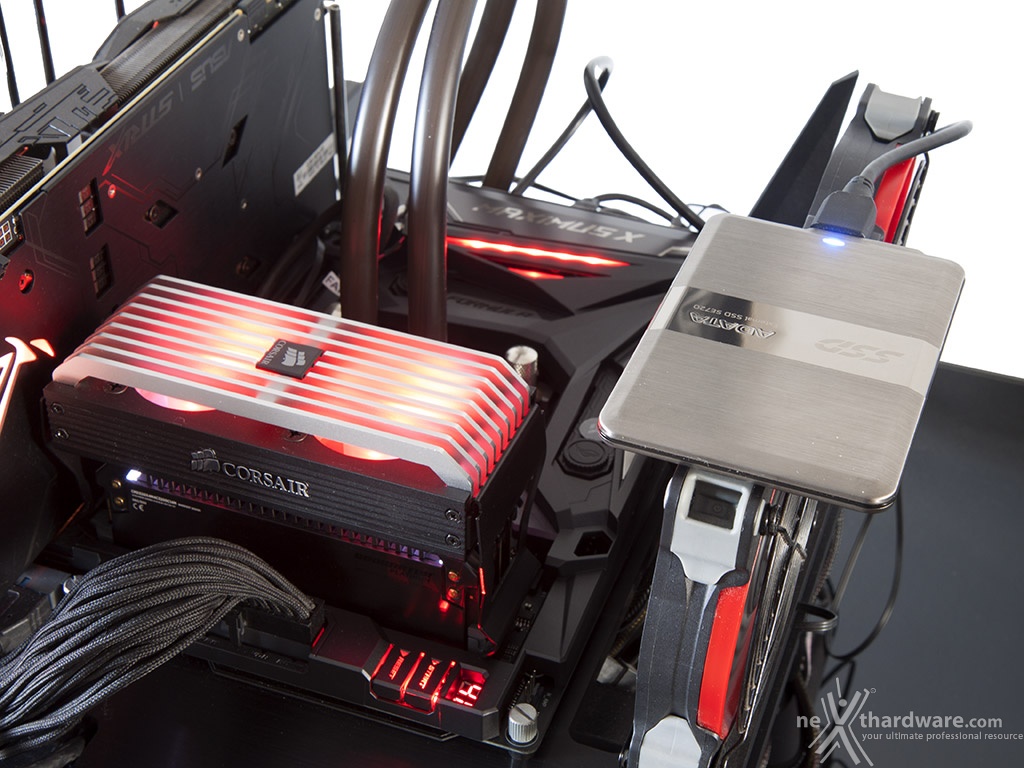

Per le nostre prove ci siamo avvalsi del software CrystalDiskMark 5.2.2 x64 e di un SSD portatile ADATA SE720 128GB conforme alle specifiche USB 3.0.
Sintesi
Analizzando il primo grafico possiamo notare una leggera prevalenza del controller ASMedia sia nei test sequenziali che in quelli random, indipendentemente dal carico di lavoro, mentre fra i due PCH Intel prevale, seppur di un'inezia, il più recente Z370.
Il test di scrittura sequenziale con carico standard vede i due PCH Intel (separati da meno di un MB/s) staccare abbastanza nettamente il controller ASMedia.
Aumentando il carico di lavoro il test viene vinto dal PCH Z270, seguito a breve distanza dagli altri due concorrenti praticamente appaiati.
I test in modalità random sono vinti in maniera abbastanza netta dal controller ASMedia, mentre il confronto in casa Intel vede prevalere ancora una volta il PCH Z370.
