8. UEFI BIOS - Extreme Tweaker
Questa è la sezione del BIOS espressamente dedicata all'overclock del sistema che, come su tutte le mainboard appartenenti alla serie ROG, risulta essere decisamente ricca di opzioni e consente di effettuare una regolazione molto precisa di tutte le impostazioni che riguardano la frequenza dei componenti, i divisori e le tensioni di alimentazione.
 Â |  Â |
Osservando la prima schermata possiamo notare che la prima voce selezionabile è quella relativa ai preset messi a disposizione da ASUS.
In questa sezione avremo la possibilità di scegliere tra un impressionante numero di profili, avendo però l'accortezza di controllare i valori delle tensioni applicate, visto che buona parte di essi sono studiati per funzionare con sistemi di raffreddamento estremi.
 Â |  Â |
 Â |  Â |
 Â |  Â |
Il numero di parametri configurabili sulla ASUS ROG MAXIMUS X FORMULA è particolarmente ricco, permettendo agli utenti più smaliziati di effettuare un tuning di altissima precisione così da spingere i vari componenti del sistema al massimo.
Una interessante "new entry" è la voce SVID Behavior, riguardante la scelta dell'assegnazione del VID alla CPU in base alla qualità della stessa, in modo tale da contenere le tensioni erogate dalla scheda madre nella modalità di overclock automatico.

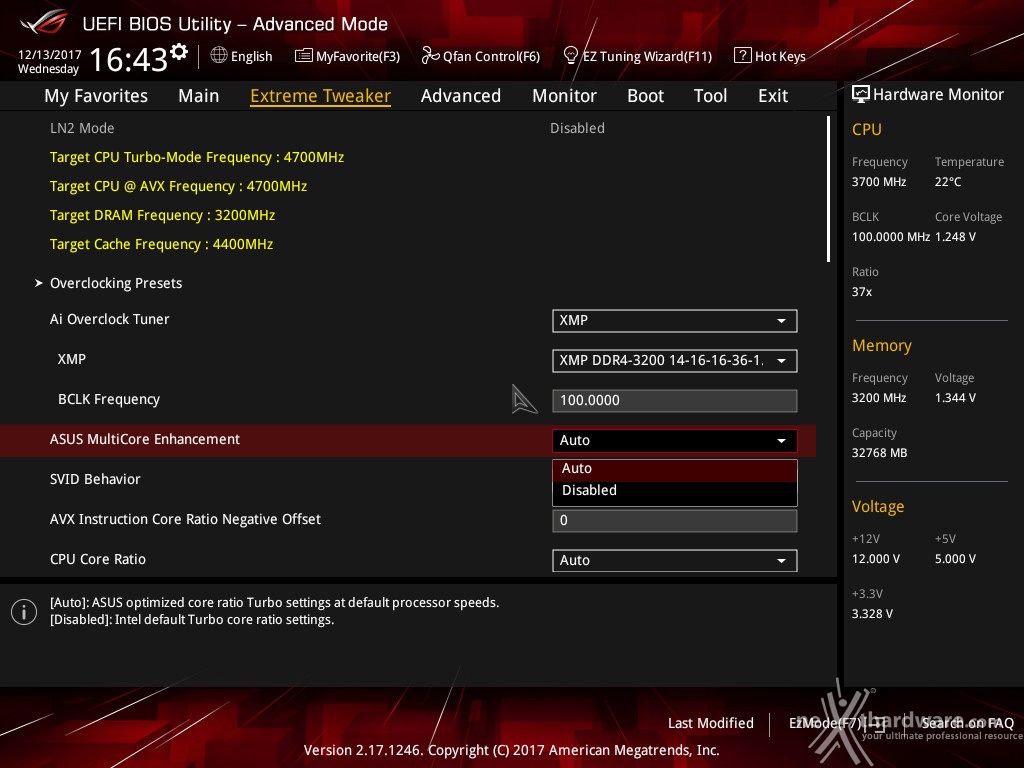

Tra le prime voci in alto vi è anche la funzione ASUS MultiCore Enhancement che ottimizza la gestione della funzione Turbo di Intel senza sconfinare nell'overclock.
Naturalmente ritroviamo le oramai classiche impostazioni del moltiplicatore della CPU (regolabile verso l'alto senza limiti solo nelle versioni K), le modalità di attivazione della tecnologia Turbo Boost e la selezione della frequenza delle memorie.

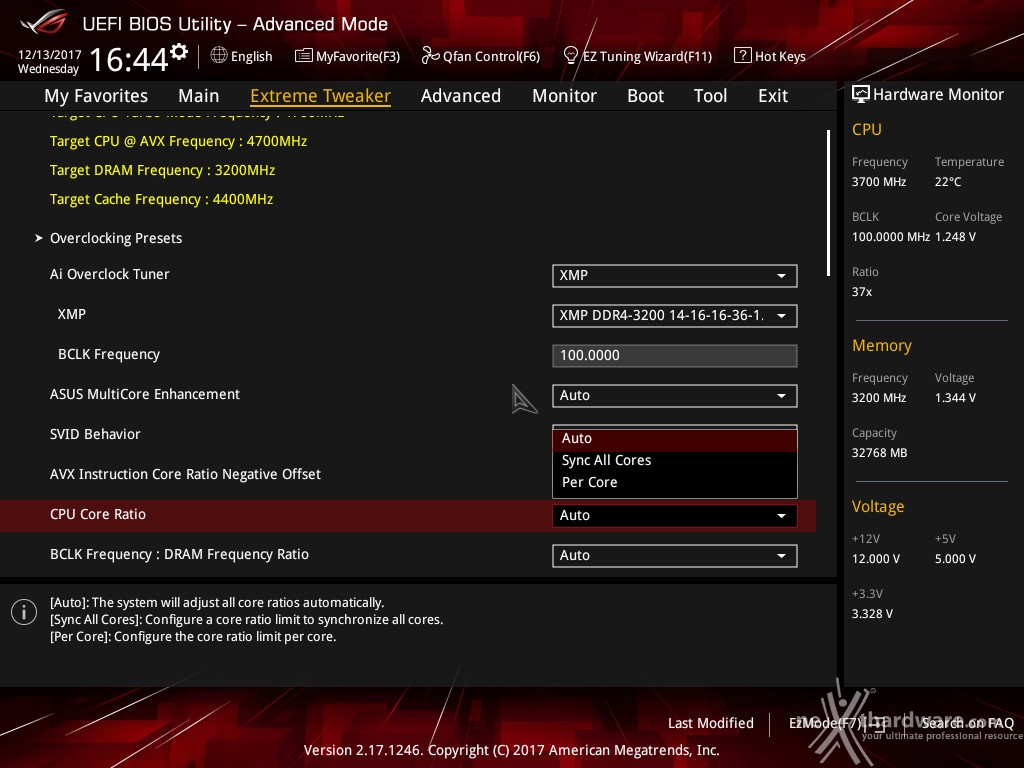

Presente ed attiva di default la funzione Sync All Cores la quale permette di aumentare dinamicamente la frequenza di tutti i core in contemporanea andando contro le specifiche Intel che, invece, prevedono il raggiungimento della massima frequenza in modalità Turbo di un solo core per volta.
Anche su queste nuove piattaforme, al pari di quanto già visto sull'accoppiata Kaby Lake/Z270, non esiste uno strap per il BCLK in quanto il PCIe ed il DMI sono completamente isolati dai rimanenti componenti ed utilizzano sempre una frequenza fissa di 100MHz.
La naturale conseguenza è che il generatore di clock della mainboard, denominato ASUS Pro Clock II, consente di impostare la frequenza di BUS variandola in step da 1MHz, dando la possibilità di raggiungere valori di BCLK e frequenze sulle memorie estremamente elevate.
Allo stesso tempo è anche possibile ridurre il moltiplicatore del blocco Uncore (Cache Frequency) al fine di garantire una maggiore stabilità quando la CPU funziona ad altissime frequenze o di aumentarlo per migliorare le prestazioni complessive del sistema quando si opera a frequenze più basse, avendo cura, però, di non impostarlo ad una frequenza superiore rispetto a quella della CPU stessa.
A tal proposito sulle nuove schede madri ASUS Z370 è stata introdotta una ulteriore impostazione, denominata Ring Down Bin, con la quale si potrà abilitare o meno l'eventuale abbassamento automatico del moltiplicatore del blocco Uncore in caso si verifichino situazioni di pericoloso overvolt della CPU in seguito ad un eccessivo overclock.
In questa sezione sono presenti numerosissime voci che permettono una "regolazione granulare" della tensione di tutti i componenti di sistema, ma alcune di esse sono visualizzabili soltanto attivando la modalità "LN2 MODE" tramite l'apposito ponticello presente sulla scheda.
Digi Plus Power Control & Tweaker's Paradise
 Â |  Â |
 Â |  Â |
 Â |  Â |
Le schermate in alto ci danno una panoramica delle impostazioni presenti nei sottomenu "Digi Plus Power Control" e "Tweaker's Paradise".

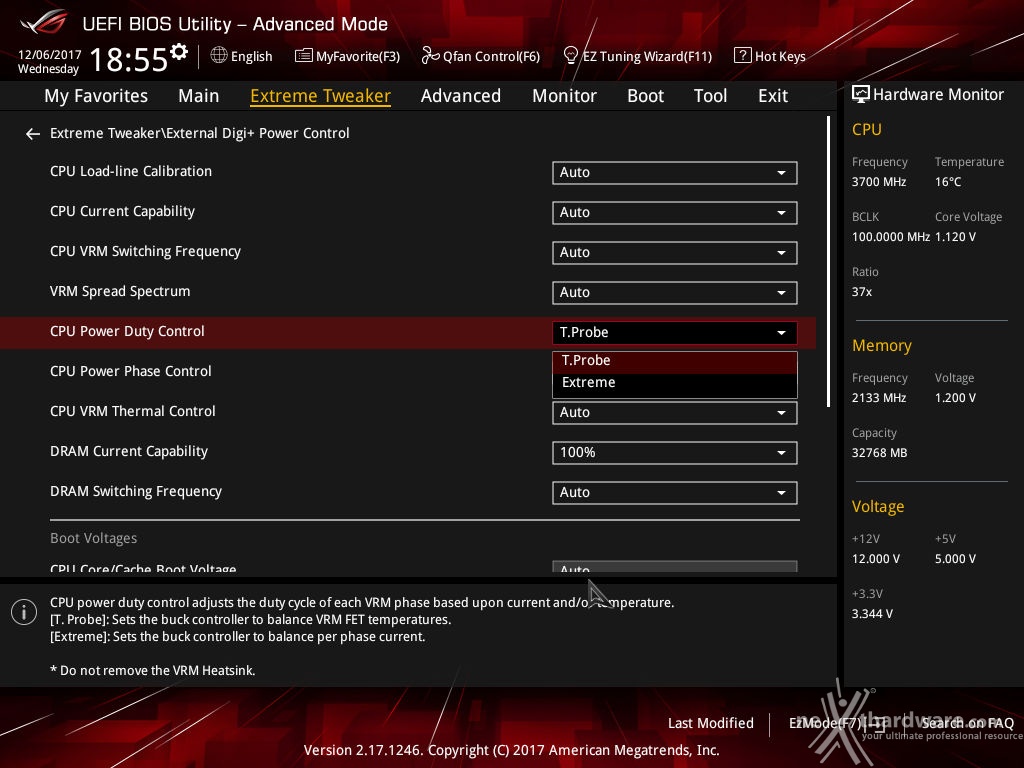

Sul primo troviamo una serie molto interessante di opzioni per aumentare la massima corrente erogabile dalla sezione di alimentazione alla CPU e alle memorie, nonché la regolazione del Load Line Calibration su sette livelli differenti al fine di rendere le tensioni più stabili.
Nel menu Tweaker's Paradise è possibile, invece, effettuare una serie infinita di regolazioni indispensabili per garantire la massima stabilità di funzionamento di CPU e memorie qualora si operi in presenza di valori di BCLK molto elevati.
DRAM Timing Control
 Â |  Â |
 Â |  Â |
 Â |  Â |

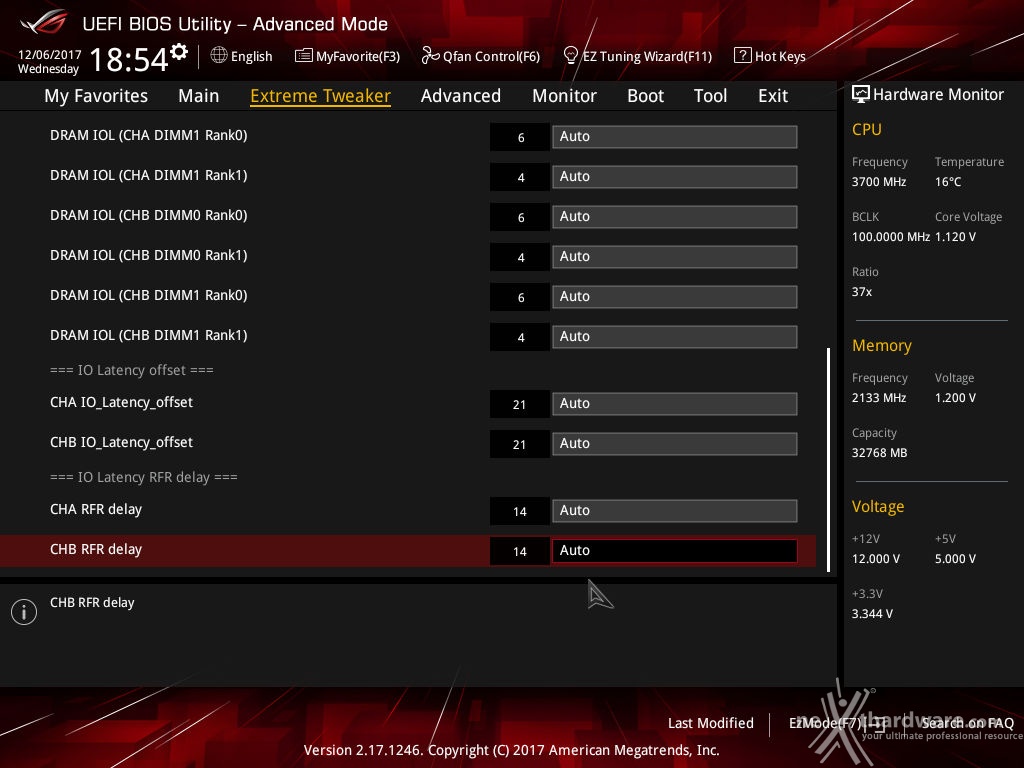

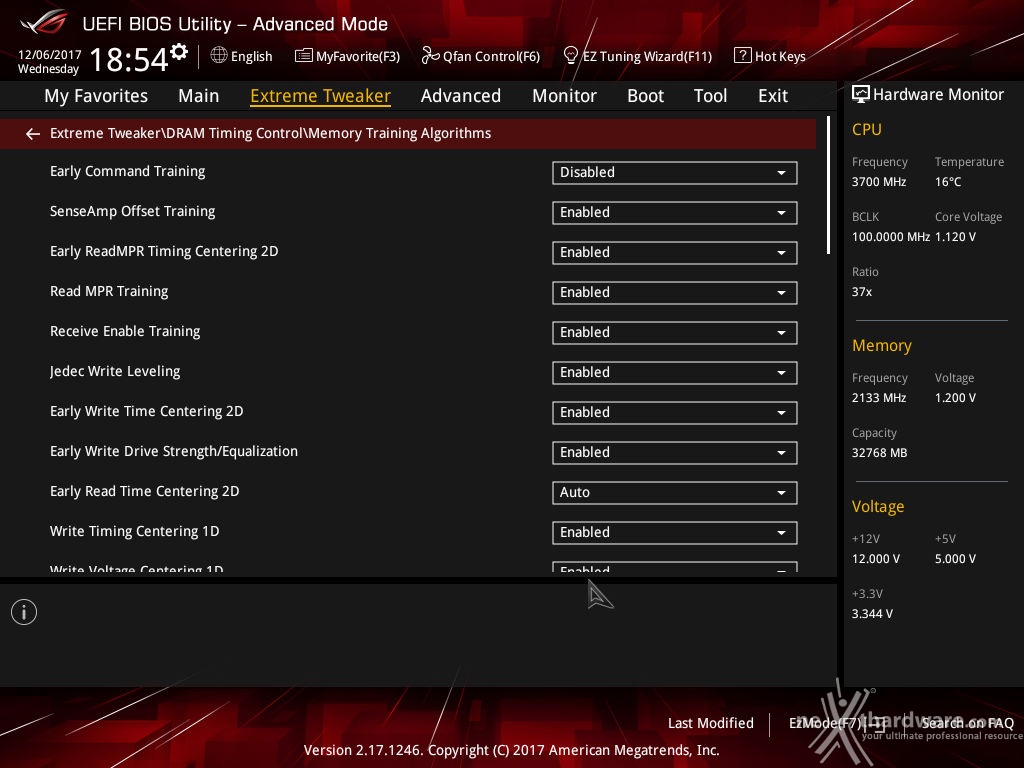

La sezione dedicata alle memorie è sicuramente una delle più curate; oltre ai timings principali, infatti, è possibile regolare quelli secondari ed una serie di parametri in grado di aiutare gli overclocker più estremi a spingere i propri kit al limite.
 Â |  Â |

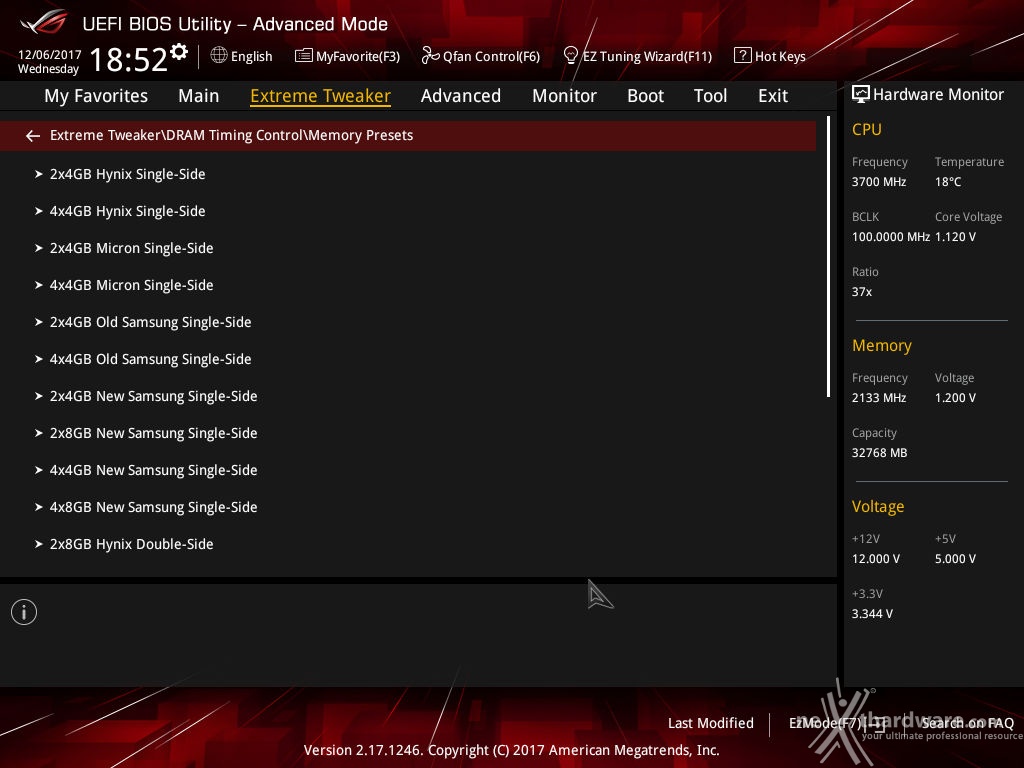

Altra chicca di questa sezione del BIOS è la presenza di una serie di preset contenenti le impostazioni per svariati kit di memorie suddivisi per tipologia di ICs.
Caricando quello più adatto per i moduli in nostro possesso si andranno a modificare non soltanto le impostazioni dei timings, ma anche le tensioni applicate, motivo per cui occorre scegliere con molta attenzione il profilo da usare anche in funzione del sistema di raffreddamento adottato.
