Componentistica e Layout

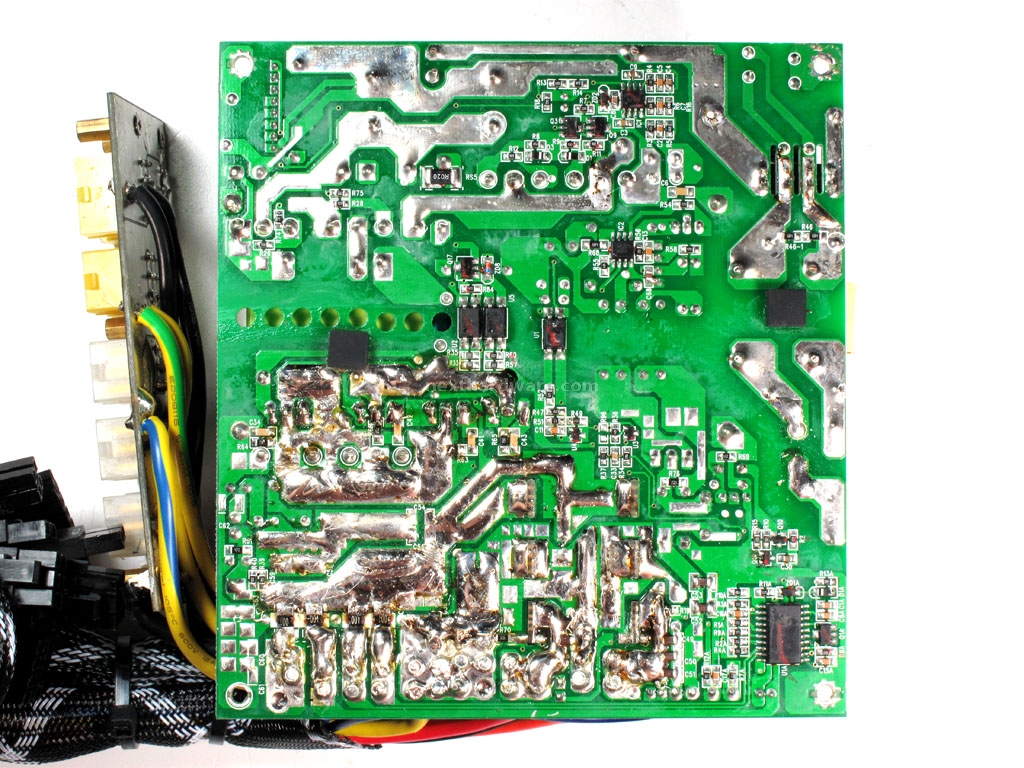

| Pcb scisso in due parti distinte, caratteristica che troviamo spesso nella maggior parte degli alimentatori. La parte superiore è ben curata con delle ottime saldature, non possiamo dire lo stesso per la parte inferiore che mostra un livello di finitura sicuramente meno elevato. |

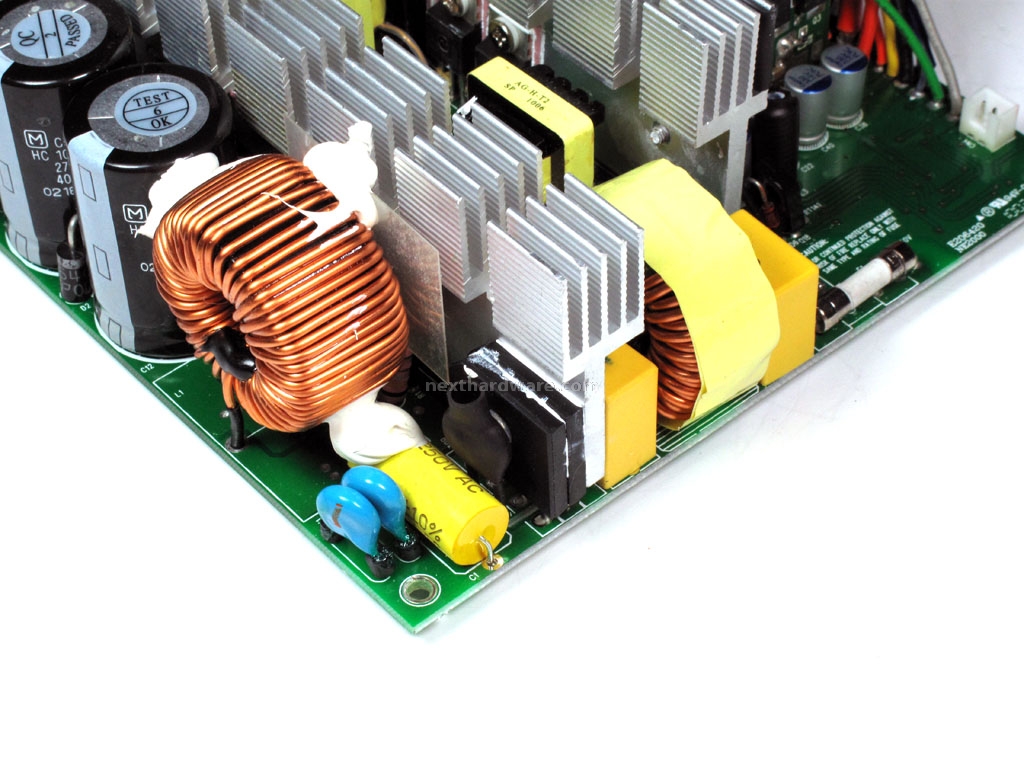

Sezione di filtraggio della corrente in ingresso; in primo piano possiamo vedere il doppio rettificatore di tensione associato ad una quantità non esagerata di toroidi e condensatori.
| A lato, la miniboard di gestione del PFC Attivo. Particolare la scelta di rivestire molte parti del circuito con una resina plastica protettiva. |

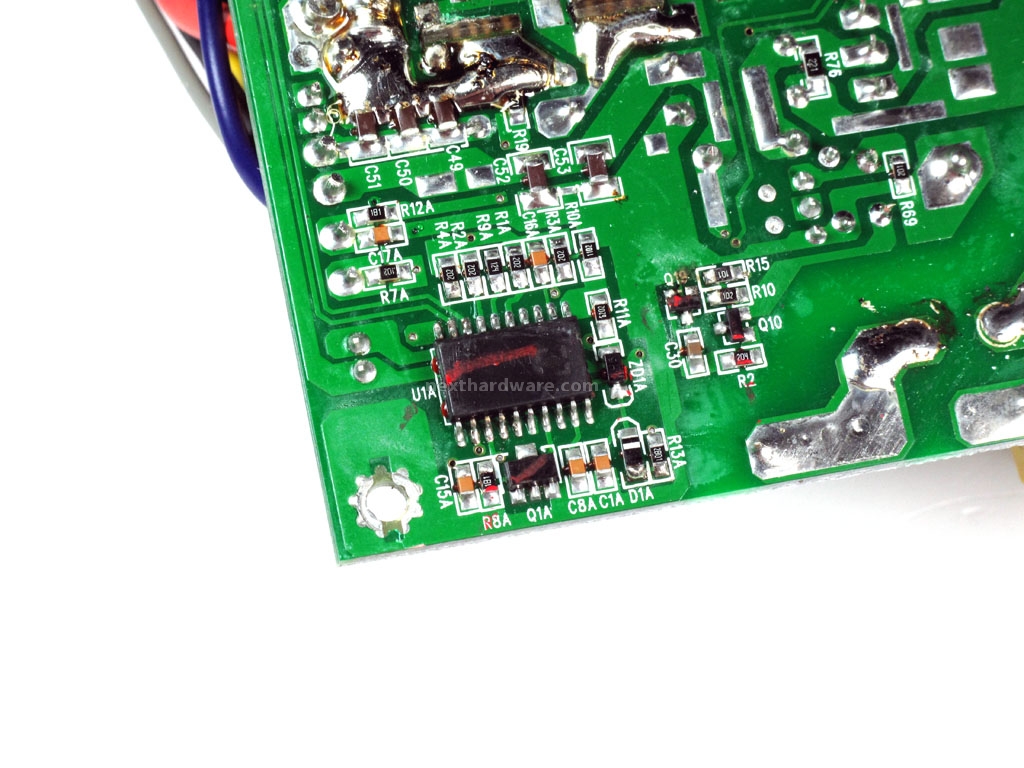

| Integrato di controllo dei sistemi di protezione; di recente troviamo sempre più spesso questo componente integrato direttamente sulla mainboard piuttosto che su daughterboard aggiuntive. |
In questa immagine, possiamo vedere la coppia di convertitori DC-DC che gestiscono rispettivamente il rail +3,3volt e +5,0volt; interessante la scelta di associare dei condensatori polimerici a queste due linee. Come per il controller del PFC, anche in questo caso l'integrato di gestione dei transistore è annegato in un prodotto isolante.

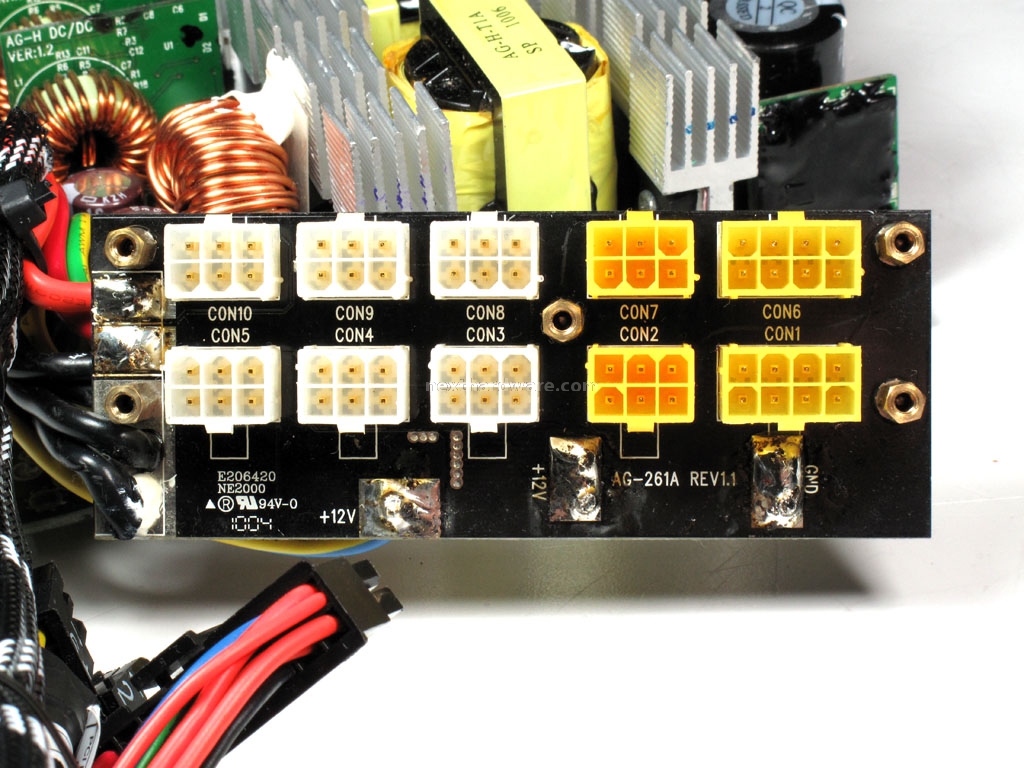

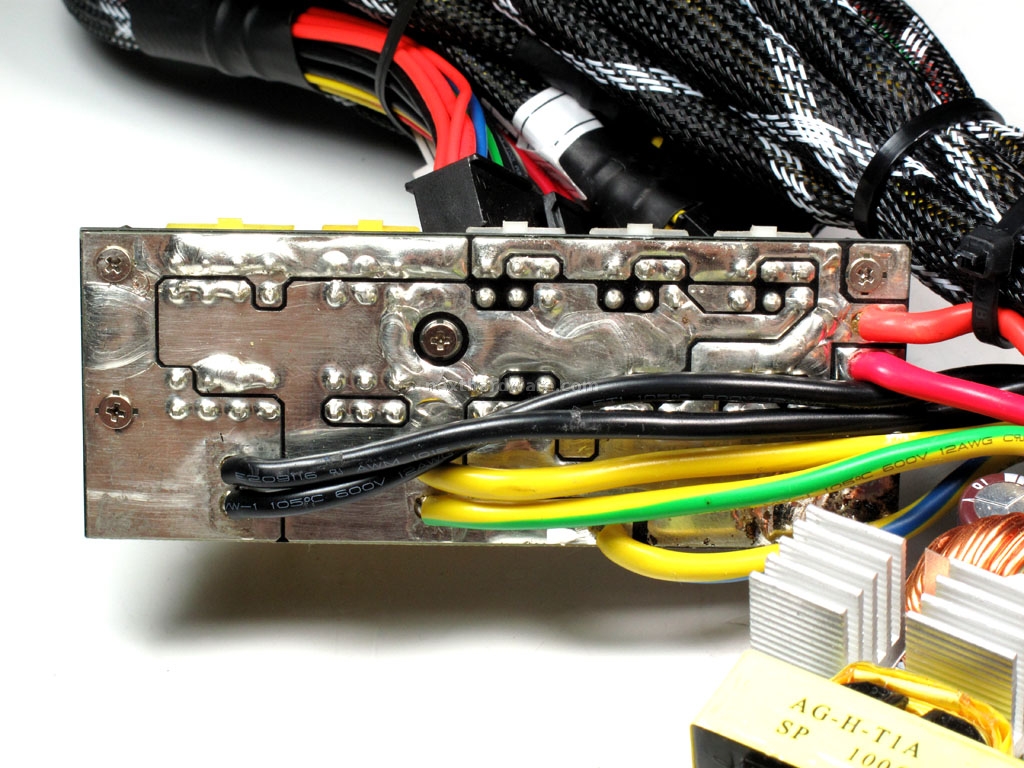

Il pannello delle connessioni modulari presenta design molto semplice e fa largo uso di stagno per rinforzare le piste.

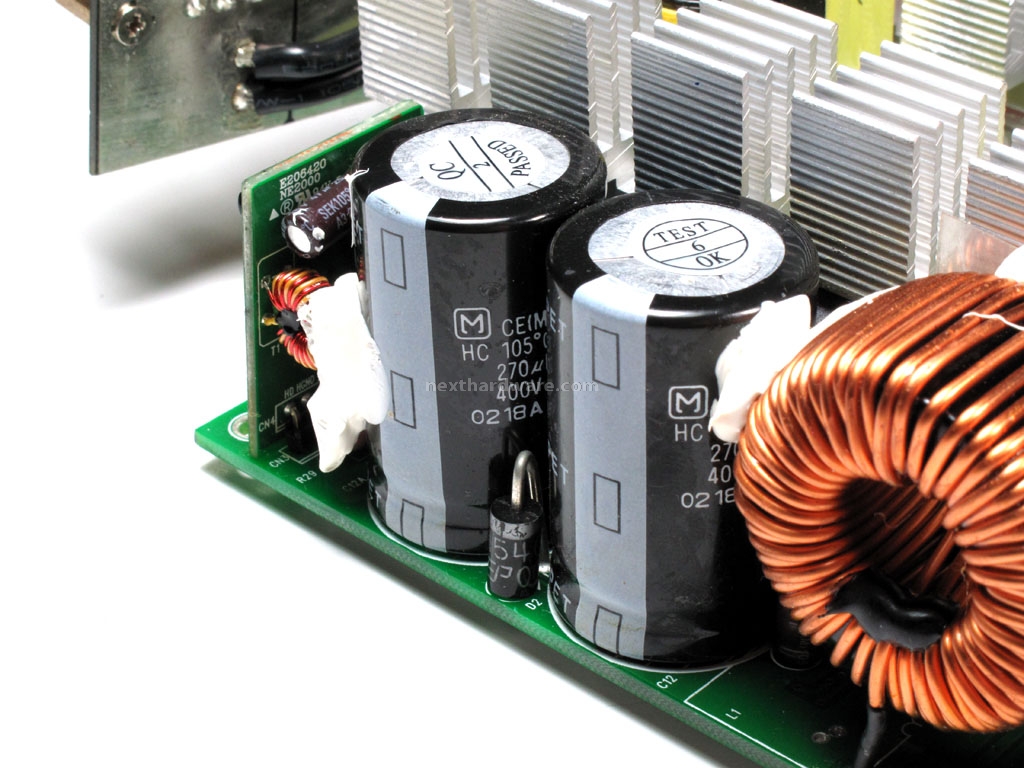

| Doppio condensatore in input. N° 2 Condensatori Matsuschita Panasonic Specifiche: 270uF 400volt. |
| Condensatori in uscita: Condensatori elettroliti Nippon Chemi-Con Specifiche 16volt 3300uF. In corrispondenza delle uscite +3,3 e +5,0 volt troviamo alcuni condensatori polimerici CapXon : Specifiche 16volt 330/470uF |
