3.Visto da vicino - Esterno - Seconda parte
Proseguiamo quindi nel mostrarvi la parte esterna di Define R2

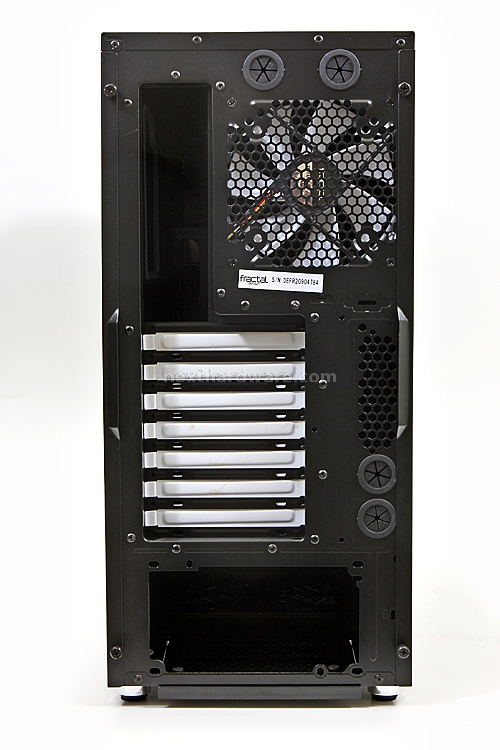

Retro
| Si nota subito l' esagerata doppia foratura per impianti di raffreddamento a liquido dotati di unità esterne. Vediamo quindi la ventola di estrazione, ben protetta da una griglia a nido d'ape e ricavata direttamente dalla lamiera che costituisce la parte posteriore. Ben 7 sono gli slot di espansione protetti da cover verniciati in bianco. Più in basso la sede dell'alimentatore. |
Base
| Base ben realizzata, posteriormente si nota il filtro anti polvere dell'alimentatore che può essere rimosso con semplicità : basta tirarlo verso l'esterno. In posizione centrale troviamo una griglia filtrata che lascia presagire la presenza, sul lato opposto, di una sede per un'ulteriore ventola interna. Belli i piedi d'appoggio che prevedono una parte in gomma per l'assorbimento delle vibrazioni. | |
Top
| Frontalmente, sulla parte superiore, sono disposti:
Proseguendo verso la parte posteriore si notano due sedi per ventole da 120/140mm chiuse. Vedremo in seguito il perchè di questa scelta. | |
