4. Vista da vicino - Parte seconda
Il comparto dedicato alle memorie presenta due slot DIMM di colore nero, in grado di ospitare 64GB di DDR4 con frequenze fino a 5000MHz (OC), ovvero sino a due moduli da 32GB l'uno (in modalità dual channel) dotati di profili Intel XMP 2.0 per la configurazione automatica dei relativi parametri di funzionamento.
Grazie alla tecnologia OptiMem III che consente di migliorare l'integrità del segnale e mitigare il rumore, la MAXIMUS XII APEX permette di sfruttare al massimo i kit di memoria consentendo loro di funzionare a frequenze più elevate con un conseguente aumento del throughput per le applicazioni che richiedono una elevata larghezza di banda.
Al pari di quanto visto sulle più recenti schede madri ROG, ritroviamo anche qui degli slot di tipo SafeDIMM, ovvero dotati un setto separatore in metallo, anziché in plastica, al fine di aumentarne la robustezza e la durata nel tempo.
Il sistema di raffreddamento della ASUS ROG MAXIMUS XII APEX è composto da quattro dissipatori in alluminio.
I primi due, situati nella parte superiore e collegati tra loro tramite una heatpipe in rame, sono adibiti al raffreddamento dei mosfet e presentano dimensioni massicce con un'ampia superficie alettata progettata per ottimizzare lo scambio termico.

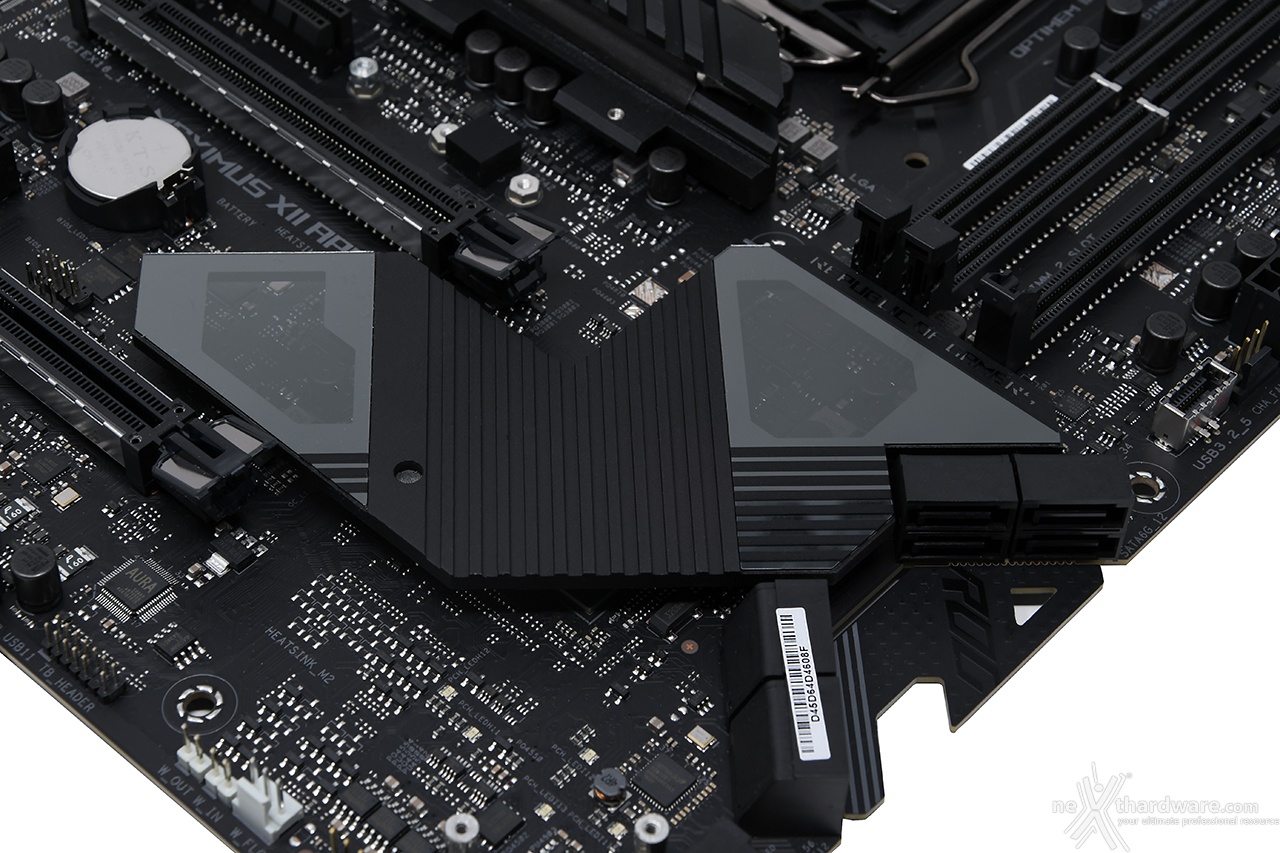

Più in basso troviamo il dissipatore dedicato al raffreddamento dell'unico drive M.2 installabile sul PCB e quello per il PCH Z490.
Da notare, sul bordo inferiore della scheda, il connettore ausiliario denominato EZ_PLUG pensato per fornire maggiore potenza (e quindi stabilità ) alle schede video in caso di overclock particolarmente spinto.
La dotazione di slot PCI Express comprende un PCIe 3.0 x4, un PCIe 3.0 x1 ed altri due PCIe 3.0 x16 funzionanti, rispettivamente, in modalità x16 e x8.
Gli slot x16_1 e x16_2 sono ben distanziati tra loro in maniera tale da permettere una agevole installazione di configurazioni NVIDIA SLI o AMD mGPU.
Nella tabella sottostante abbiamo riportato gli schemi di installazione relativi alle possibili configurazioni realizzabili, così come indicato nel manuale d'uso.
| Numero schede video | Slot e velocità |
| 1 | x16 Nativo - PCIEX16_1 |
| 2 | x8/x8 - PCIEX16_1 + PCIEX16_2 |
Per quel che concerne l'utilizzo del primo slot PCIe x4 ricordiamo che lo stesso, come vedremo in seguito, condivide la banda a disposizione con lo slot M.2_1.
Ricordiamo, infine, che la tecnologia proprietaria SafeSlot, presente sui due slot x16, garantisce, grazie ad appositi rinforzi in metallo, una resistenza meccanica ed una forza di ritenzione di gran lunga superiore rispetto alle soluzioni tradizionali.
