Il bios
Ora vediamo le cose che più ci interessano nel bios di questa scheda madre. Iniziamo con la schermata principale.
| |
| Pagina principale del bios |
Ci troviamo subito davanti alla visualizzazione dei dispositivi SATA collegati ed al submenù per la loro configurazione. Questa parte del bios è molto simile a quella di schede madri equivalenti, per cui passiamo subito al fulcro centrale del bios stesso, il menu AI Tweaker.
| AI Tweaker | AI Tweaker: seconda parte |
Qui possiamo impostare un numero notevole di parametri relativi a processore, bus di sistema, RAM, voltaggi vari ed ulteriori impostazioni. In una tabella riassumiamo i valori massimi e minimi delle tensioni impostabili.
| | Minimo | Massimo | Step |
| CPU Voltage | 0,85000 | 1,90000 | 0,00625 |
| CPU GTL Voltage Reference | 0,67x | 0,62x | 0,01 |
| CPU PLL Voltage | 1,5 | 2.78 | 0,02 |
| FSB Termination Voltage | 1,1 | 1,50 | 0,02 |
| DRAM Voltage | 1,5 | 2,78 | 0,02 |
| NB Voltage | 1,25 | 1,91 | 0,02 |
| NB GTL Voltage Reference | 0,61x | 0,67x | 0,06 |
| SB Voltage | 1,05 | 1,20 | 0,15 |
| Clock Over-Charging Voltage | 0,70 | 0,80 | 0,1 |
Il menù successivo, Advanced appunto, contempla una serie di impostazioni relative al processore (per Speedstep e Virtualizzazione, ad esempio), al chipset, alle periferiche integrate, alla configurazione USB e PCI/PnP. Ogni schermata è riportata, per cui basta un rapido colpo d'occhio.
| | |
| Menù Advanced | |
| Menù Advanced – CPU settings | Menù Advanced – Chipset settings |
| Menù Advanced – Onboard Device Configuration | Menù Advanced – PCI/PnP Configuration |
Il menù boot ci permette di impostare a piacimento tutti i parametri relativi alle unità di boot del sistema.
| | |
| Mènù boot | |

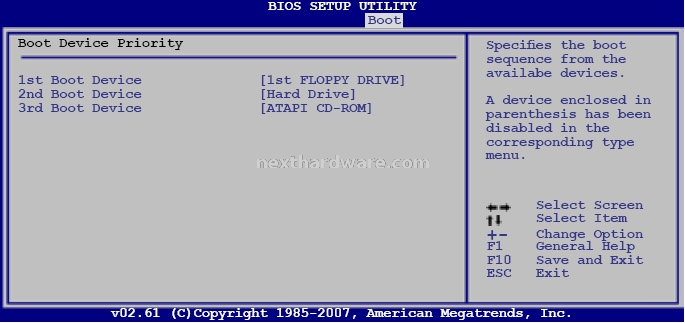

| Mènù boot – Boot Device Priority | Mènù boot – Boot Settings Configuration |
Interessante il menù tools. Da segnalare la presenza dell'EZ Flash, un comodo ausilio per il flashing del bios senza dover creare floppy od altri dispositivi bootabili. Nell'Asus OC Profile invece, possiamo salvare diversi profili del bios, per poi richiamarli a piacimento.
| |
| Menù Tools |
Il menù AI Net 2 invece serve per visualizzare lo stato delle connessioni Ethernet già dal bios.
