| Interno – Visione d'assieme |

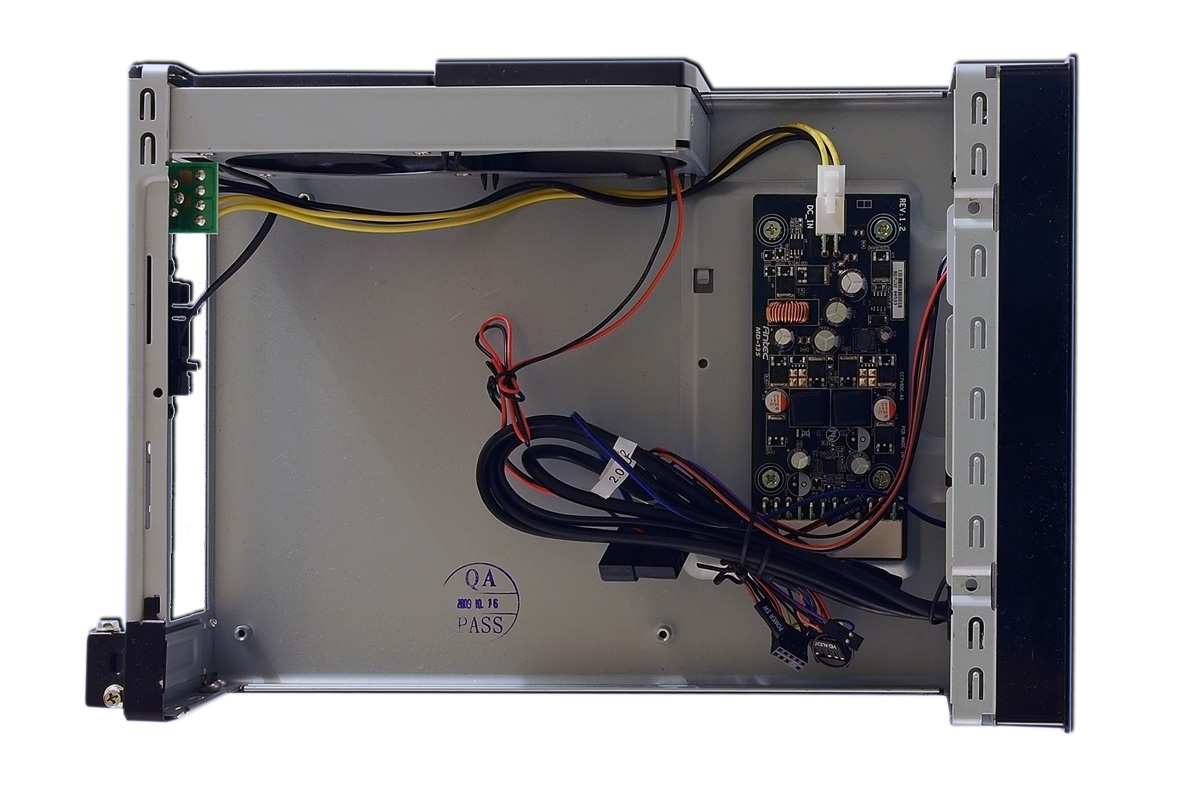

Ecco come si presenta l'interno una volta rimosso il supporto superiore per l'unità ottica e per i due dischi rigidi da 2,5”. Notiamo. nella parte anteriore. la scheda di alimentazione molto compatta la quale ha un ingresso a 4 pin 12 volt ed un'uscita con un connettore proprietario che andrà poi a suddividersi in:
-
1 connettore ATX 24 pin (20 + 4 pin separabili)
-
1 connettore 12 Volt 4 pin
-
2 connettori molex
-
2 connettori alimentazione SATA tradizionali
-
1 connettore alimentazione mSATA
-
1 connettore floppy
Nella parte posteriore notiamo l'alloggiamento per la scheda madre Mini ITX (17x17 cm)
| | | |
| Interno – Alcuni particolari | ||

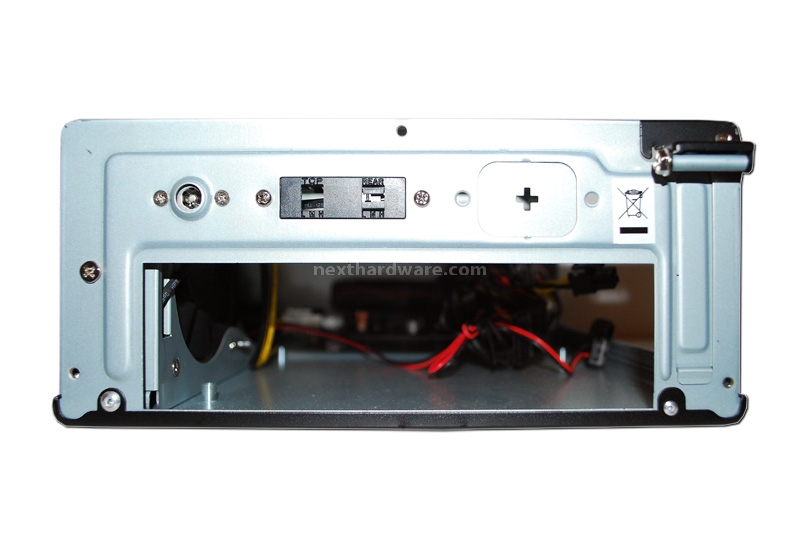

Posteriormente, sul margine destro, si nota anche uno slot di espansione a basso profilo, molto utile nel caso si voglia installare una scheda video aggiuntiva oppure una scheda wi-fi sullo slot PCI-e o PCI della scheda madre.

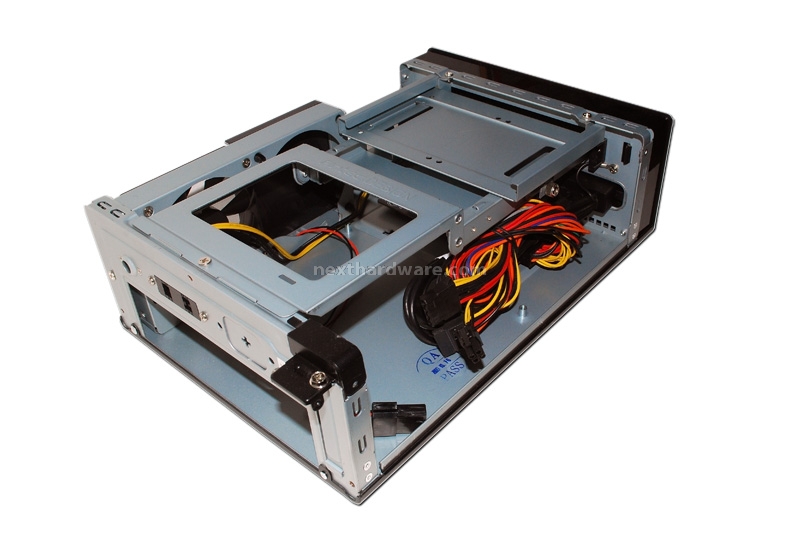

Al centro vediamo come si presente il telaio con la copertura rimossa. La parte superiore è dominata dal supporto per il lettore ottico e per gli hard disk che successivamente vedremo in dettaglio.

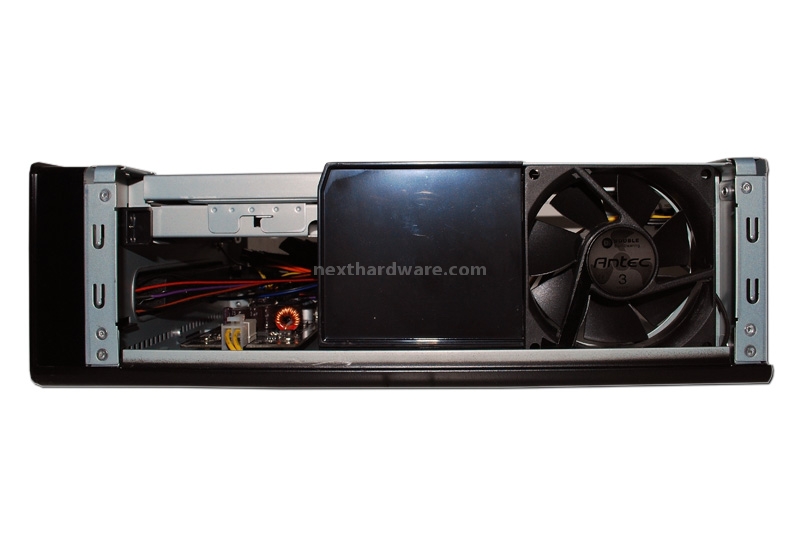

L'ultima foto mostra molto bene la ventola in dotazione e lo spazio a fianco di essa per un'ulteriore 8x8: normalmente questo spazio è chiuso da una copertura in plastica per evitare un ingresso indesiderato della polvere.
