Seasonic PRIME Ultra 850 Titanium 3. Interno 1

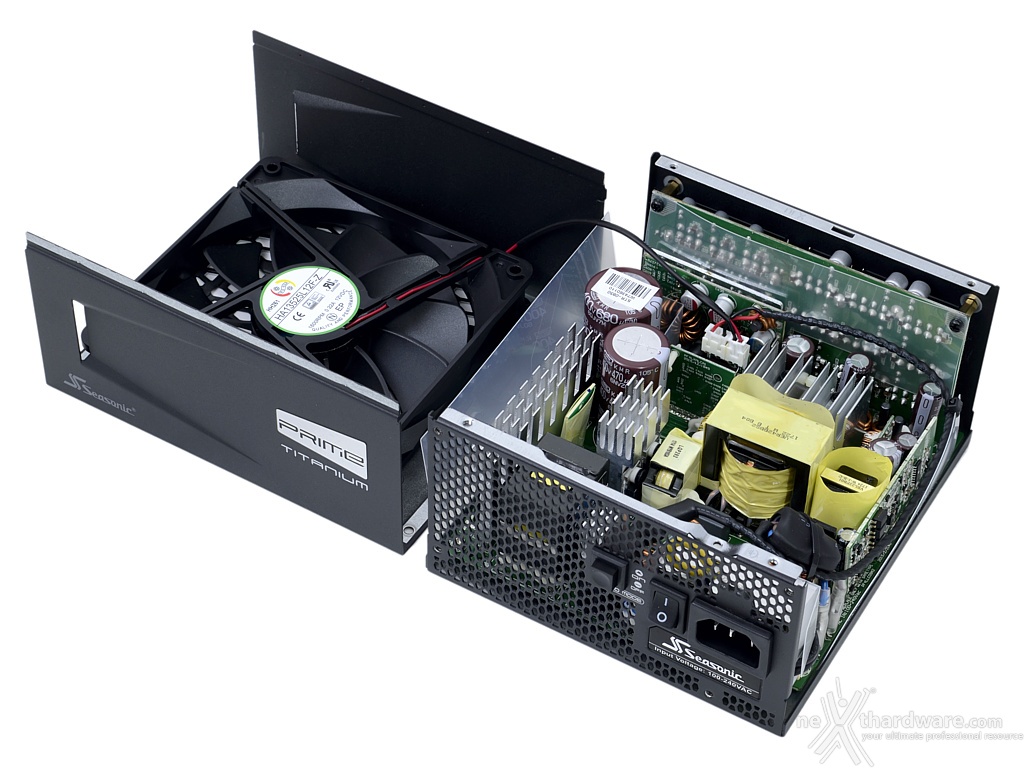

Per osservare la componentistica interna del Seasonic PRIME Ultra 850 Titanium è necessario rimuovere la parte superiore dello chassis; dovremo ovviamente svitare le quattro viti poste negli angoli ricordando, come sempre, che una di queste è protetta dal sigillo di garanzia.


Seasonic PRIME Ultra 850 Titanium 3. Interno 2  Seasonic PRIME Ultra 850 Titanium 3. Interno 3

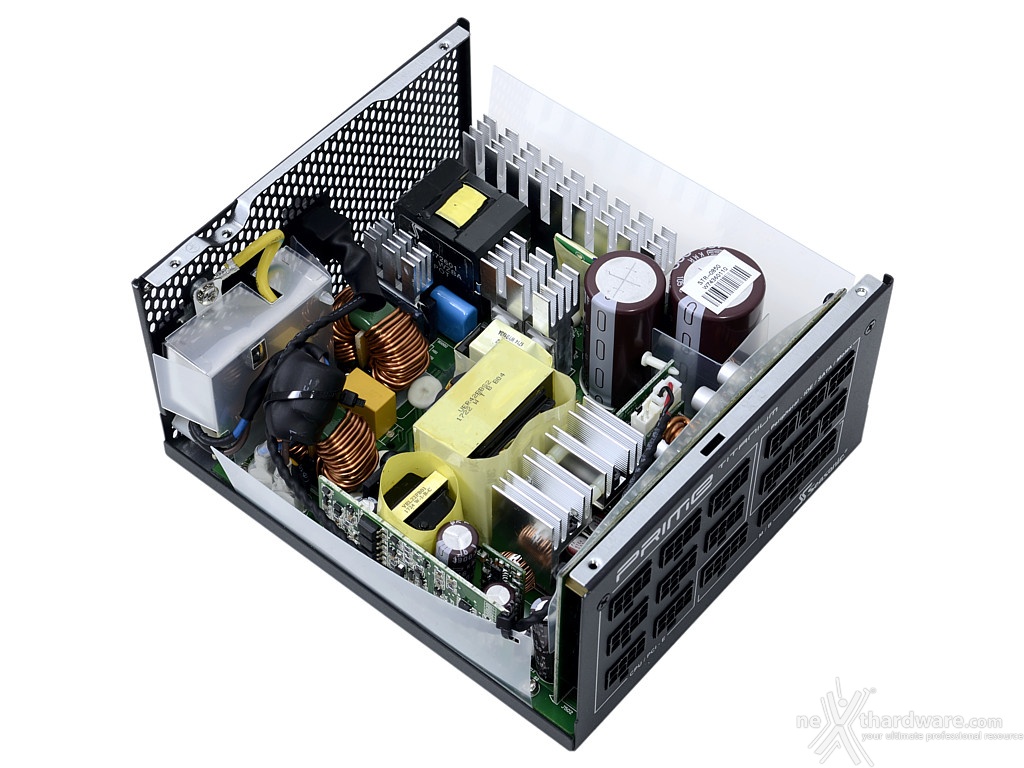

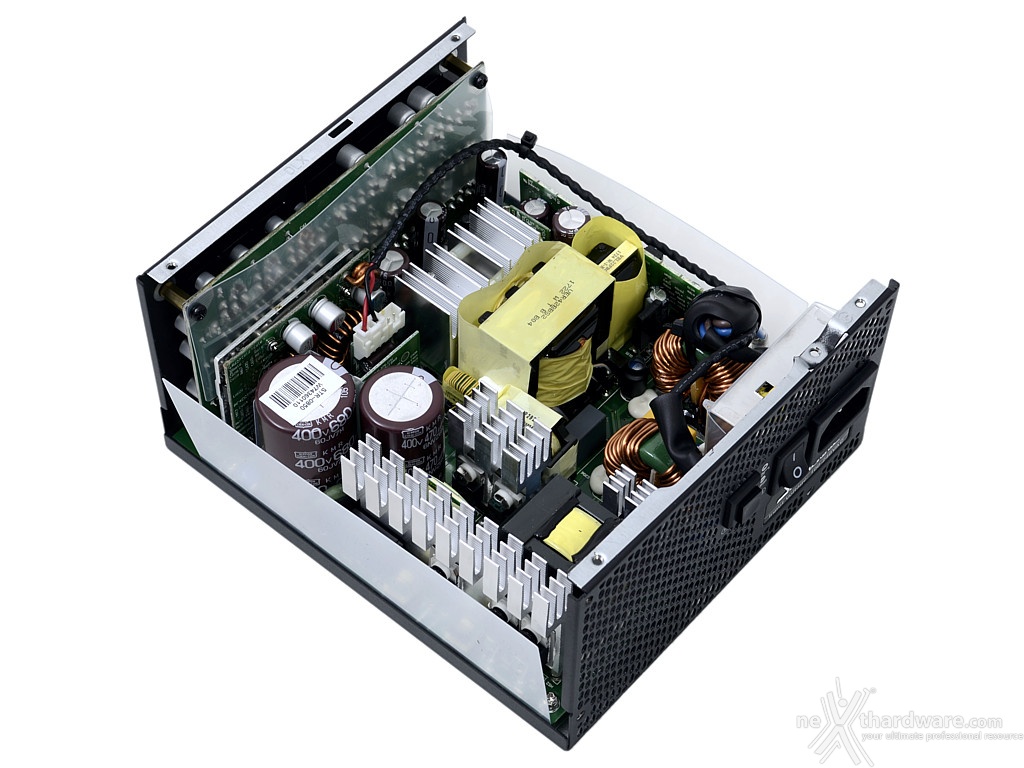

Da un primo sguardo non notiamo differenze nel layout del PCB, la disposizione ed il numero dei componenti sembra ricalcare fedelmente quanto osservato nella versione "liscia" del PRIME 850 Titanium da noi testato lo scorso anno.


Seasonic PRIME Ultra 850 Titanium 3. Interno 4


Il percorso compiuto dalla corrente nel PRIME Ultra 850 Titanium resta ovviamente nello standard utilizzato da Seasonic: il design è come sempre particolarmente curato sia per ridurre al minimo le cadute ohmiche, sia per migliorare il ricircolo naturale dell'aria durante il funzionamento fanless.

L'eliminazione di qualsiasi collegamento esterno al PCB apporta diversi benefici alle prestazioni di un alimentatore e Seasonic ha concretamente estremizzato tale concetto.

Seguendo le frecce troviamo:

  • Ingresso AC;
  • Filtraggio d'ingresso;
  • Rettificatori;
  • Controllo PFC;
  • Condensatori primari;
  • Transistor di Switching;
  • Trasformatore 12V;
  • Rettificatori d'uscita;
  • Filtraggio d'uscita;
  • Moduli DC-DC;
  • Uscita.
