Seasonic PRIME Ultra 850 Titanium

12. Accensione e ripple

L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.

Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.

Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.

Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.

Altrettanto importante è la variazione all'atto dell'accensione.

Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.

Â

Â

Â

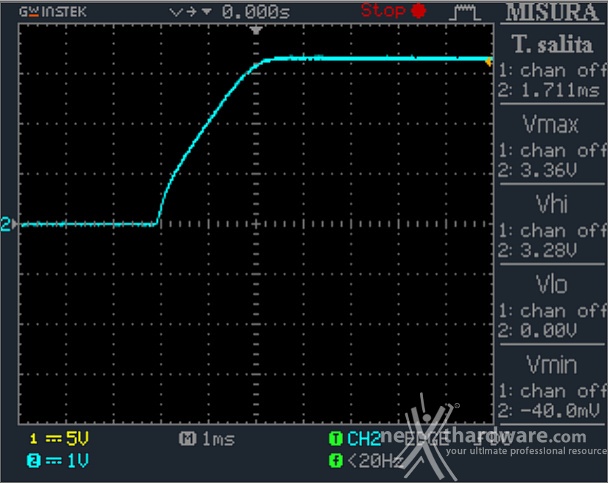

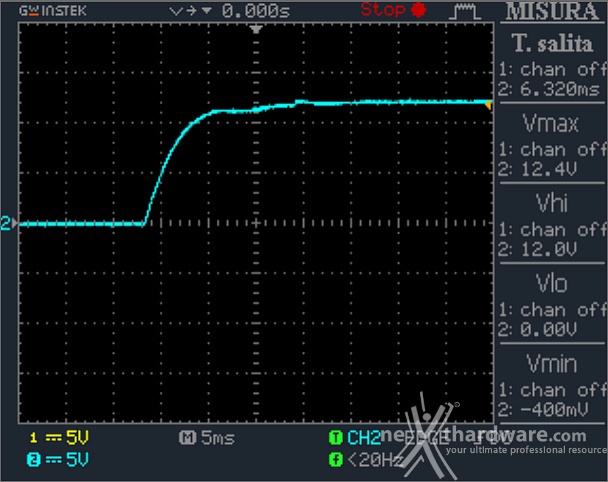

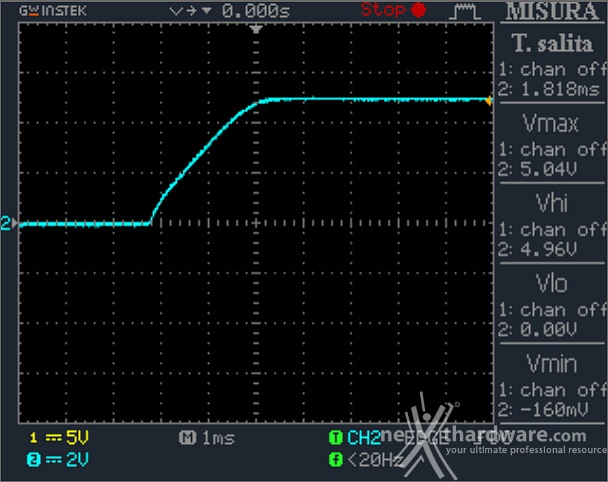

L'accensione del Seasonic PRIME Ultra 850 Titanium è particolarmente rapida e priva di incertezze; il tempo di salita osservato sulla linea da 12V è di poco superiore ai 7ms, mentre le tensioni inferiori raggiungono il 90% del valore nominale in meno di 2ms e con una progressione eccellente.

Il cavo PG (Power-Good) del connettore ATX segnala la completa operatività dell'alimentatore in 370ms, lo stesso tempo osservato con il precedente modello.

Â

Â

Â

Â

Â

Â

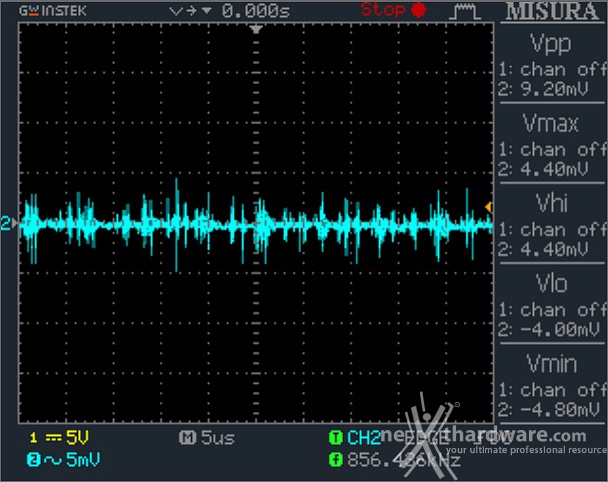

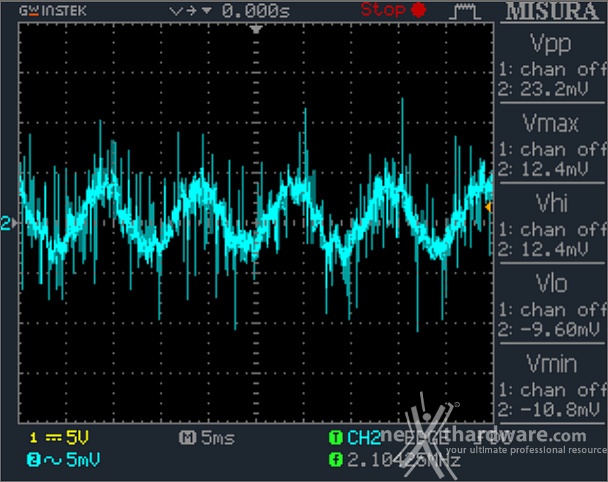

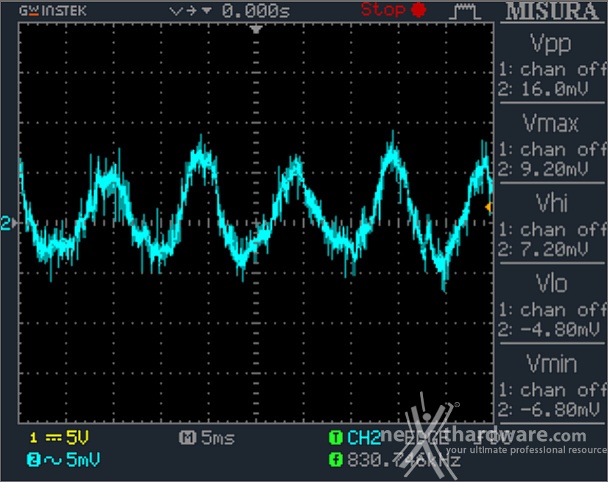

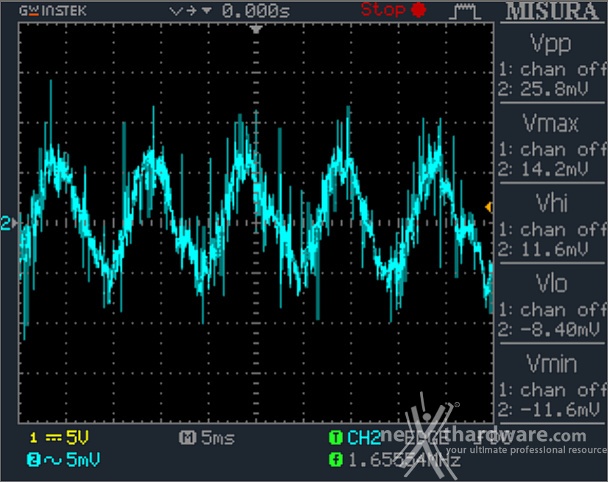

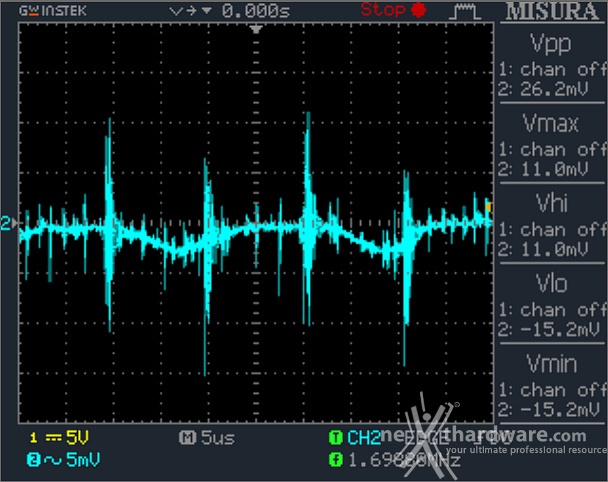

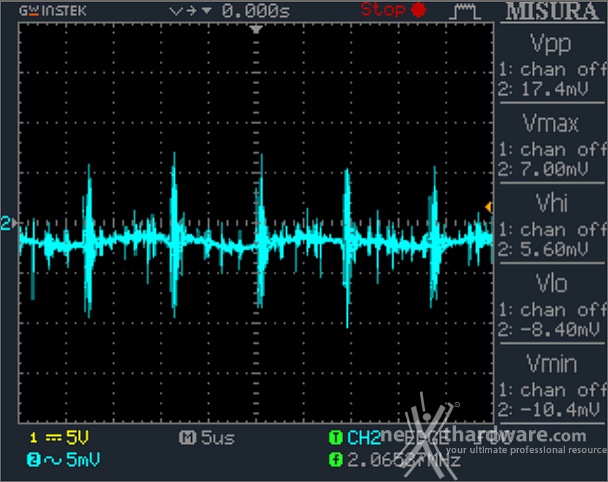

Il ripple rilevato sulla linea da 12V è di ottimo livello, anche se leggermente superiore rispetto a quello osservato sui modelli della serie PRIME "liscia" che si erano fermati circa 20 mVpp.

I circa 26 mVpp di oscillazione sono comunque un'inezia rispetto ai 120mV previsti come limite dallo standard ATX e confermano, quindi, l'ottimo lavoro svolto dallo stadio di filtraggio.

Â

Â

Â

Â

Â

Â

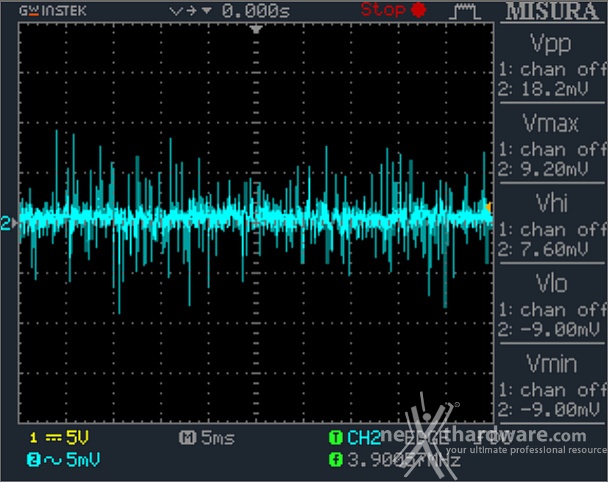

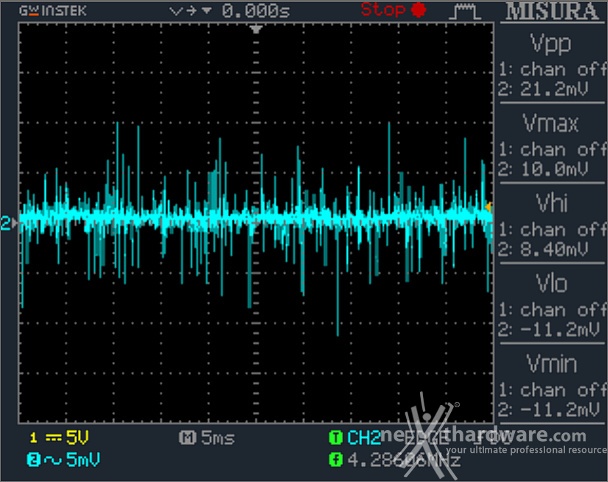

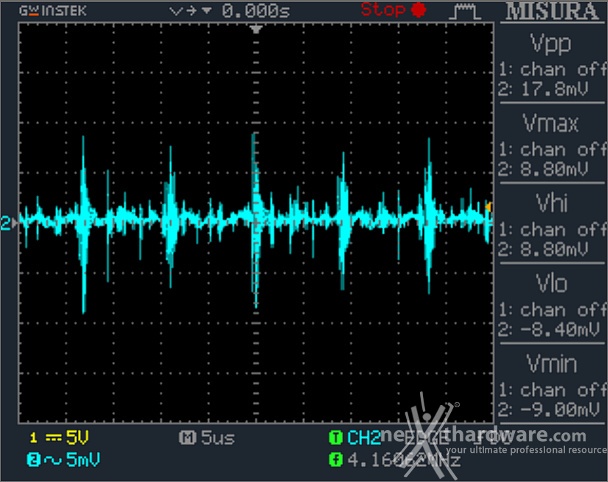

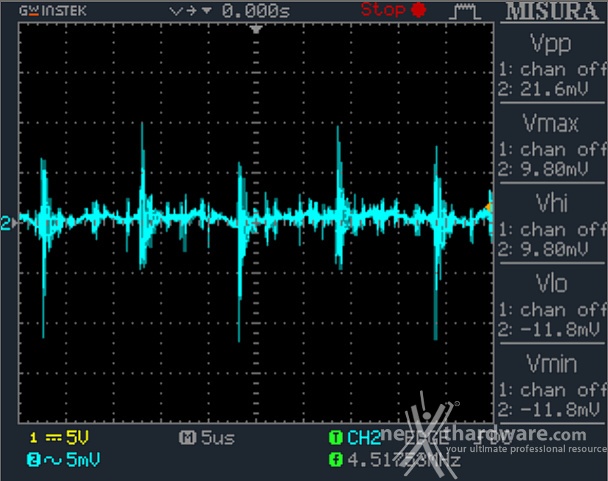

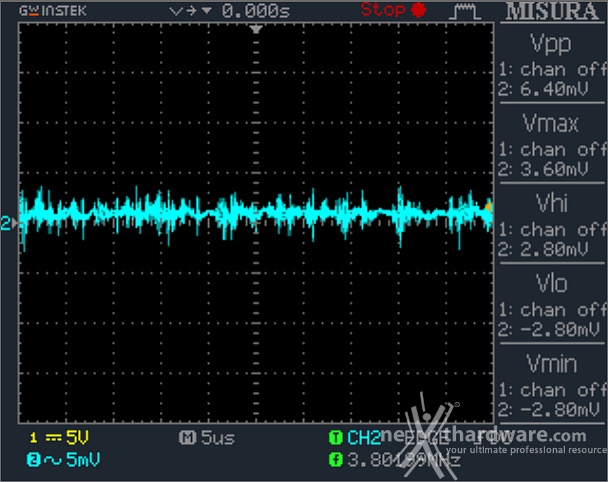

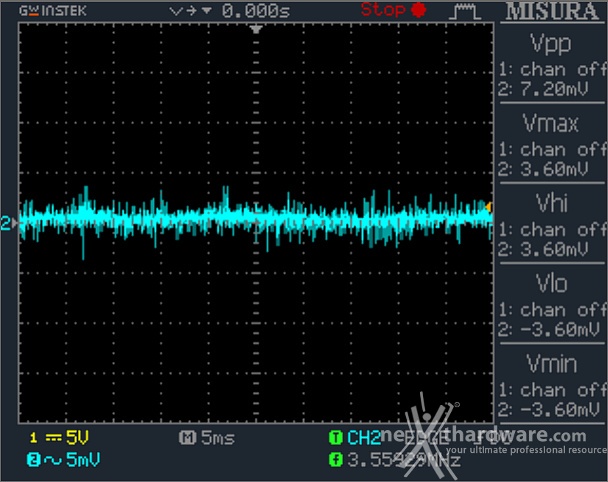

Sulla linea da 5V il ripple si assenta intorno ai 21 mVpp, ancora leggermente superiore a quello osservato sul PRIME della precedente generazione, ma comunque abbondantemente sotto il limite dei 50mVpp.

Â

Â

Â

Â

Â

Â

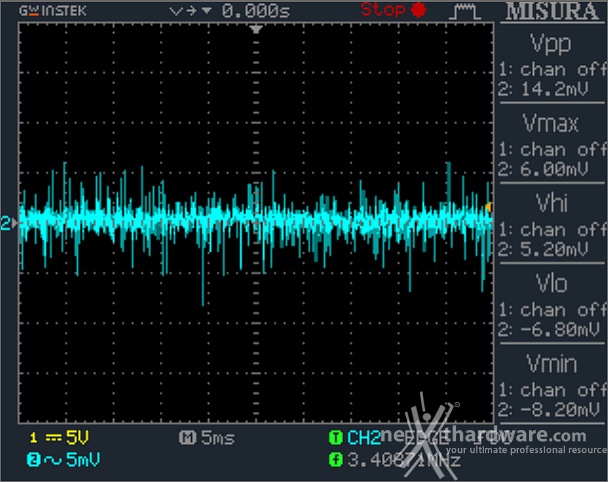

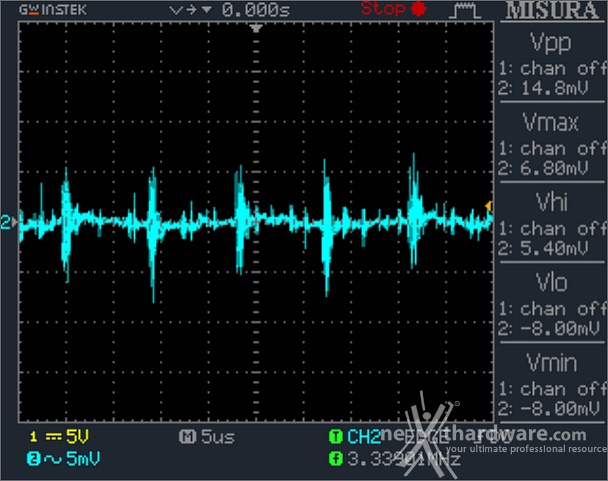

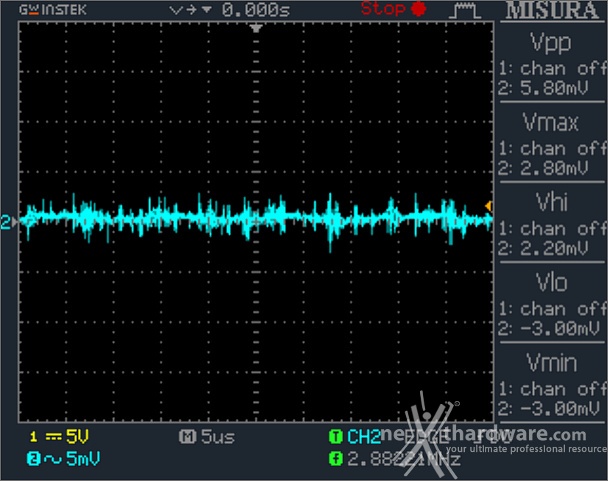

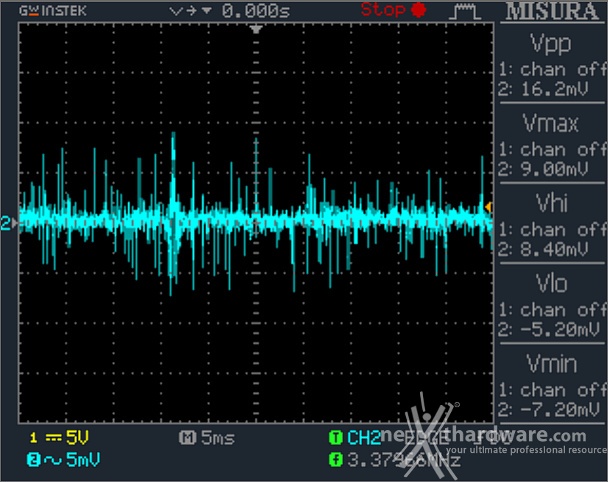

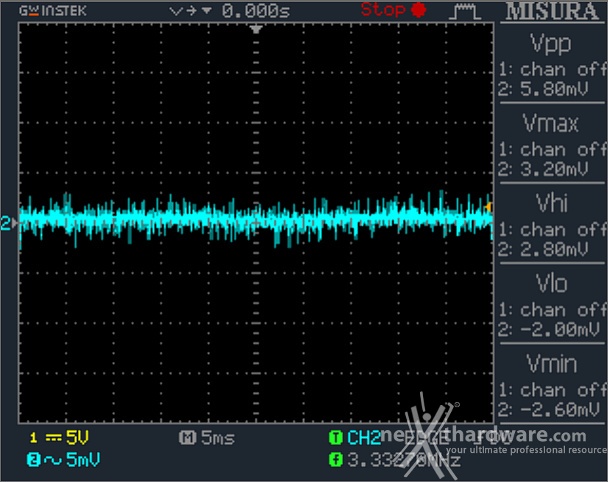

L'oscillazione sulla linea da 3,3V si ferma sotto i 19mVpp, contro i 50 mV previsti come limite dallo standard ATX.

Sebbene abbiamo notato un leggero peggioramento del grado di pulizia delle tensioni d'uscita possiamo comunque assicurarvi che i risultati sono in linea con quelli ottenuti dai migliori alimentatori analogici di fascia alta e comunque, in assoluto, di ottimo livello.
