4. Componentistica & Layout - Parte prima


Seasonic PRIME 600 Titanium Fanless 4. Componentistica & Layout - Parte prima 1
Seasonic PRIME 600 Titanium Fanless 4. Componentistica & Layout - Parte prima 2  Seasonic PRIME 600 Titanium Fanless 4. Componentistica & Layout - Parte prima 3

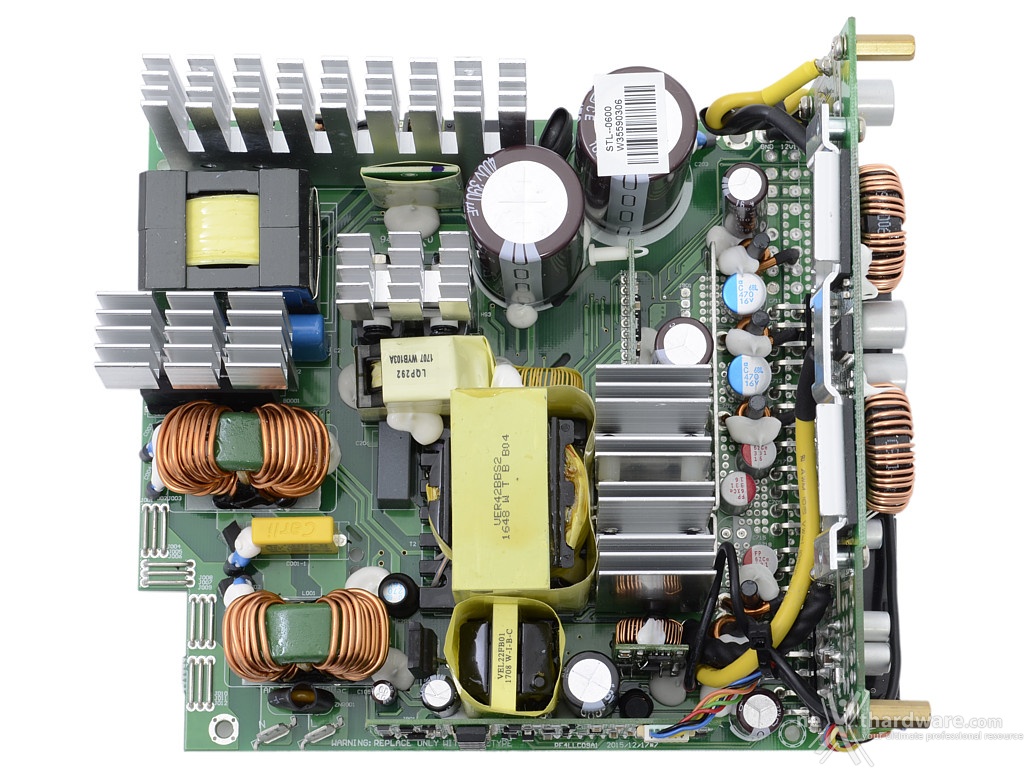

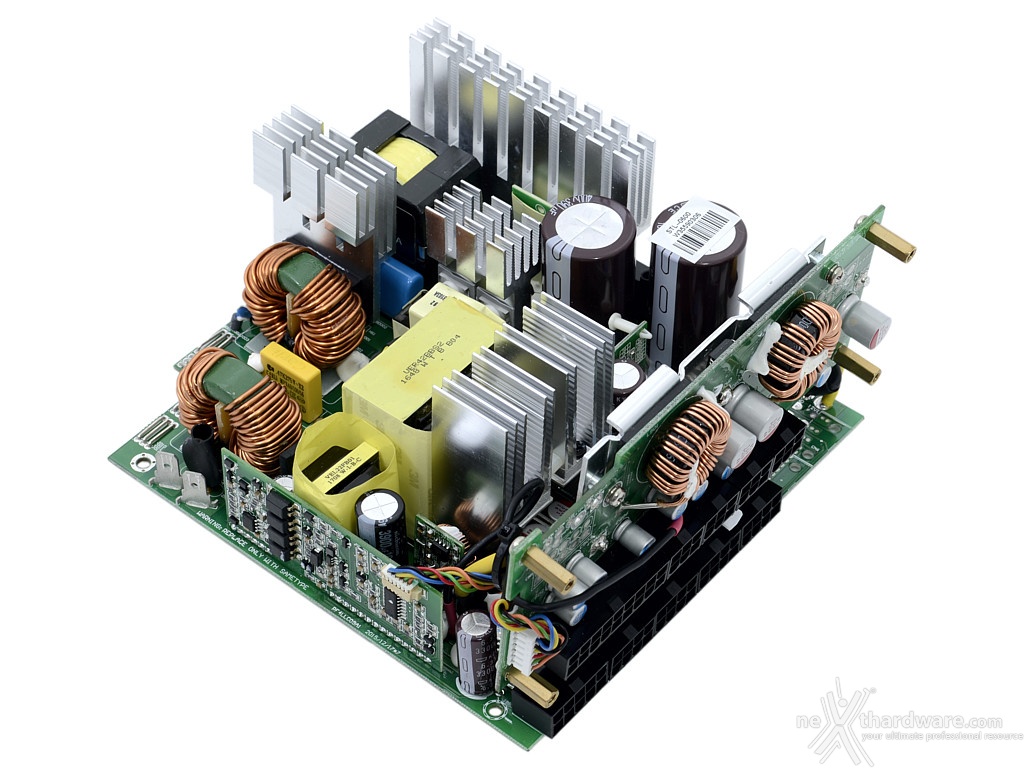

Il PCB utilizzato da Seasonic per il PRIME 600 Titanium Fanless, fatta eccezione per la posizione dei moduli DC-DC, è lo stesso utilizzato sugli altri modelli della serie PRIME.

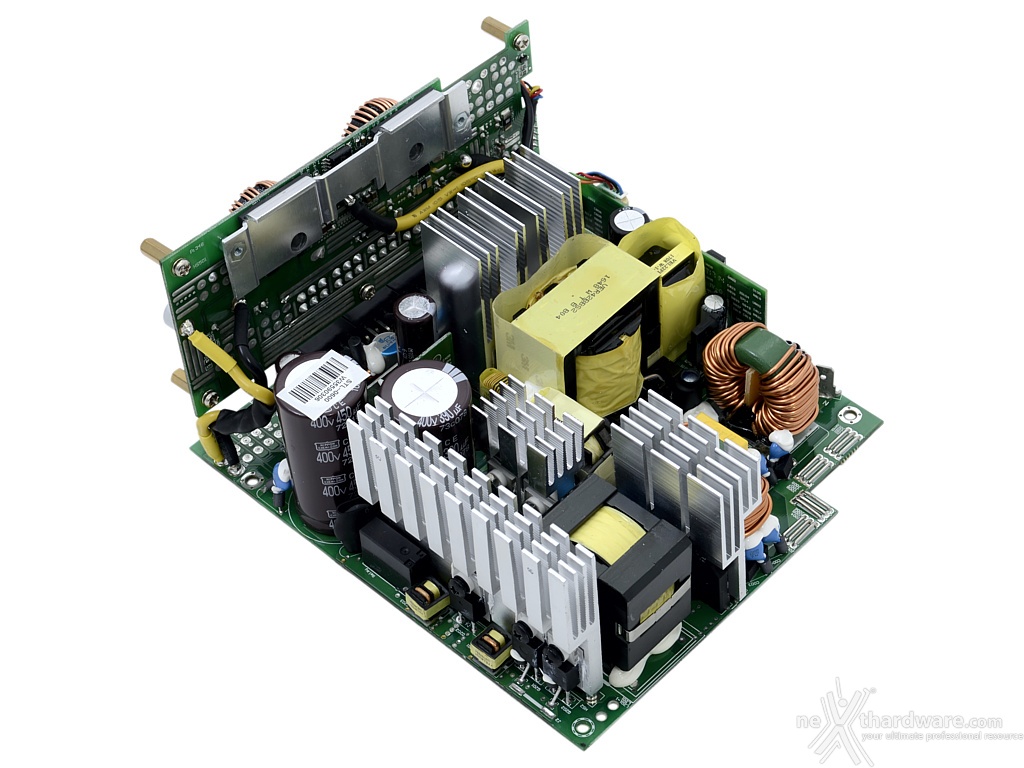

I dissipatori maggiorati ed un'adeguata distanza tra i componenti consentono di smaltire efficacemente il poco calore prodotto dall'efficiente componentistica.


Seasonic PRIME 600 Titanium Fanless 4. Componentistica & Layout - Parte prima 4

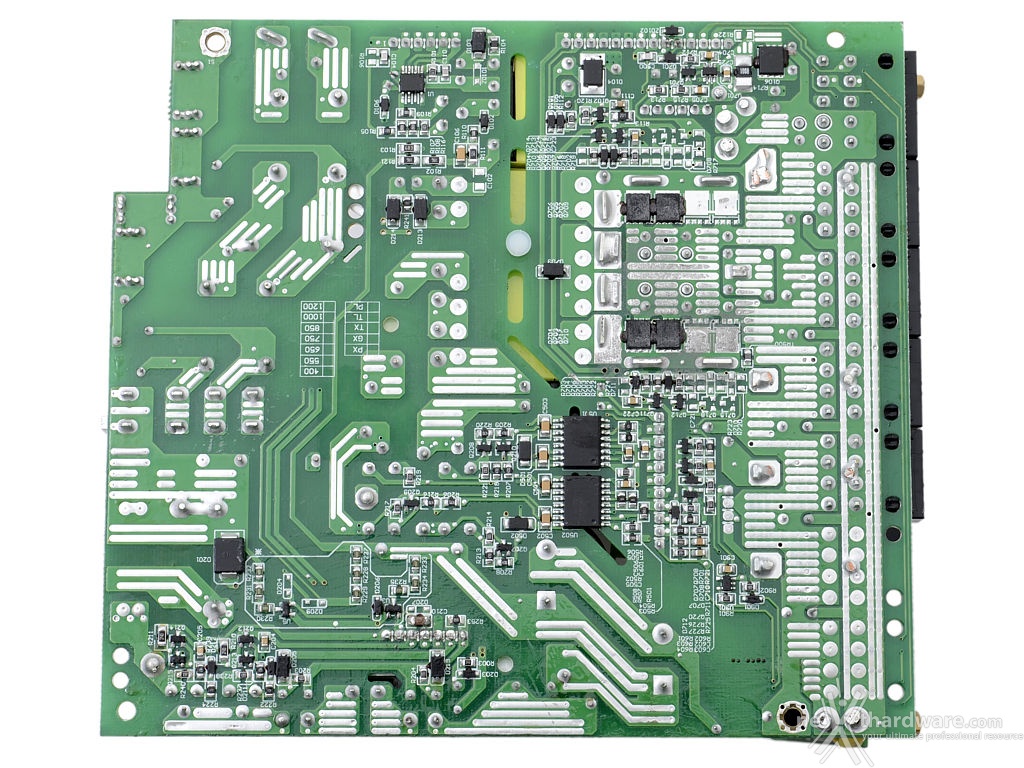

La parte inferiore conferma quanto già osservato su quella superiore; il circuito impiegato differisce da quello degli altri modelli della serie PRIME solo nella parte a destra dei rettificatori d'uscita (i quattro mosfet contrapposti); la modifica è dovuta essenzialmente allo spostamento dei moduli DC-DC sul PCB delle connessioni modulari.


Seasonic PRIME 600 Titanium Fanless 4. Componentistica & Layout - Parte prima 5  Seasonic PRIME 600 Titanium Fanless 4. Componentistica & Layout - Parte prima 6

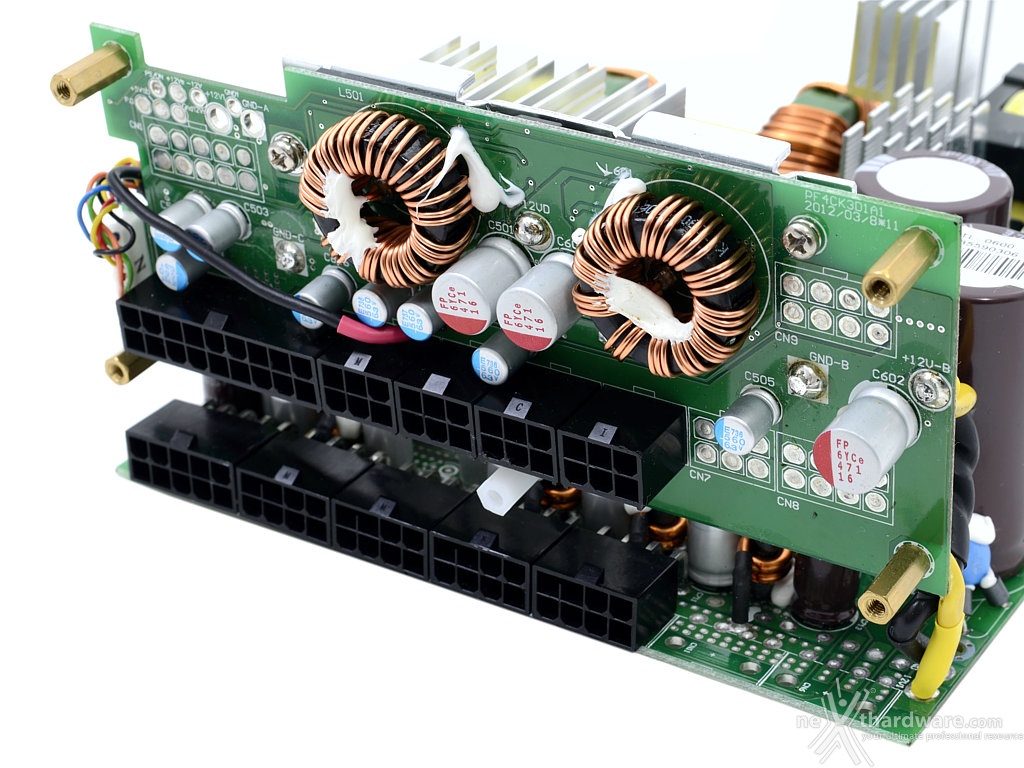

Il PCB delle connessioni modulari presenta le maggiori differenze rispetto agli altri modelli della serie in quanto non è più ancorato direttamente al circuito stampato principale, al quale restano collegati solo i connettori destinati ai cavi EPS e PCI-E, ma integra i regolatori per la generazione delle tensioni da 3,3 e 5 volt e si occupa esclusivamente del cavo ATX e di quelli destinati alla periferiche (Molex e SATA).

Sul retro si nota il piccolo dissipatore metallico che copre i mosfet e con i quali è in contatto tramite due pad termici.
