5. ConnettivitÃ
Porte SATA
La GIGABYTE Z370 AORUS ULTRA GAMING WIFI è dotata di sei porte SATA 6 Gbps (due perpendicolari al PCB ed altre quattro ruotate di 90°) pilotate direttamente dal PCH Intel Z370 e, quindi, garantiscono tutte il supporto alla tecnologia IRST (Intel Rapid Storage Technology) attraverso la quale si potranno creare configurazioni RAID di tipo 0, 1, 5 e 10.
Connettori M.2 PCI-E
I due connettori M.2 PCIe sono posizionati, rispettivamente, il primo (M2Q_32G) nello spazio compreso tra il socket ed il primo slot PCIe x16, mentre il secondo (M2A_32G) nello spazio compreso tra i due slot PCIe dedicati alle VGA.
Entrambi i connettori sono in grado di garantire velocità fino a 32 Gb/s utilizzando SSD PCIe 3.0 x4, ma solo il secondo (M2A_32G) supporta anche SSD M.2 di tipo SATA fino a 6 Gb/s.
  |   |
  |   |
Un'altra differenza consiste nella presenza del dissipatore Thermal Guard 2 soltanto sul connettore M2Q_32G e nelle dimensioni dei drive installabili: sino a 110mm per quest'ultimo e sino a 80mm per il connettore M2A_32G.
I due slot, inoltre, supportano la modalità RAID NVMe consentendo di creare una configurazione a due vie utilizzando un SSD per ciascuno slot.
Header USB 3.1
La GIGABYTE Z370 AORUS ULTRA GAMING WIFI dispone di un header USB 3.1 Gen2 che permette di utilizzare questa tipologia di connessione sui pannelli di I/O dei cabinet di ultima generazione.
Lo stesso è pilotato da un chip ASMedia ASM 3142 che, sfruttando una connessione PCIe Gen3 x2, è in grado di garantire una banda di 16 Gb/s.
Sopra di esso è chiaramente visibile un header USB 3.1 Gen1 che permette di mantenere la compatibilità con le periferiche più datate.
Thunderbolt
Adiacente alle quattro porte SATA viste in precedenza è stato posizionato il connettore Thunderbolt per l'apposita add-in card di GIGABYTE venduta separatamente.
Intel Gigabit LAN + Wireless
Per massimizzare la resa in game, la ULTRA GAMING WIFI implementa un controller LAN Gigabit Ethernet gestito da un chip Intel i219V ed un modulo Intel Wireless 802.11ac, entrambi progettati per assicurare prestazioni di altissimo livello durante le sessioni online.
  |   |
Il primo supporta la tecnologia cFos Speed, ovvero un sistema di gestione del traffico di rete gestito via software che permette di migliorare la latenza riducendo al minimo il ping anche sulle reti più affollate.
Degno di nota anche il supporto alla tecnologia Ultra Durable che garantisce una resistenza alle scariche elettrostatiche fino a 25kV e a sovratensioni sulla rete fino a 15kV.
Il modulo Wi-Fi 2T2R permette connessioni dual band (2.4 e 5GHz) con velocità sino a 867 Mbps ed è dotato di connessione Bluetooth 4.2.

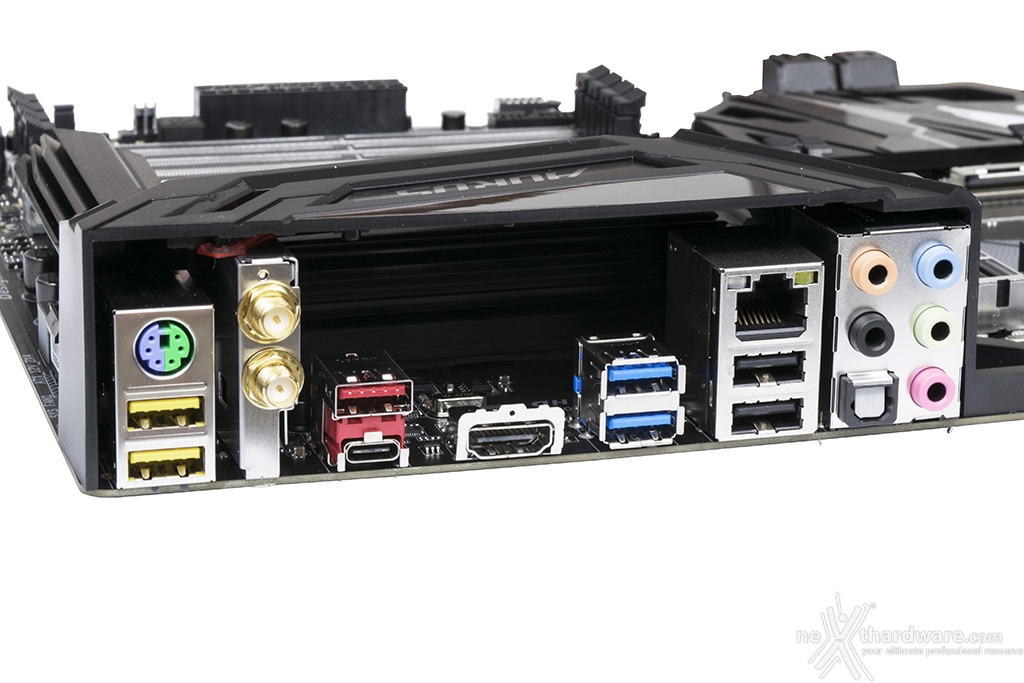

Pannello posteriore delle connessioni
Il pannello di I/O è sormontato da una robusta cover in materiale plastico che, oltre a fornire una protezione meccanica, dovrebbe offrire una buona schermatura dalle emissioni elettromagnetiche per le varie porte.
Le connessioni messe a disposizione dalla scheda sono, da sinistra verso destra, le seguenti:
- 1 porta combo PS2 + 2 USB DAC-UP 2;
- 1 modulo Wi-Fi 2T2R;
- 1 porta USB 3.1 Gen2 Type-A + 1 USB 3.1 Gen2 Type-C;
- 1 uscita HDMI 2.0;
- 2 porte USB 3.1 Gen1;
- 1 porta LAN RJ-45 + 2 USB 3.1 Gen1;
- 5 jack audio HD + 1 uscita ottica SPDIF.
