GIGABYTE Z370 AORUS ULTRA GAMING WIFI

4. Vista da vicino - Parte seconda

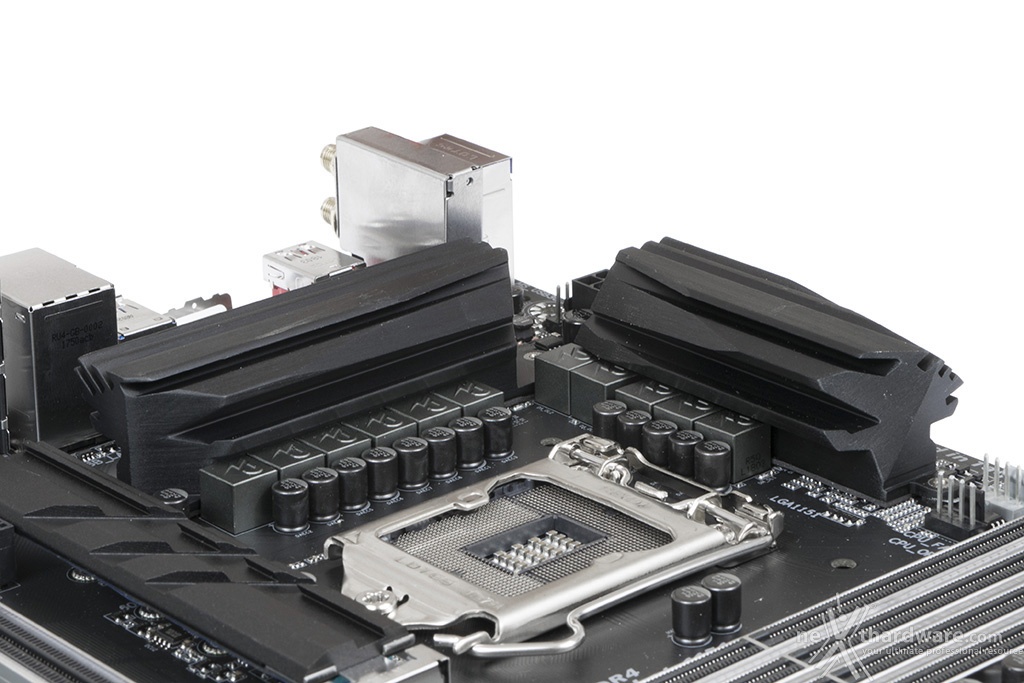

Il sistema di raffreddamento della GIGABYTE Z370 AORUS ULTRA GAMING WIFI prevede un totale di tre dissipatori in alluminio di cui due, visibili in alto, adibiti allo smaltimento del calore prodotto dai Mosfet della sezione di alimentazione.

Gli stessi, pur riuscendo a contenere gli ingombri, presentano una accentuata alettatura atta a  favorire lo scambio termico e, quindi, capace di contenere la temperatura di esercizio in un range ottimale anche quando il sistema è posto sotto pesante stress.

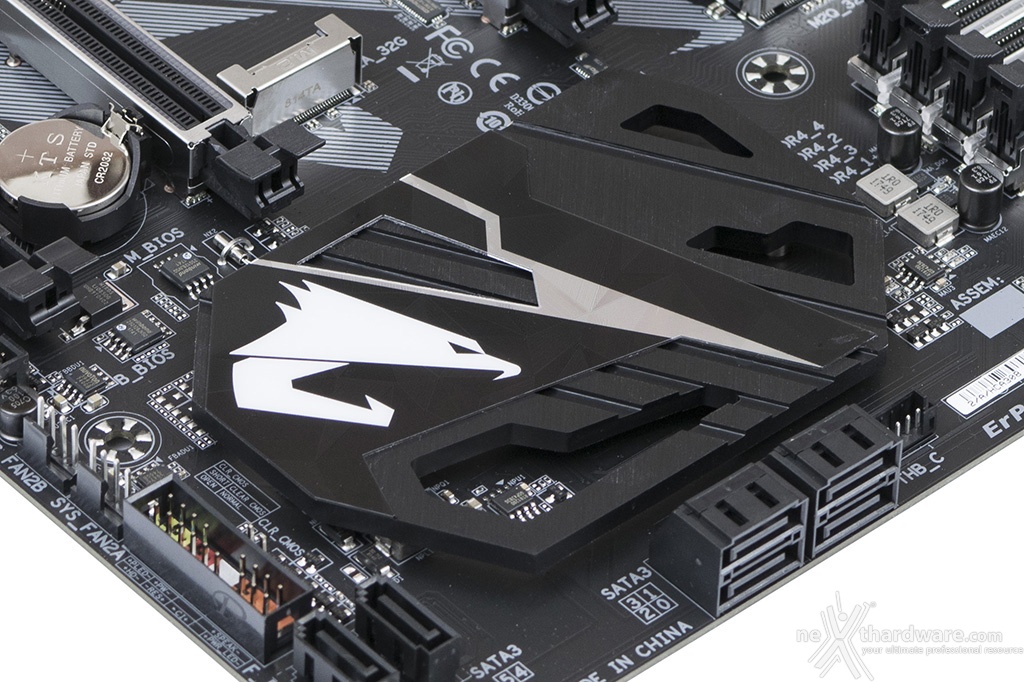

Un terzo dissipatore, di altezza decisamente ridotta, è quello preposto al raffreddamento del PCH Z370.

Quest'ultimo è quasi interamente ricoperto da una cover in alluminio bicolore, caratterizzata dalla presenza del logo AORUS.



Il comparto dedicato alle memorie presenta quattro slot DIMM in grado di ospitare un quantitativo massimo di 64GB di DDR4 con frequenze fino a 4000MHz (OC), ovvero sino a quattro moduli da 16GB l'uno (in modalità dual channel) dotati di profili Intel XMP 2.0 per la configurazione automatica dei relativi parametri di funzionamento.

La GIGABYTE Z370 AORUS ULTRA GAMING WIFI adotta la tecnologia Ultra Durable Memory Armor, una particolare armatura in acciaio applicata agli slot DIMM in grado di aumentarne la resistenza meccanica, ridurre le interferenze ESD e, al contempo, di evitare le flessioni tipiche di quella zona del PCB.

Il sistema di ritenzione dei moduli di memoria è di tipo tradizionale con doppia levetta, scelta che non pregiudica l'installazione dei moduli anche in presenza di VGA dotate di backplate sul primo slot PCIe.

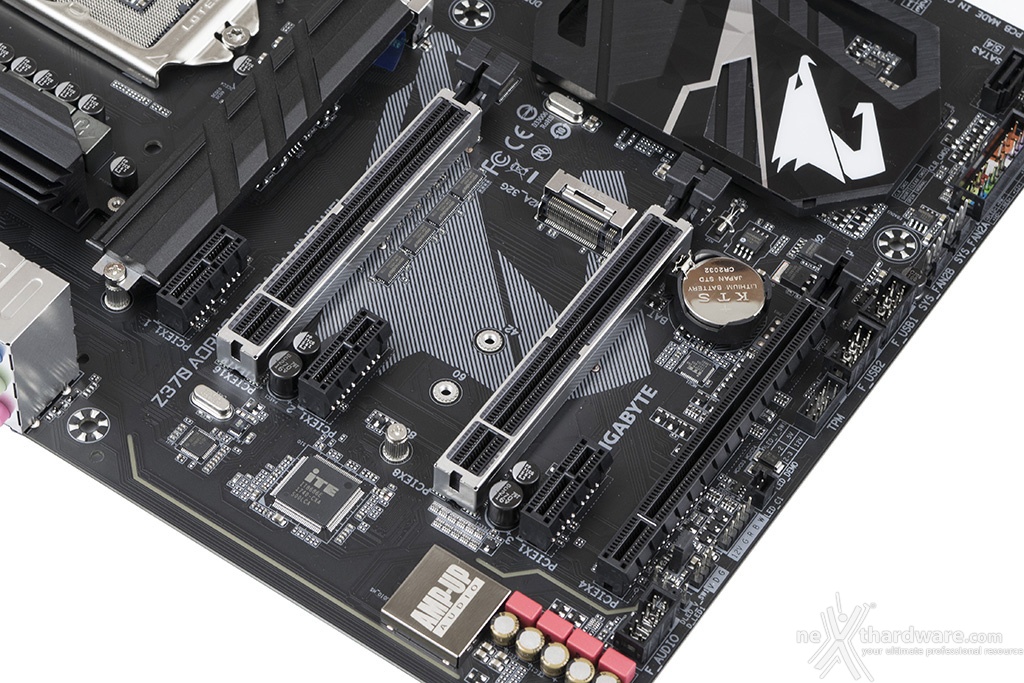

L'immagine in alto ci mostra la dotazione di slot PCI Express comprendente tre PCIe 3.0 x1 ed altri tre PCIe 3.0 x16 funzionanti, rispettivamente, in modalità x16, x8 e x4.

Gli slot x16 e x8 sono ben distanziati tra loro in maniera tale da permettere una agevole installazione di configurazioni NVIDIA SLI o AMD mGPU.

I primi due slot dedicati alle VGA beneficiano della tecnologia Ultra Durable PCIe Armor che, in questo caso, prevede un rivestimento in acciaio inossidabile costituito da un unico pezzo atto a garantire una resistenza meccanica superiore di 1,7 volte ed una forza di ritenzione pari a 4,8 volte rispetto agli slot tradizionali.

Per migliorare ulteriormente la resistenza degli slot, inoltre, sono previste saldature dei punti di ancoraggio su entrambe le facciate del PCB.

Nella tabella sottostante abbiamo riportato gli schemi di installazione relativi alle possibili configurazioni realizzabili, anche se, stranamente, non presenti sul manuale d'uso .

Ci sembra doveroso specificare che la presenza di una terza VGA, da installare nel terzo slot a lunghezza intera, sarà consentita solo nel caso di particolari configurazioni da utilizzare su specifici benchmark legati al mondo dell'overclock, dato il mancato supporto ufficiale di entrambi i produttori (NVIDIA e AMD) a tale modalità di connessione.
