Il waterblock in dettaglio

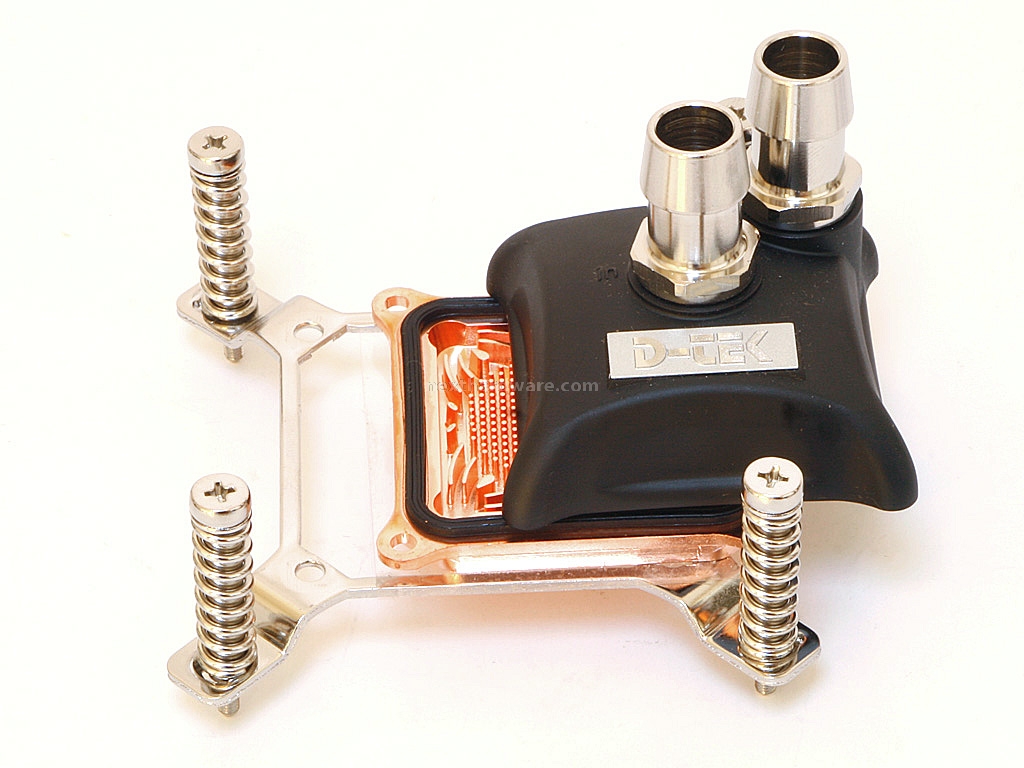

Il FuZion V2 è composto da:

  • una base in rame elettrolitico

  • un top con diffusore integrato in delrin

  • una staffa di montaggio in acciaio stainless

D-Tek Fuzion V2 Universal 2. FuZion V2 in dettaglio 1





La base


D-Tek Fuzion V2 Universal 2. FuZion V2 in dettaglio 2

D-Tek Fuzion V2 Universal 2. FuZion V2 in dettaglio 3

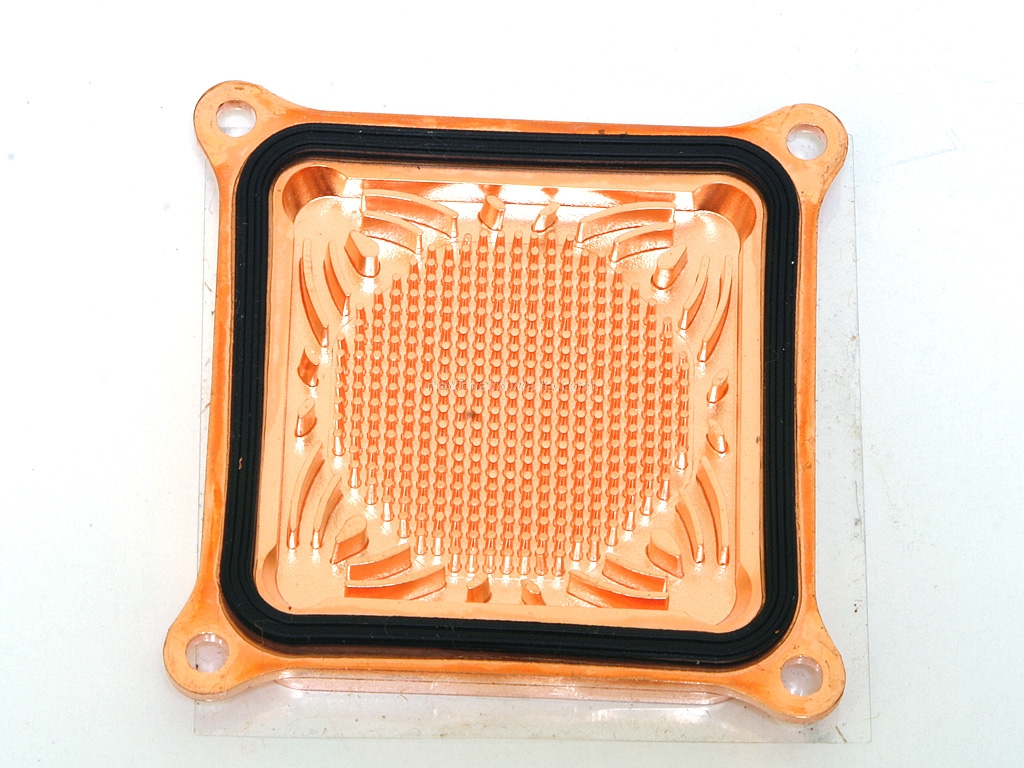

Vista superiore della base. La struttura della base è rimasta invariata rispetto alla versione precedente. In seguito andremo a confrontarle da vicino per evidenziare eventuali differenze non visibili ad occhio.

La base presenta una buona lappatura. Quest'ultima non è perfettamente a specchio; ma come abbiamo evidenziato anche nei precedenti articoli questo risulta solo un orpello estetico senza pregiudicare di fatto le prestazioni




Il top e il diffusore



D-Tek Fuzion V2 Universal 2. FuZion V2 in dettaglio 4

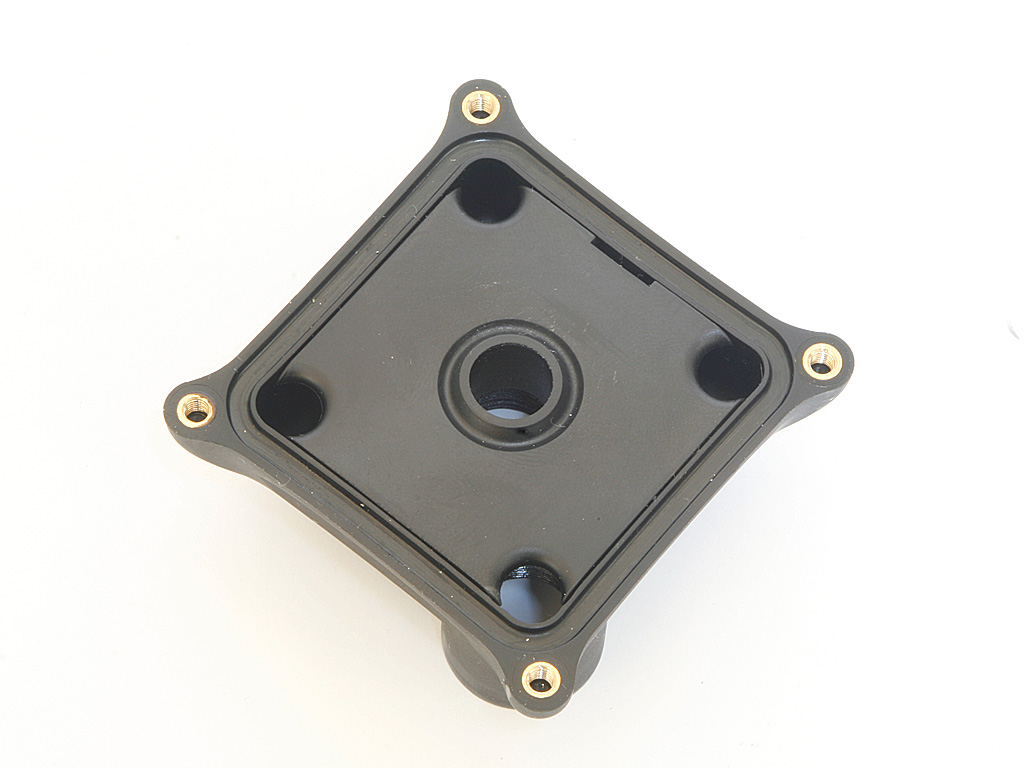

Vista inferiore del top e del diffusore accoppiati. Il sistema di raccolta flusso è del tutto identico a quello visto sulla prima versione del Fuzion.

D-Tek Fuzion V2 Universal 2. FuZion V2 in dettaglio 5

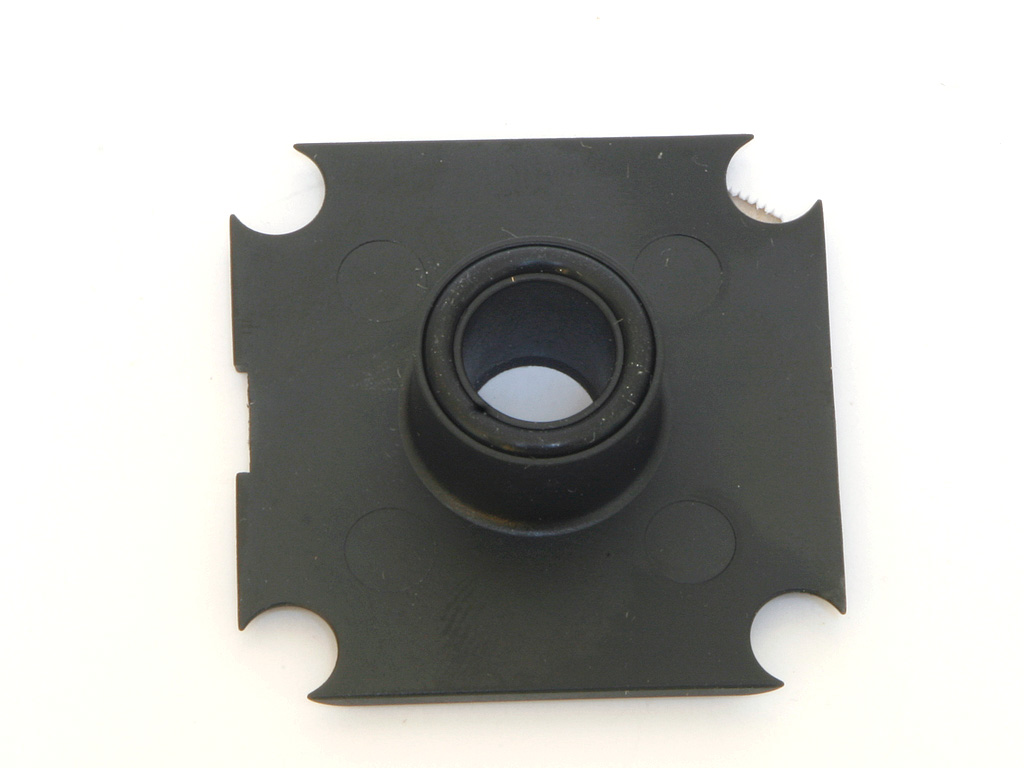

Particolare della parte superiore del diffusore. Ai quattro angoli i fori per la raccolta del flusso in uscita e al centro il condotto di ingresso. Si noti come alla sommità di quest'ultimo sia presente un guarnizione per incanalare correttamente il flusso verso la base.

D-Tek Fuzion V2 Universal 2. FuZion V2 in dettaglio 6

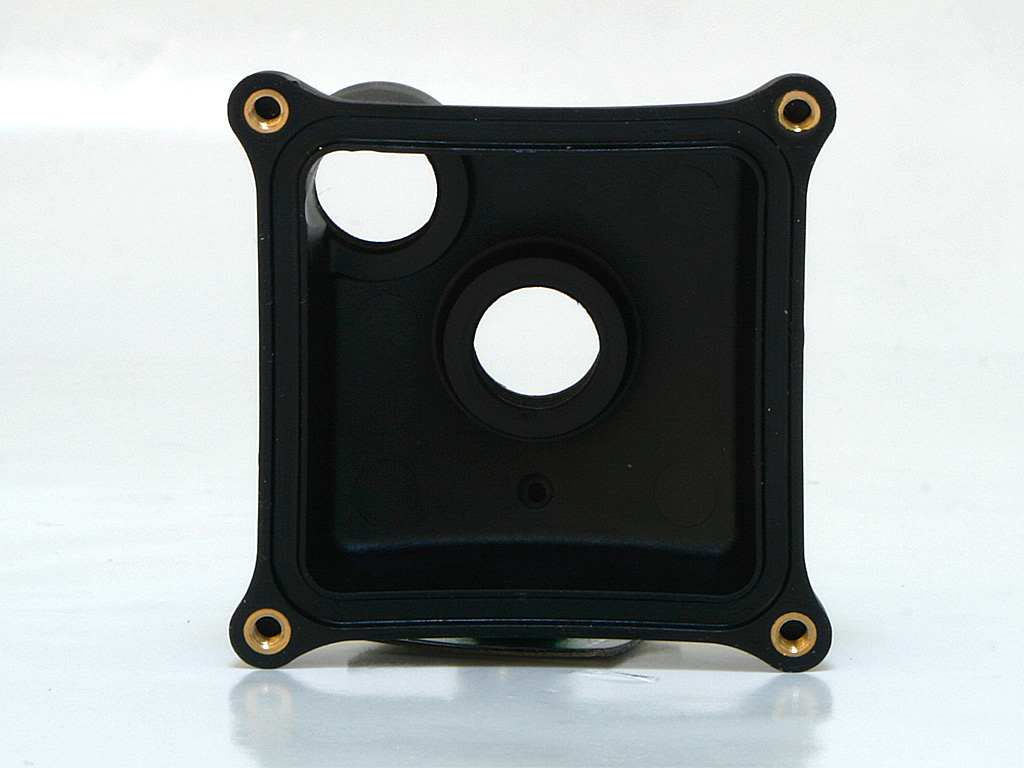

Particolare della parte inferiore del top. La camera di raccolta del flusso ha una forma più morbida rispetto a quella della prima versione che risultava squadrata.

D-Tek Fuzion V2 Universal 2. FuZion V2 in dettaglio 7

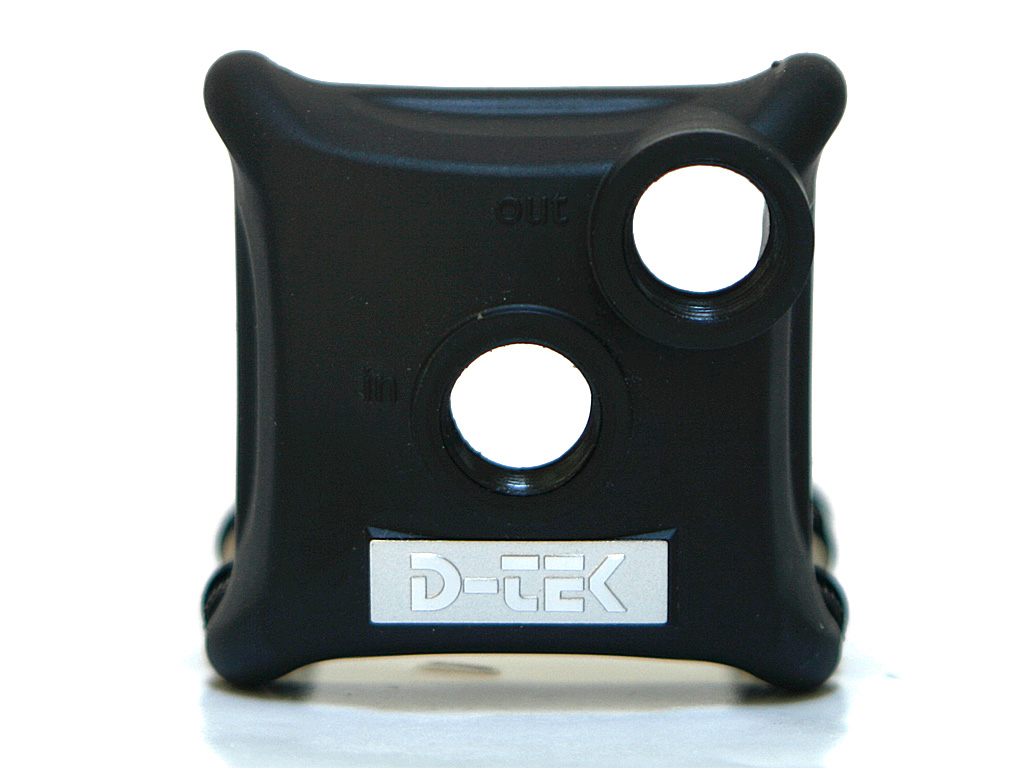

Parte superiore del top. Esteticamente il top risulta simile a quello della prima versione con la sola differenza di una forma più “rotonda”. Sono presenti le due filettature per i raccordi e la targhetta con il marchio D-Tek.




I raccordi



D-Tek Fuzion V2 Universal 2. FuZion V2 in dettaglio 8

D-Tek Fuzion V2 Universal 2. FuZion V2 in dettaglio 9

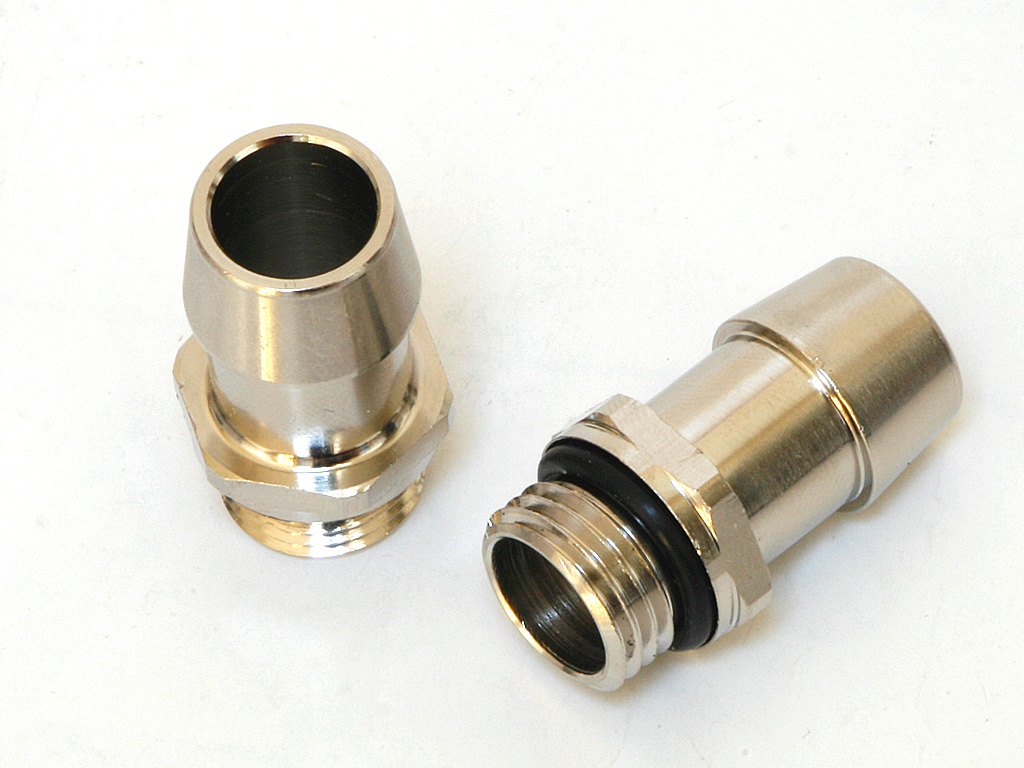

I raccordi da 1/2” OD in dotazione sono simili a quelli già visti sulla versione per vga del Fuzion. Sono forniti di uno svaso per l'o-ring al fine di evitare che quest'ultimo esca di sede a causa di un eccessivo serraggio.

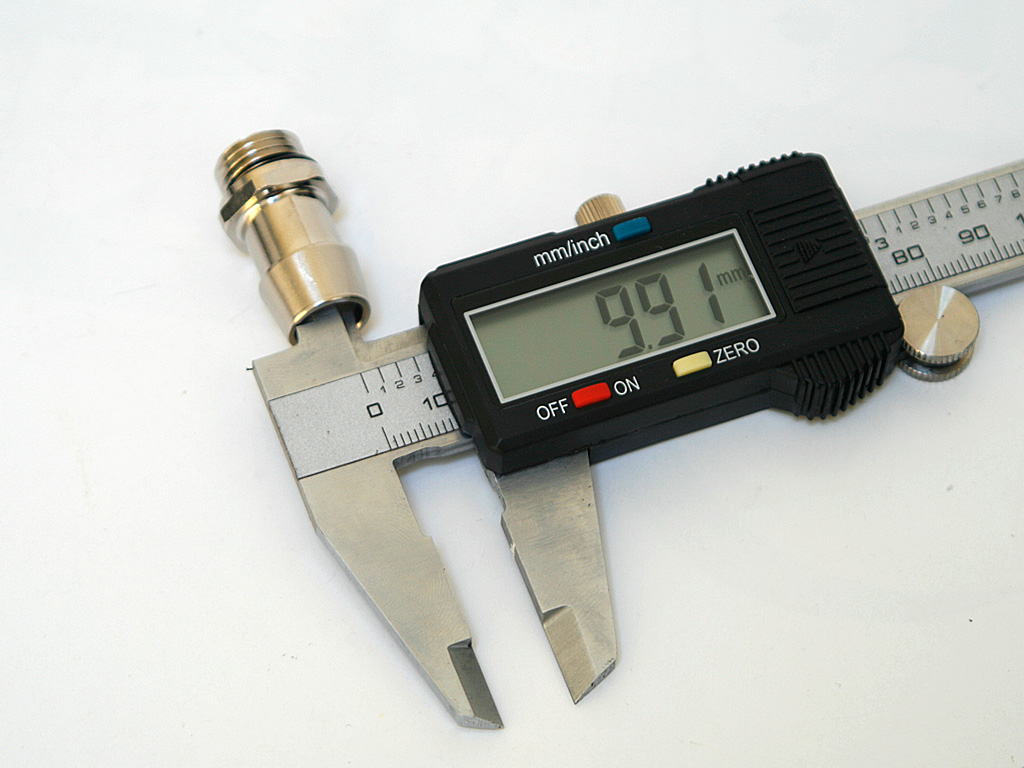

Il diametro interno dei raccordi è di circa 10mm come per la maggior parte dei raccordi Highflow sul mercato.



La Staffa “PRO”


D-Tek Fuzion V2 Universal 2. FuZion V2 in dettaglio 10

D-Tek Fuzion V2 Universal 2. FuZion V2 in dettaglio 11

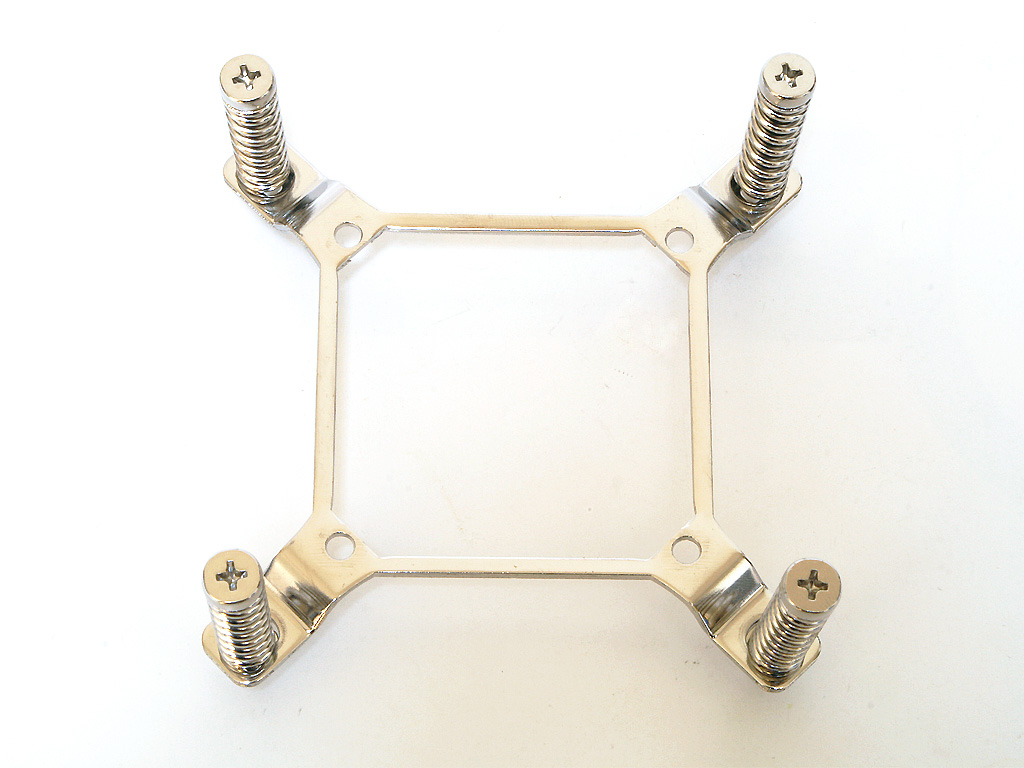

La staffa di montaggio stock è denominata “PRO”. Essa era già in vendita per la versione V1 ma non inclusa nella confezione. Il montaggio avviene avvitando le quattro viti all'estremità nel backplate sul retro della motherboard.

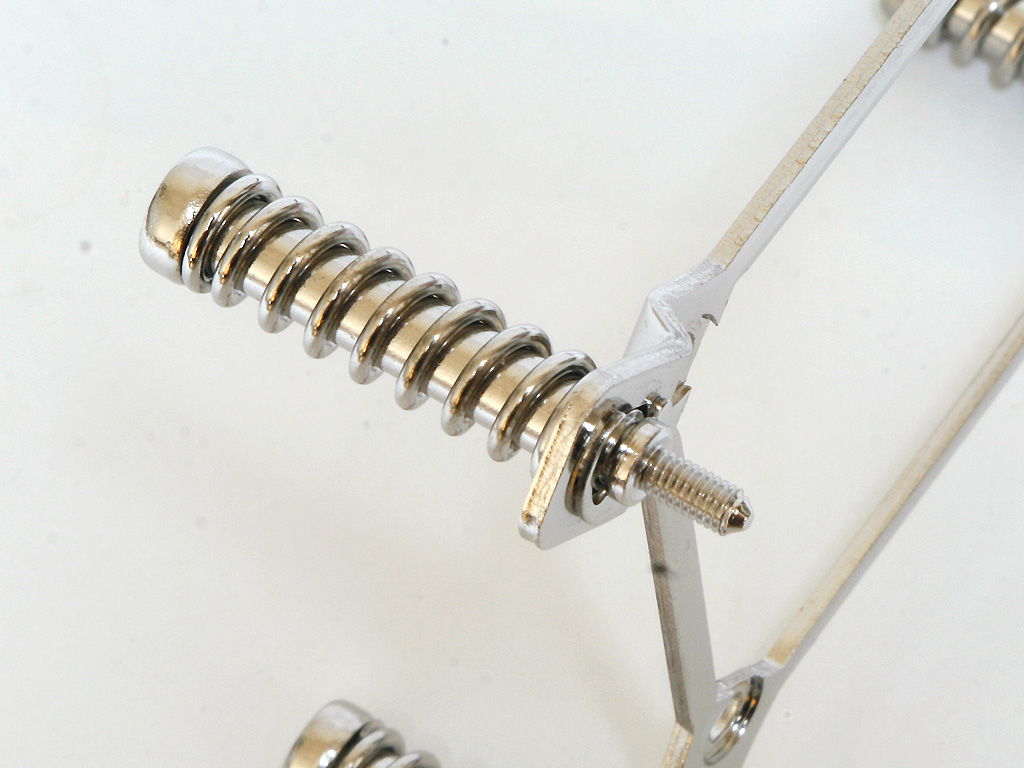

Particolare di una delle viti di montaggio con molla integrata.
