Corsair AX-850 4. Interno: componentistica & layout 1

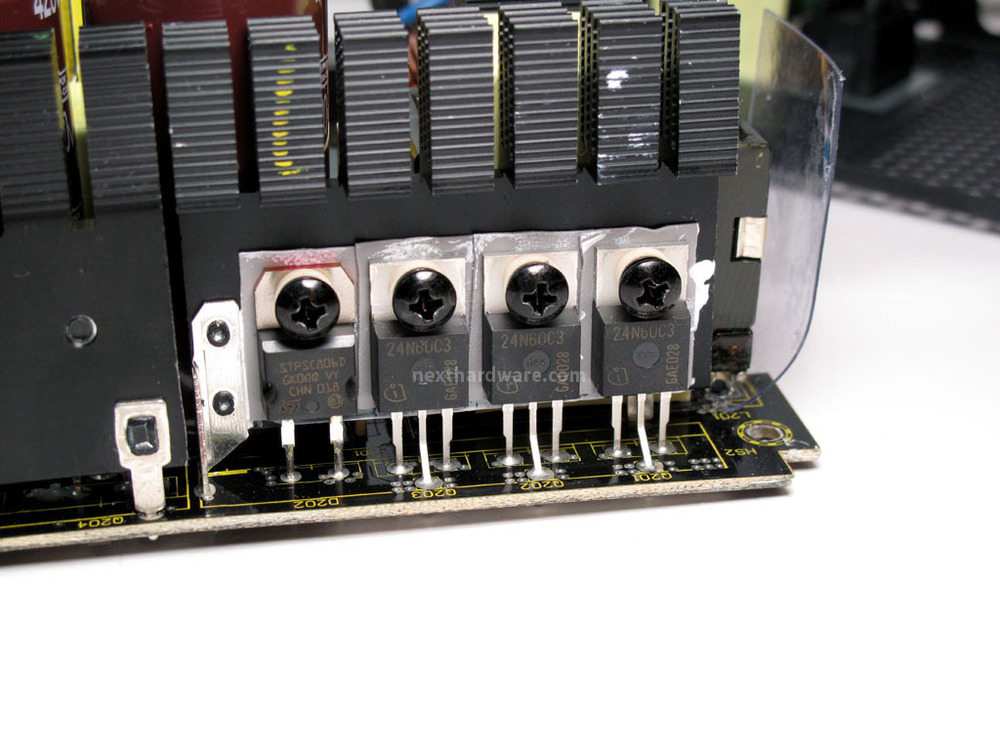

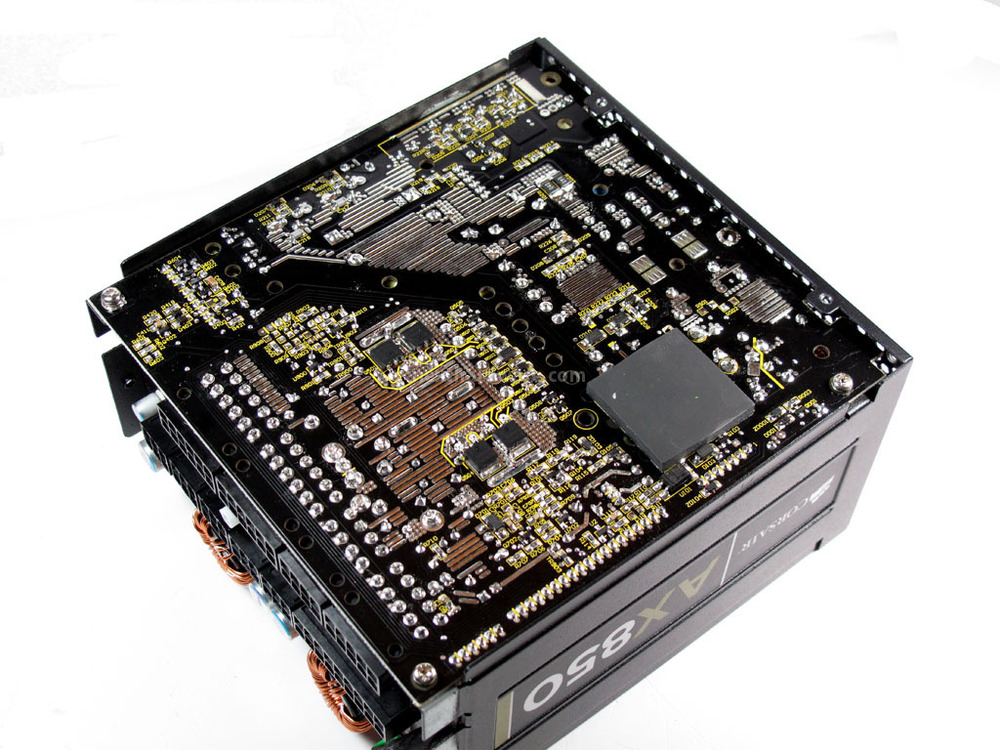

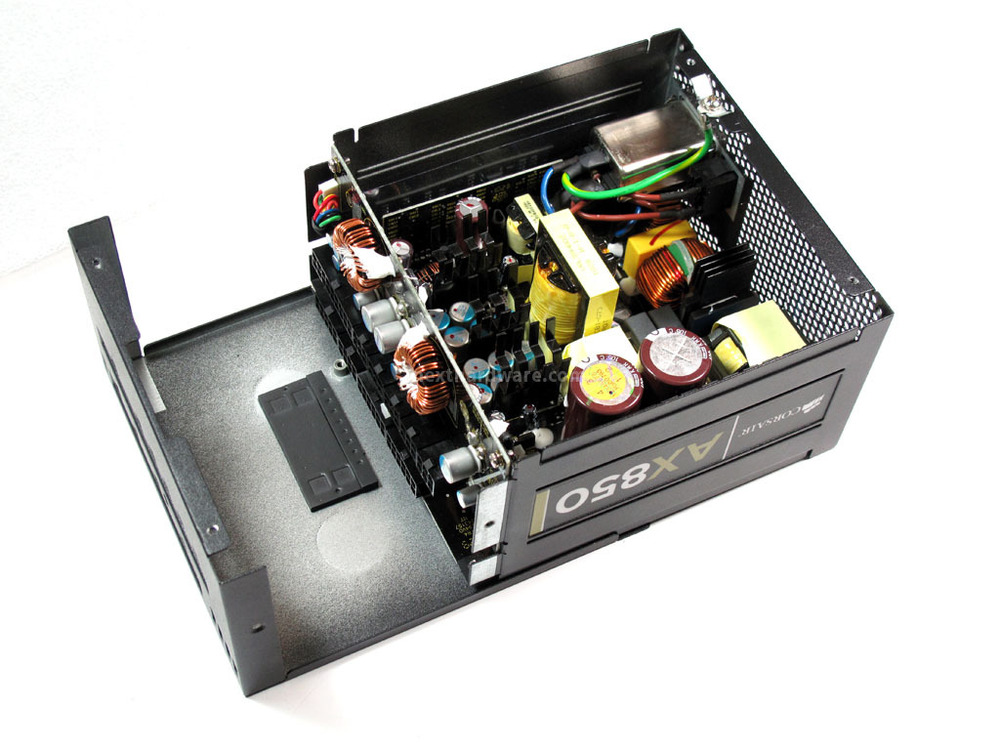

Per accedere alle altre parti del circuito bisogna smontare la parte inferiore del cabinet; rimuovendo questa parte dell'alimentatore, è possibile vedere il pad termico che mette a contatto i mosfet di trasformazione del rail +12volt con la parte inferiore del case.



Corsair AX-850 4. Interno: componentistica & layout 2  Corsair AX-850 4. Interno: componentistica & layout 3

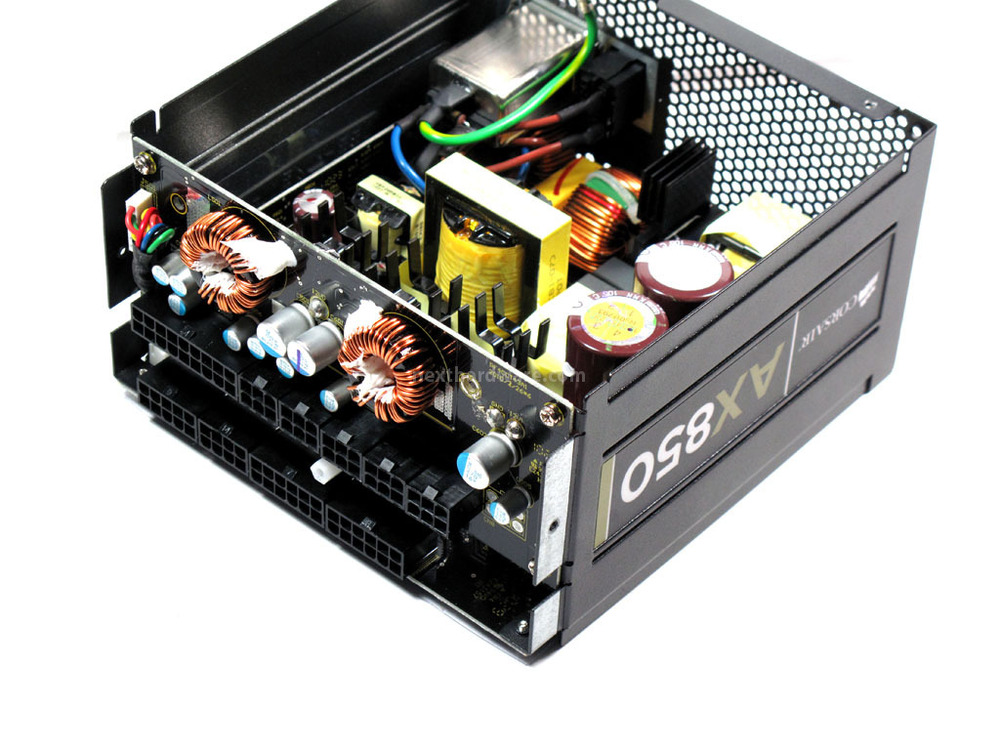

Rimosse anche le viti che assicurano la daughterboard al cabinet, è finalmente possibile accedere all'intero circuito.



Corsair AX-850 4. Interno: componentistica & layout 4  Corsair AX-850 4. Interno: componentistica & layout 5

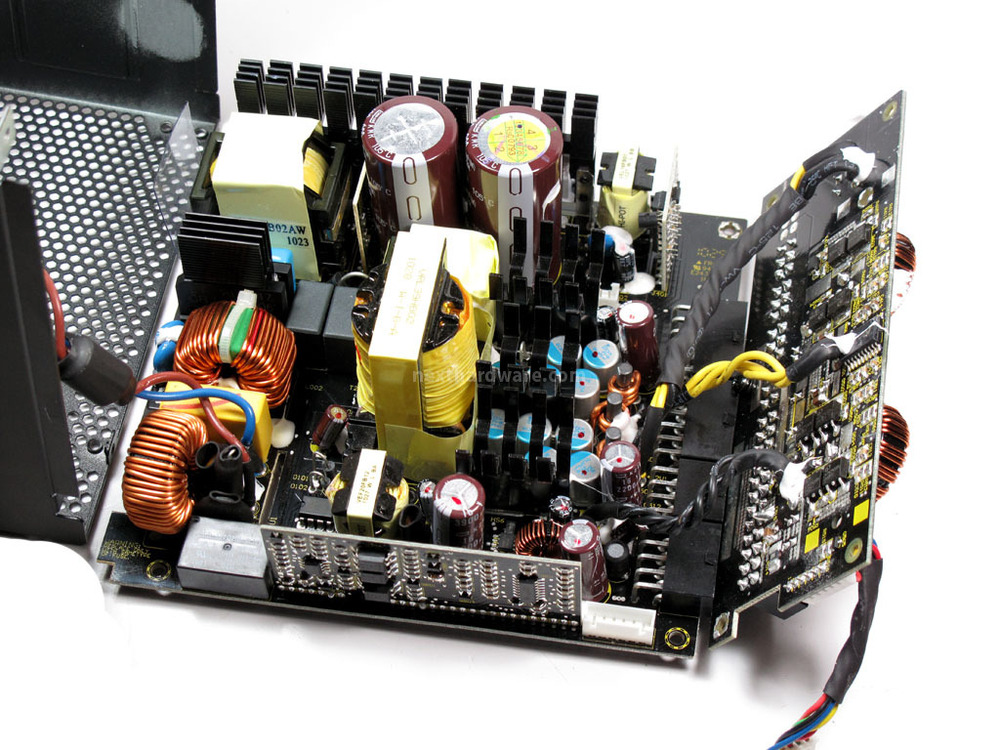

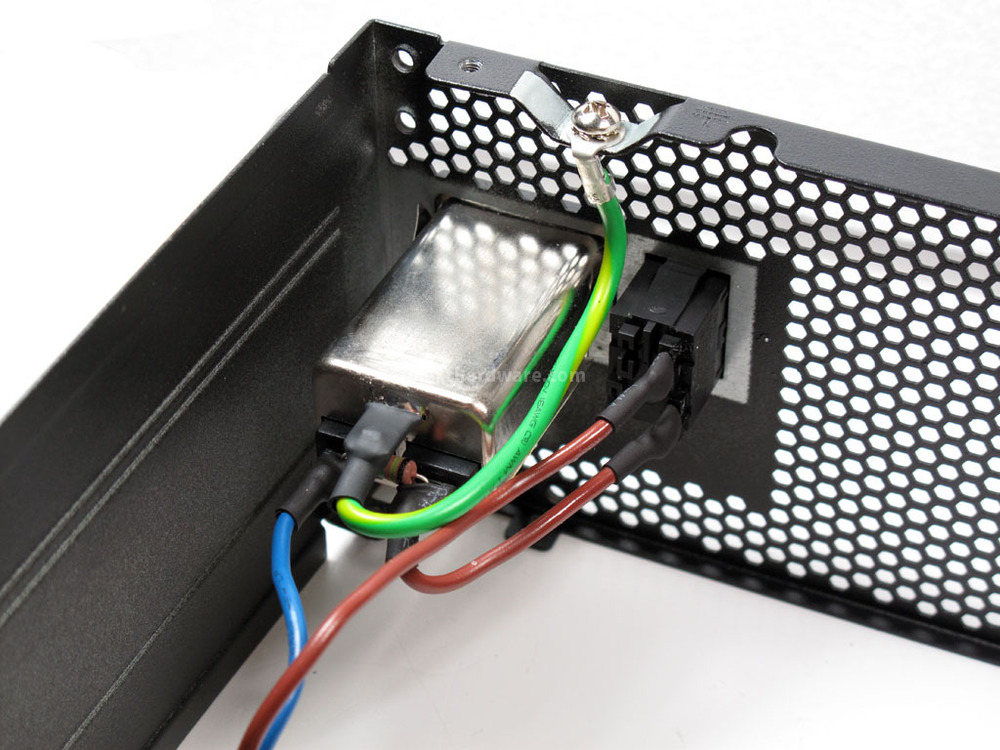

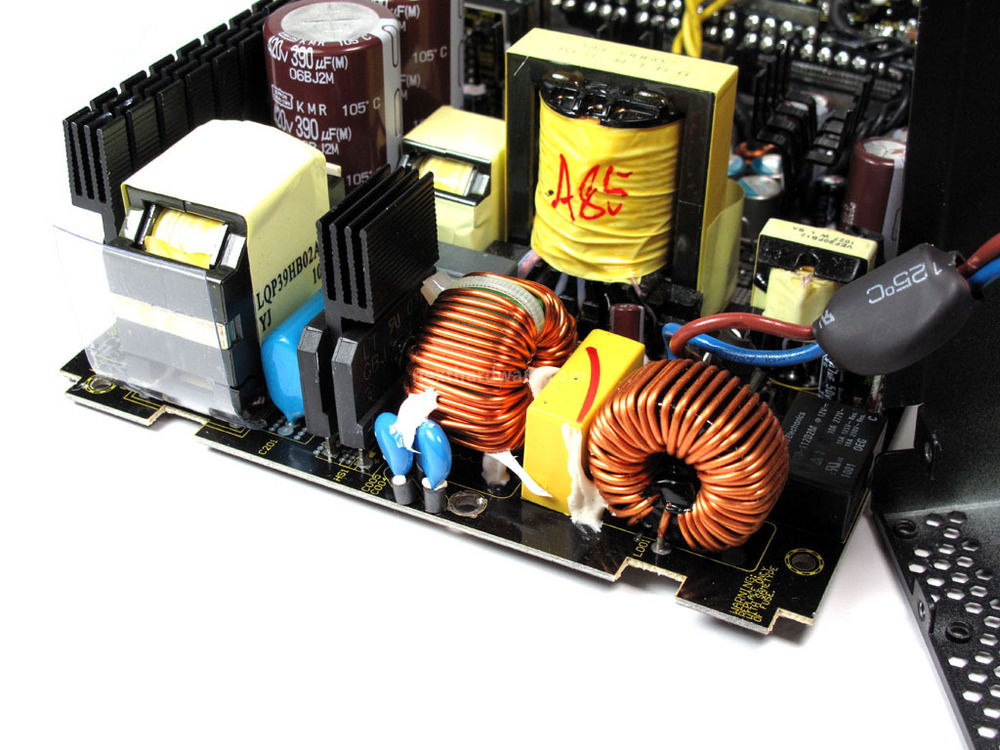

In primo piano sono visibili le parti di filtraggio passivo della corrente in ingresso: a sinistra, la presa di alimentazione filtrata e, a destra, le induttanze ed i condensatori con la tradizionale disposizione X/Y.

A concludere questa parte del circuito sono presenti due rettificatori di tensione dissipati da un heatsink .


Corsair AX-850 4. Interno: componentistica & layout 6  In questa immagine potete vedere la miniboard dove è installato il controller per la gestione del PFC Attivo.



Corsair AX-850 4. Interno: componentistica & layout 7

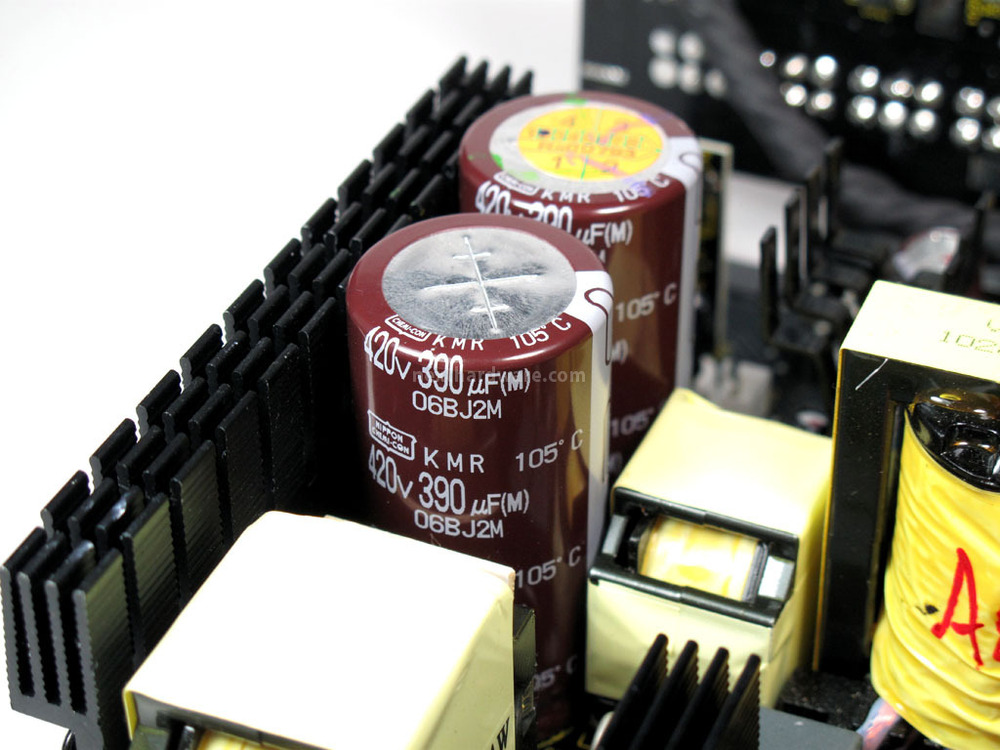

Coppia di condensatori in ingresso:



Condensatori elettrolitici Nippon Chemi-Con



Specifiche 420volt 390uF.



Corsair AX-850 4. Interno: componentistica & layout 8

Particolare degli integrati di controllo del PFC Attivo.


Corsair AX-850 4. Interno: componentistica & layout 9

Corsair AX-850 4. Interno: componentistica & layout 10

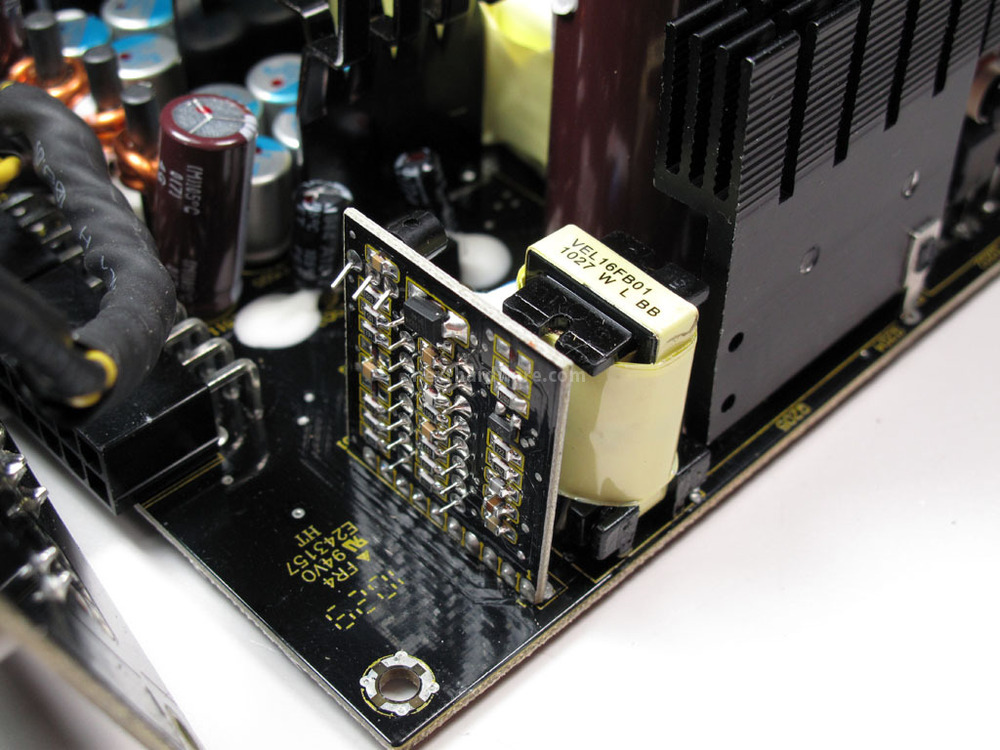

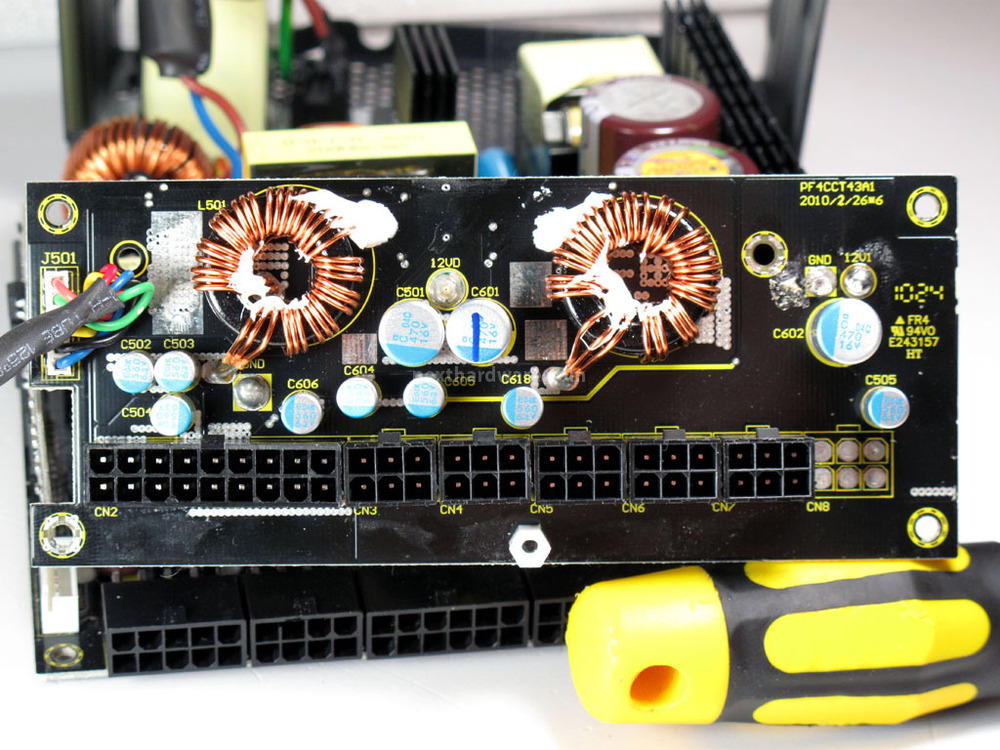

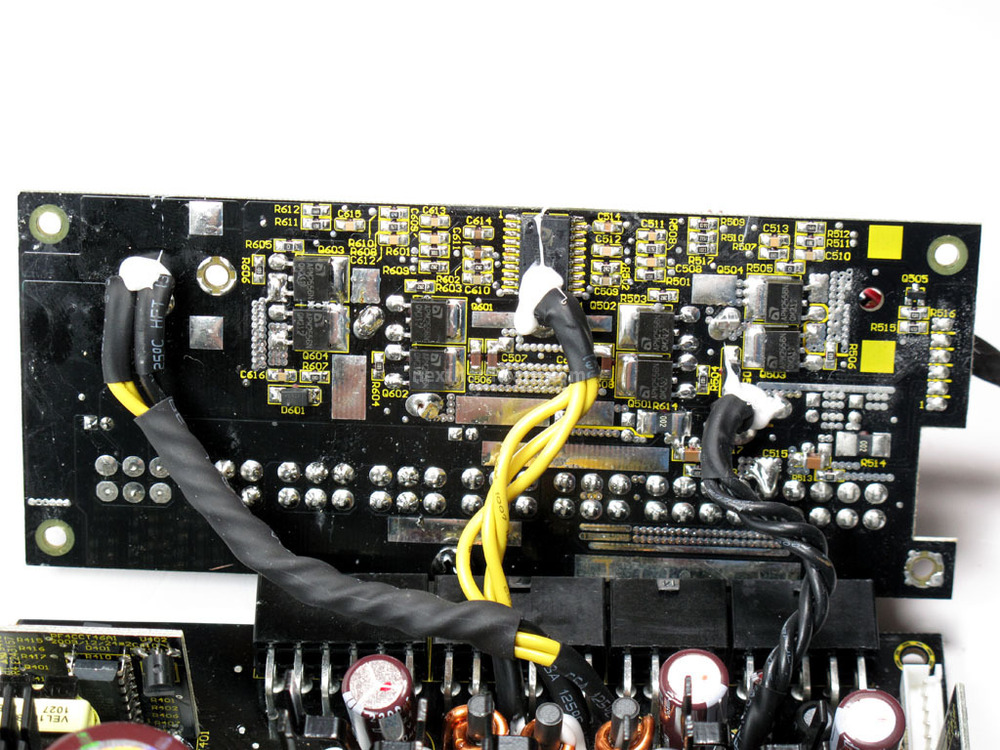

Parte fondamentale di questo alimentatore è la daughterboard dove è stato integrato il circuito composto dai convertitori DC-DC; in buona sostanza, possiamo concludere che circa metà del circuito che gestisce la corrente richiesta dal nostro computer, è stato miniaturizzato ed integrato in questo piccolo PCB.


Corsair AX-850 4. Interno: componentistica & layout 11  Corsair AX-850 4. Interno: componentistica & layout 12



La particolarità di questa fondamentale scelta progettuale è riassunta con estrema chiarezza nelle due immagini riportate sopra.

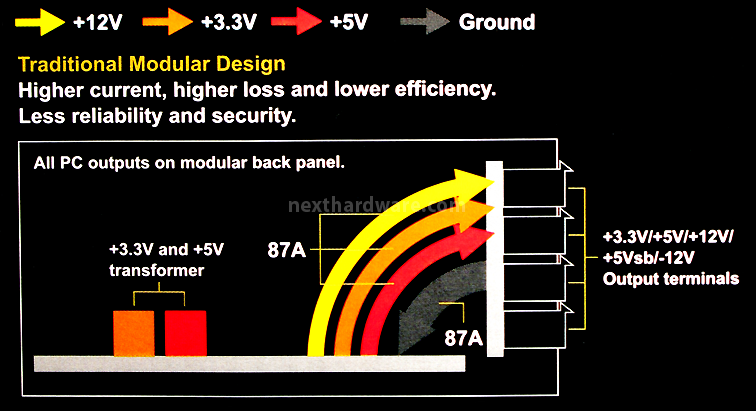

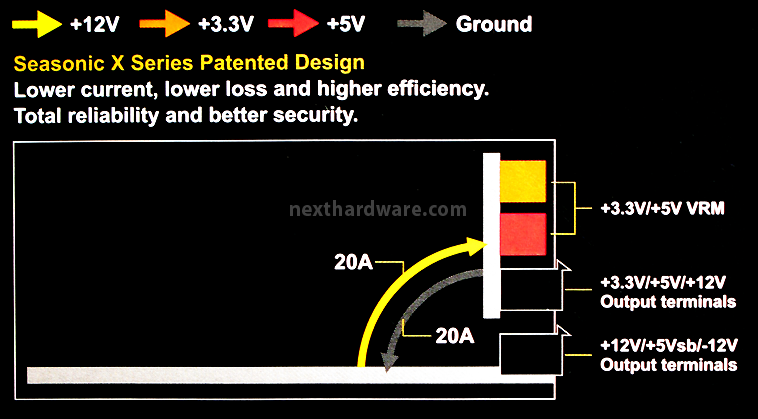

Spostare l'intero circuito di conversione DC-DC che gestisce i rail +3.3 e +5.0 volt direttamente nella daughterboard, permette di non creare ulteriori passaggi tra il PCB e le uscite +12.0 volt.

Questa semplice ma efficace soluzione consente di incrementare fortemente l'efficienza operativa, non tramite particolari soluzioni tecnologiche, ma semplicemente minimizzando gli sprechi ed ottimizzando le connessioni.


Corsair AX-850 4. Interno: componentistica & layout 13  Corsair AX-850 4. Interno: componentistica & layout 14



Quest'ultima versione del PCB utilizzata per il Corsair AX-850 è una esemplare dimostrazione delle capacità di Seasonic che, ricordiamo, è il reale produttore di questo alimentatore.

Lo sbroglio del circuito è ottimo e la qualità della saldature impeccabile.


Corsair AX-850 4. Interno: componentistica & layout 15

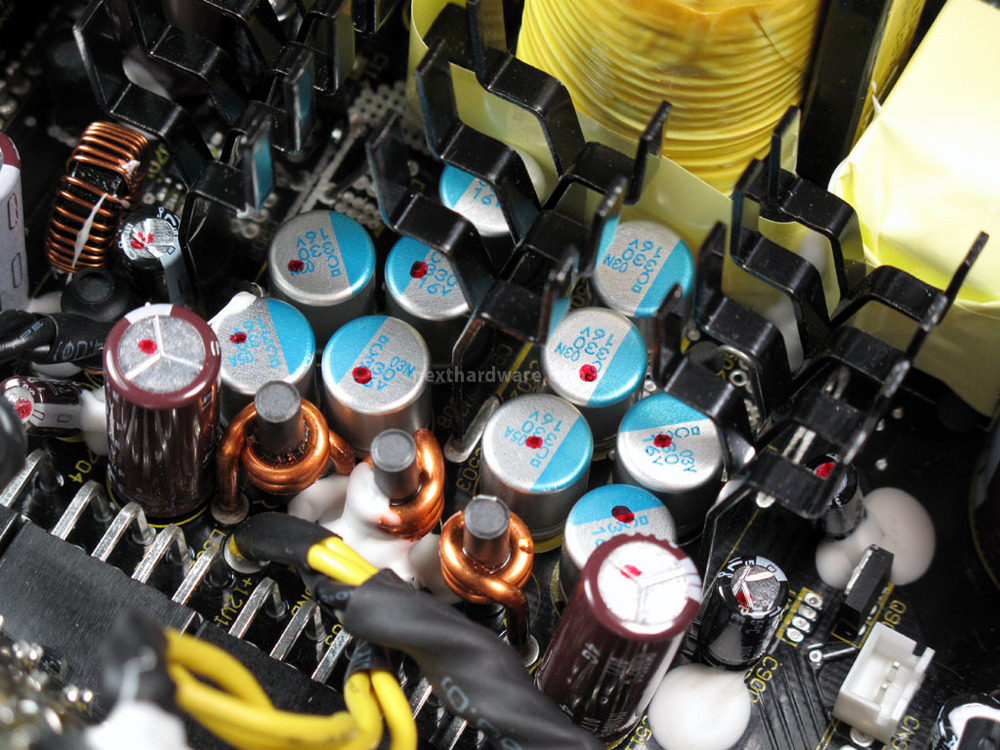

Condensatori in uscita:



Condensatori elettrolitici e polimerici Nippon Chemi-Con



Specifiche:

Elettrolitici 16volt 2200uF

Polimerici 16v 330uF
