14. Benchmark controller
SATA III & M.2 PCIe
In questa batteria di test valuteremo il comportamento del sottosistema di storage della ASUS ROG STRIX Z370-E GAMING.
Andremo quindi ad analizzare le prestazioni restituite dal PCH Intel Z370 sulle porte SATA III e sul connettore M.2, confrontandole con quelle rilevate sulle analoghe connessioni messe a disposizione dalla ASUS MAXIMUS IX APEX.
Per i test SATA III utilizzeremo un SSD Samsung 850 PRO 512GB, mentre per quanto riguarda quelli su interfaccia M.2 ci affideremo al velocissimo Samsung SM961 256GB, praticamente un 960 PRO in versione OEM.
Il benchmark prescelto è IOMeter 1.1.0 RC1, da sempre considerato il miglior software per il testing dei drive per flessibilità e completezza, che è stato impostato per misurare la velocità di lettura e scrittura sequenziale con pattern da 128kB e Queue Depth 32 e, successivamente, per misurare il numero di IOPS random sia in lettura che in scrittura, con pattern da 4kB "aligned" e Queue Depth 32.
Sintesi
La velocità in lettura sequenziale rilevata sulla connessione SATA corrisponde perfettamente a quella fatta registrare dal PCH Z270 mentre, in scrittura, la nuova STRIX accusa una lieve flessione.
La connessione M.2, al contrario, mostra un calo piuttosto consistente in lettura ma realizza, poi, la stessa prestazione della MAXIMUS IX APEX in scrittura.
La connessione SATA restituisce un numero di IOPS sostanzialmente uguale a quello fatto registrare rispettivamente sulla piattaforma Z270, mentre lo stesso non si può dire per la più veloce connessione M.2, in cui le due piattaforme a confronto si alternano, seppur con valori non molto distanti tra loro, contendendosi la prima posizione.
USB 3.1 Gen1 e USB 3.1 Gen2
Il chipset Z370, come visto in precedenza, integra nativamente sino a 10 porte USB 3.1 Gen1 non avendo quindi la necessità di essere affiancato da un controller di terze parti.
La più veloce connessione USB 3.1 Gen2 è invece pilotata da un controller di ultima generazione ASMedia ASM3142 avente a disposizone una larghezza di banda pari a 10 Gb/s.
Al fine di avere un quadro ancora più completo, le risultanze saranno messe a confronto con quelle offerte dal PCH Z270 e dal controller USB 3.1 Gen2 ASMedia ASM2142 presente sulla ASUS ROG MAXIMUS IX APEX.
Per le nostre prove ci siamo avvalsi del software CrystalDiskMark 5.5.0 x64 e di un SSD portatile Samsung T1 250GB per la connessione USB 3.1 Gen1, mentre per le USB 3.1 Gen2 abbiamo utilizzato un Super Talent RAIDDrive 120GB MLC.
Sintesi

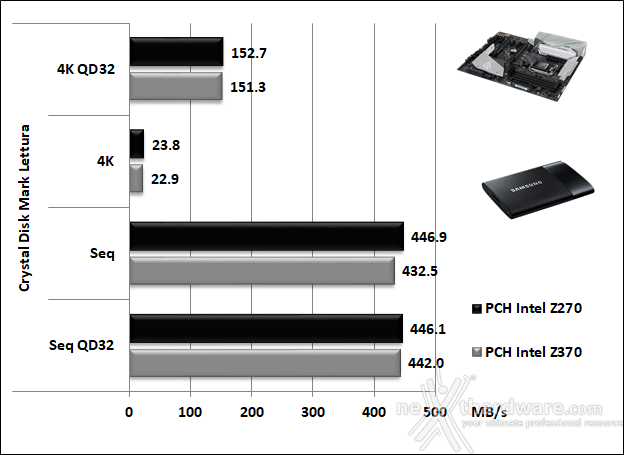

I risultati emersi ci indicano una leggera prevalenza del PCH Z270 nel test sequenziale ed una sostanziale parità con l'utilizzo degli altri pattern.

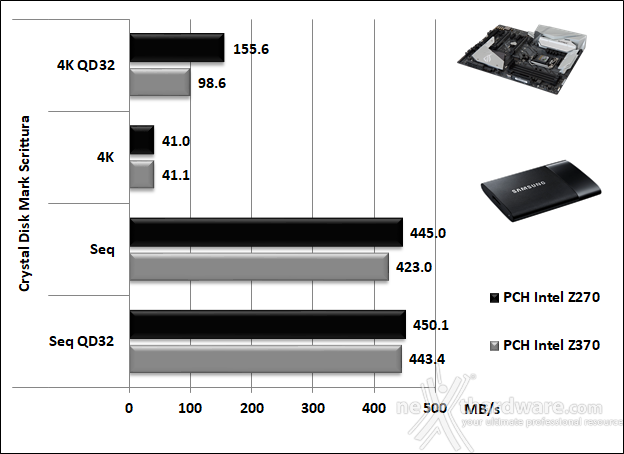

La prova in scrittura ci ripropone uno scarto simile al precedente test in modalità sequenziale ed una discreta differenza con il pattern 4K QD 32 in favore del PCH Z270, mostrando poi una situazione di completa parità con pattern 4K.

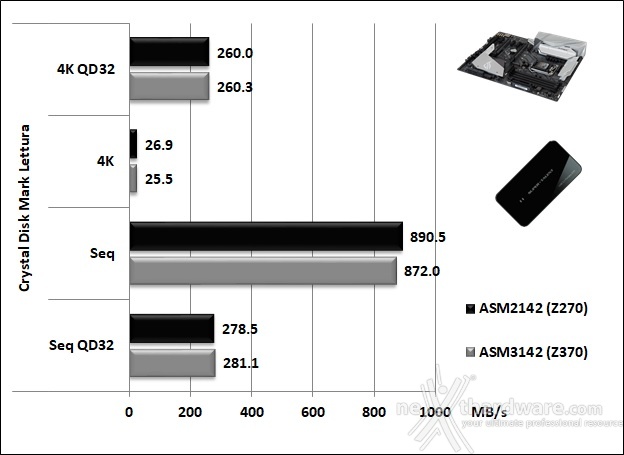

I test in lettura sulla porta USB 3.1 Gen2 restituiscono valori pressoché allineati, ad eccezione della modalità sequenziale che vede prevalere il controller più datato.

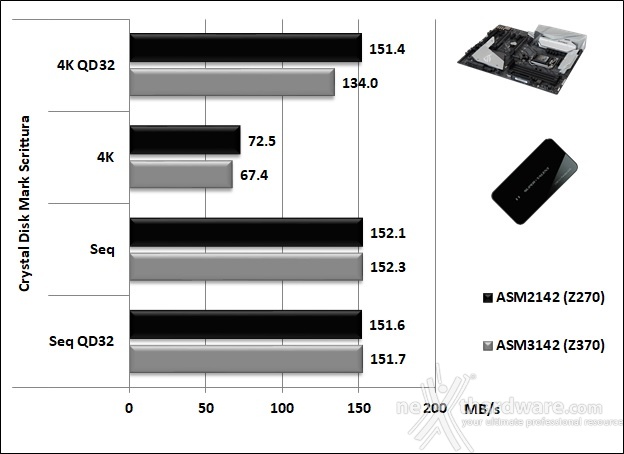

In scrittura, probabilmente per un limite del drive utilizzato, riscontriamo una sostanziale situazione di parità nei test sequenziali ma, ancora una volta, una leggera superiorità del controller ASM2142 nei due rimanenti test.
