AORUS P850W

12. Accensione e ripple

L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.

Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.

Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.

Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.

Altrettanto importante è la variazione all'atto dell'accensione.

Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.

Â

Â

Â

L'AORUS P850W mostra una buona progressione sulla linea da 12V durante la fase di accensione, con la tensione che passa dal 10% al 90% del valore nominale in appena 10ms.

Più rapide, ma meno pulite, risultano le rampe di salita delle tensioni da 5 e 3,3 volt; tuttavia, vista l'estrema rapidità, le due flessioni registrate risultano in realtà trascurabili.

Â

Â

Â

Â

Â

Â

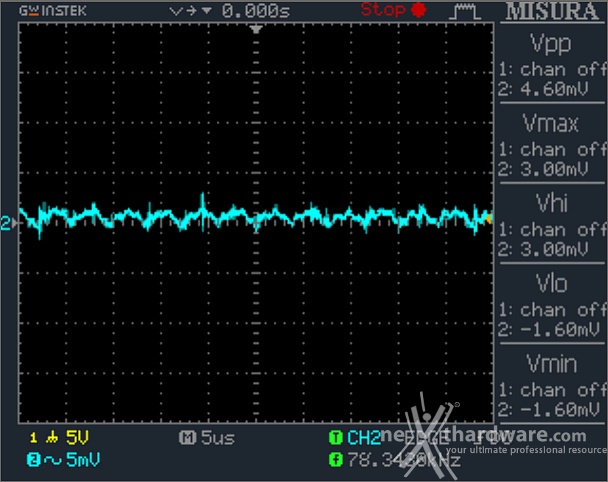

Il ripple rilevato sulla tensione da 12V risulta estremamente contenuto superando a pieno carico di poco gli 11mVpp, un risultato strabiliante se consideriamo che simili valori sono stati sino ad ora riscontrati solo sui migliori alimentatori di alta gamma.

I condensatori aggiuntivi applicati a ridosso dei connettori, sebbene poco gradevoli esteticamente, dimostrano in questo caso tutta la loro efficacia.

Inutile sottolineare che il limite di 120mV imposto dallo standard ATX è stato ampiamente rispettato.

Â

Â

Â

Â

Â

Â

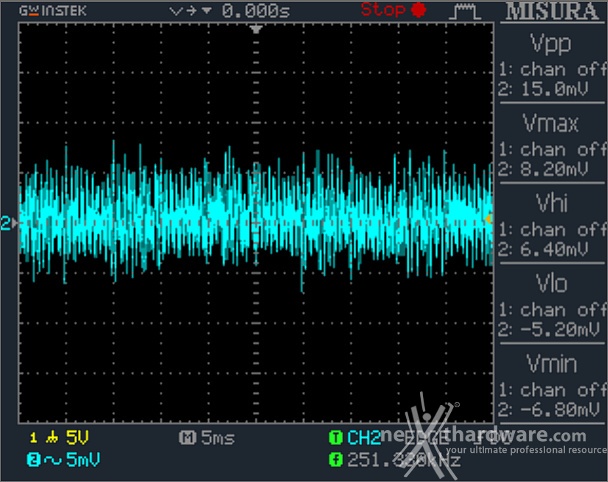

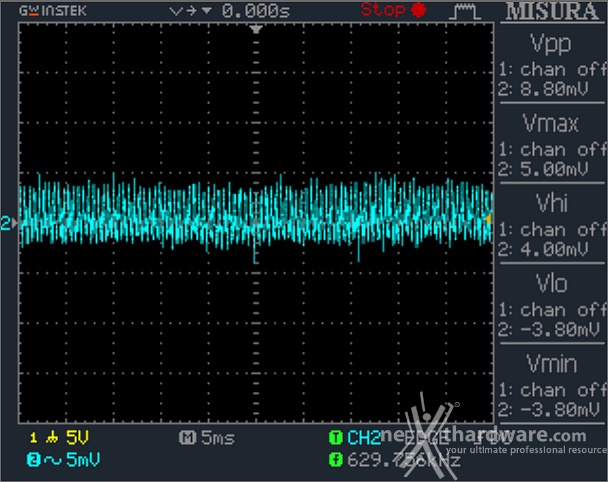

Risultato meno sorprendente, ma comunque estremamente valido, ci si presenta sulla linea da 5V, con un'oscillazione massima registrata a pieno carico di 15mVpp.

Anche in questo caso il limite di 50mV è decisamente distante.

Â

Â

Â

Â

Â

Â

Anche la linea da 3,3V mostra un grado di pulizia eccellente con un'oscillazione inferiore ai 12mV contro i 50mVpp imposti come limite dallo standard ATX.

Sebbene l'adozione di condensatori esterni, applicati direttamente sui cavi, ci avesse anticipato fin da subito una particolare attenzione riservata da GIGABYTE al grado di pulizia delle tensioni fornite dal suo AORUS P850W, i risultati ottenuti ci hanno decisamente sorpresi con valori degni di tutt'altra fascia di appartenenza.
