Per la nostra osservazione dettagliata partiamo, come al solito, dall'ingresso con il filtro EMI che la fa da padrone.

I componenti (numero e tipologia non confermati) disposti a ridosso del connettore d'ingresso vengono completati da una coppia di induttori ed una doppia coppia di condensatori disposti sul PCB.

Ovviamente, non poteva mancare il fusibile d'ingresso ed il MOV (Metal Oxide Varistor) disposti a ridosso degli innesti per i cavi di alimentazione.

Ricordiamo che lo scopo del filtro d'ingresso è quello di impedire alle componenti in alta frequenza, generate dai transistor di switching, di ritornare sulla rete elettrica e di evitare che eventuali disturbi esterni possano influenzare le tensioni d'uscita.

Il varistore (MOV) ha, invece, la funzione di proteggere, entro certi limiti, l'alimentatore dalle scariche elettriche.

La sezione è di ottimo livello sia per il numero che per la qualità dei componenti utilizzati.



Seasonic X-750 80Plus Gold 5. Componentistica & Layout - Parte 2 2

Particolare del doppio ponte raddrizzatore con relativo dissipatore;

  •  GBJ 1506
    • 15A @ 80°C con dissipatore



La tensione, successivamente, arriva al doppio ponte raddrizzatore in cui la componente negativa della tensione sinusoidale viene ribaltata in valori positivi, generando un doppia semionda a 100Hz.

I due componenti utilizzati da Seasonic consentono di erogare complessivamente ben 30A lasciando, quindi, un ampio margine per fornire la corrente necessaria a sviluppare i 750W di targa.


Seasonic X-750 80Plus Gold 5. Componentistica & Layout - Parte 2 3

Condensatore primario Nippon Chemi-con

  • 2 x 270uF 420V 105°C



I due condensatori primari mettono a disposizione 540uF; non si tratta di un valore estremamente elevato, ma certamente commisurato alle necessità del modello in esame.

Gli stessi sono certificati per operare sino a 105°C garantendo, in tal modo, stabilità ed affidabilità anche con un utilizzo a temperature piuttosto elevate, facilmente riscontrabili nel funzionamento in modalità fanless.



Seasonic X-750 80Plus Gold 5. Componentistica & Layout - Parte 2 4

Particolare del diodo e dei Mosfet riservati al sistema di controllo del fattore di potenza:



I Mosfet facenti parte del sistema PFC sono due e vengono dissipati tramite un elemento in allumino dedicato.

Tali componenti, controllati da un apposito circuito, agiscono sull'induttore toroidale adiacente e sui condensatori primari alterandone il funzionamento.

In questo modo si riesce a compensare lo sfasamento tra l'onda di tensione e quella di corrente, riducendo al minimo gli "sprechi" ed alleggerendo, quindi, il conto per l'energia elettrica utilizzata a tutto vantaggio dell'efficienza.

I transistor di switching che incrementano la frequenza della tensione di alimentazione a diverse decine di KHz sono quattro, in configurazione Full-Bridge.

Tale configurazione, tralasciando quella a doppia fase di alcuni modelli, è al momento la migliore struttura impiegata sugli alimentatori di fascia alta.



Seasonic X-750 80Plus Gold 5. Componentistica & Layout - Parte 2 5

Particolare dello stadio primario di switching.

4 x Mosfet 5R399

  • 6A @ 100°C


La tensione in alta frequenza consente, a questo punto, l'utilizzo di un trasformatore di piccole dimensioni che abbassa la tensione dai circa 300V dello stadio primario a poco più di 12V .



Seasonic X-750 80Plus Gold 5. Componentistica & Layout - Parte 2 6  Particolare del trasformatore.



Una volta ridotta la tensione a valori compatibili con gli stadi successivi, è necessario filtrare le forti oscillazioni prodotte dai transistor di switching.

L'operazione viene affidata ad un numero non precisato di Mosfet ancorati alla daughter-card posta a ridosso del trasformatore.



Seasonic X-750 80Plus Gold 5. Componentistica & Layout - Parte 2 7  Data la presenza di un dissipatore in alluminio che copre completamente la circuiteria sottostante, non siamo in grado di fornire indicazioni sul numero ed il modello dei rettificatori utilizzati.



I regolatori d'uscita sono tutti elettricamente collegati tra di loro, così come i cavi di collegamento che trasferiscono la corrente al PCB delle connessioni modulari.

Il Seasonic X-750 è quindi un alimentatore single rail.

La sezione di filtraggio finale è distribuita tra il pannello delle connessioni modulari (per le tensioni inferiori) ed il PCB principale (per la tensione da 12V), utilizzando un discreto numero di condensatori sia elettrolitici che allo stato solido.



Seasonic X-750 80Plus Gold 5. Componentistica & Layout - Parte 2 8

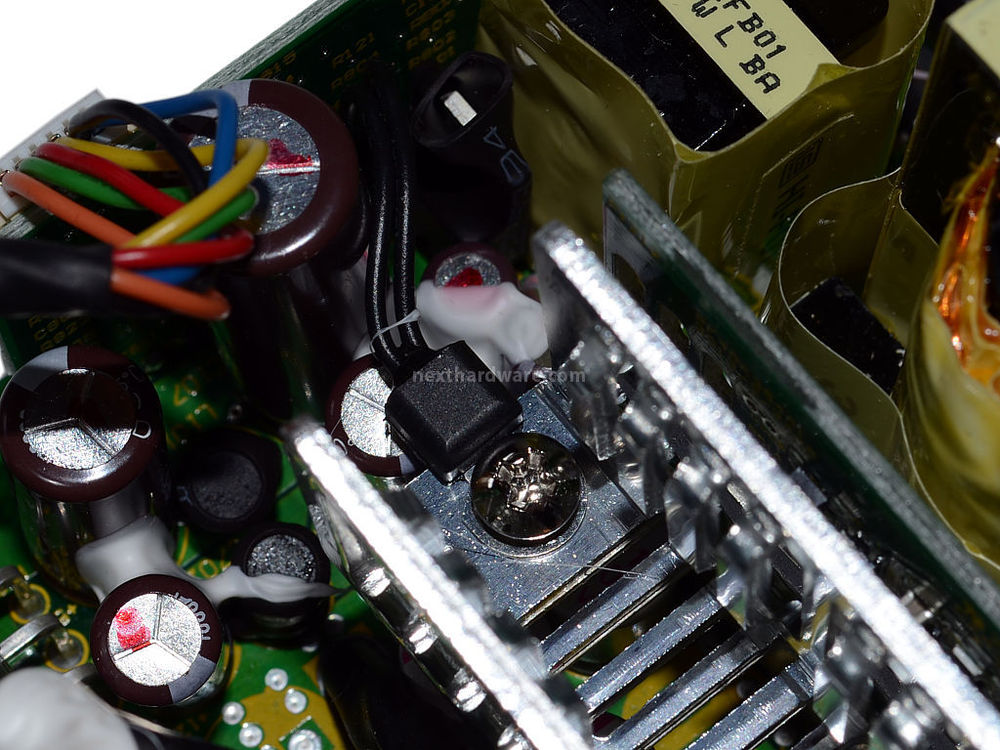

Particolare della sonda di temperatura ancorata al dissipatore dello stadio secondario.

Grazie a tale elemento, il sistema di controllo riesce ad individuare il momento esatto nel quale attivare la ventilazione, se in modalità ibrida, o adeguare il regime di rotazione.



Le tensioni da 5 e 3,3 Volt sono generate da moduli DC-DC ricavati su entrambe le facce del pannello delle connessioni modulari.

I transistor utilizzati per ogni modulo DC-DC sono tre,  contro i quattro che si trovano sulle soluzioni più estreme.



Seasonic X-750 80Plus Gold 5. Componentistica & Layout - Parte 2 9

Particolare del circuito DC-DC per la generazione delle tensioni da 5 e 3,3 Volt.

3 x 0906NS

  • 40A @ 100°C

Controller APW7159



I componenti utilizzati consentono, comunque, di erogare senza alcuna difficoltà i 25A dichiarati.



Seasonic X-750 80Plus Gold 5. Componentistica & Layout - Parte 2 10

Particolare del controller dei transistor di switching.

CM6901



L'integrato che gestisce lo stadio primario di switching è posizionato sulla daughter-card dei rettificatori d'uscita.



Seasonic X-750 80Plus Gold 5. Componentistica & Layout - Parte 2 11

Il chip preposto ai sistemi di protezione:

Weltrend WT7527V



L'integrato che si occupa dei sistemi di protezione è il WT7527V che integra gran parte dei controlli necessari ad un alimentatore di fascia alta.

Mancano all'appello solo l'OPP (Over Power Protection) compensato dall'OCP (Over Current Protection) e l'OTP (Over Temperature Protection), funzione che, con tutta probabilità, è gestita dall'unità di controllo della ventola.



Seasonic X-750 80Plus Gold 5. Componentistica & Layout - Parte 2 12

Particolare del controller PWM per la tensione di stand-by (5Vsb).


Concludiamo con il controller per la tensione di stand-by, posizionato a ridosso dei trasformatori.

Tale integrato consente la generazione della tensione da 5Vsb indispensabile al funzionamento dell'alimentatore quando non è attivo.
