Caratteristiche tecniche
| | Top | Reservoir |
| Dimensioni | 80x80x25mm | 80x80x43(55 con tappo) mm |
| Filettature | 3 x 1/4”G | 3 x 1/4”G + 1 x 1” (per il tappo) |
| Capacità | 0 ml | 110ml |
| Materiale | Plexyglass | Plexyglass |
In the box
| | |

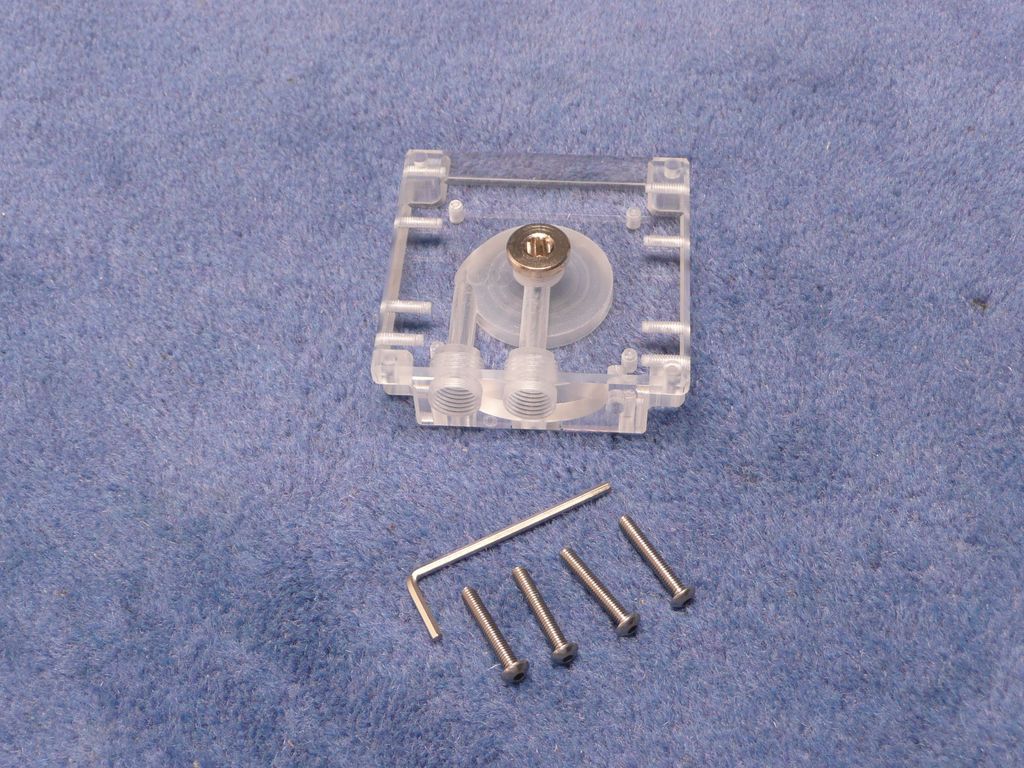

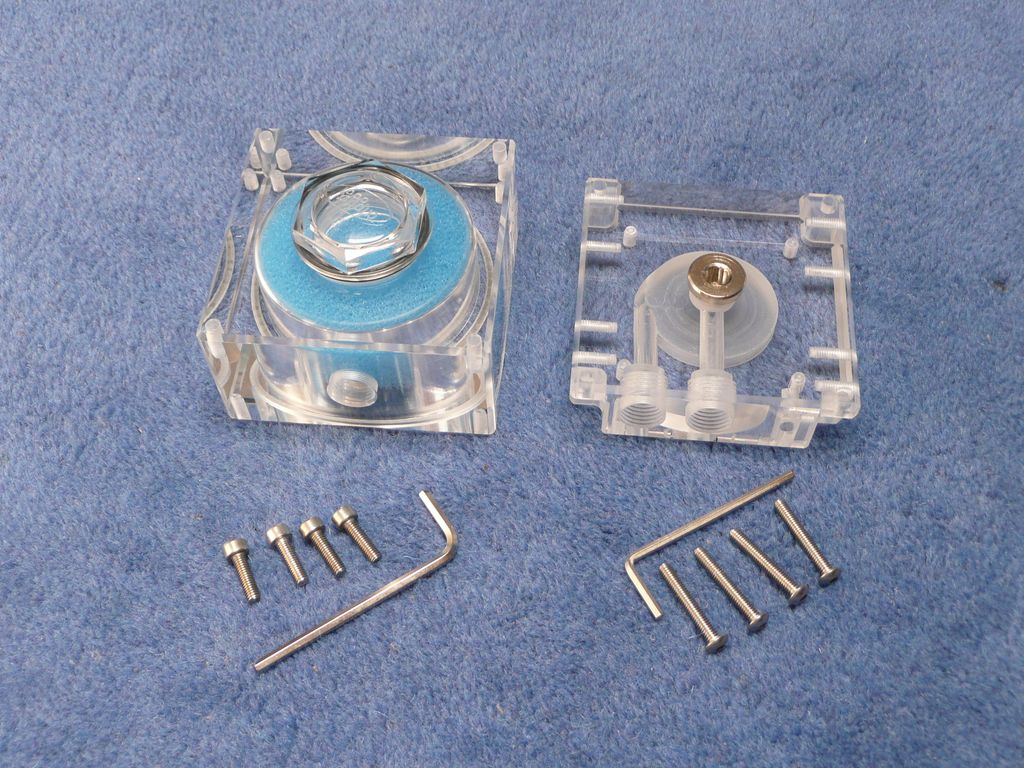

| La dotazione del top include: la cover in plexyglass, le quattro viti con testa a brugola e la chiave per serrarle. E' inoltre incluso un tappo per chiudere la filettatura inutilizzata. | Acquistando la reservoir abbiamo in dotazione un top con, in aggiunta, la reservoir da sovrappore ad esso. Anche in questo caso sono forniti viti e chiavi per il montaggio |
Particolari del top

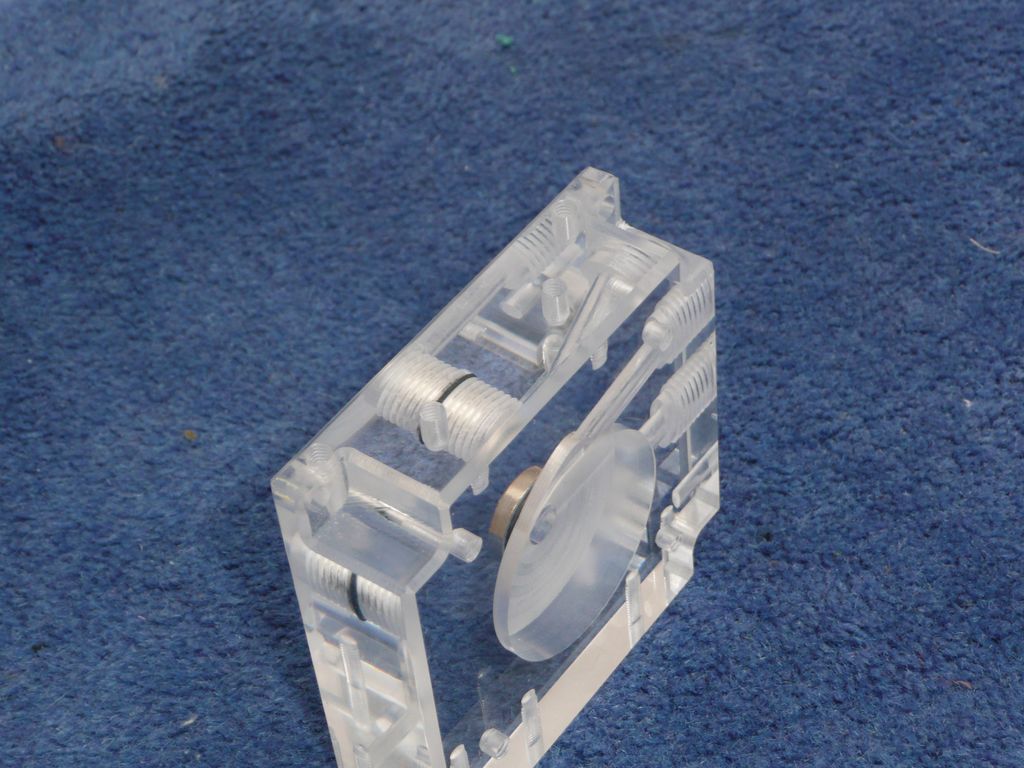

| | Sul lato sono presenti varie filettature per alloggiare la pompa nei vani da 3,5”. |

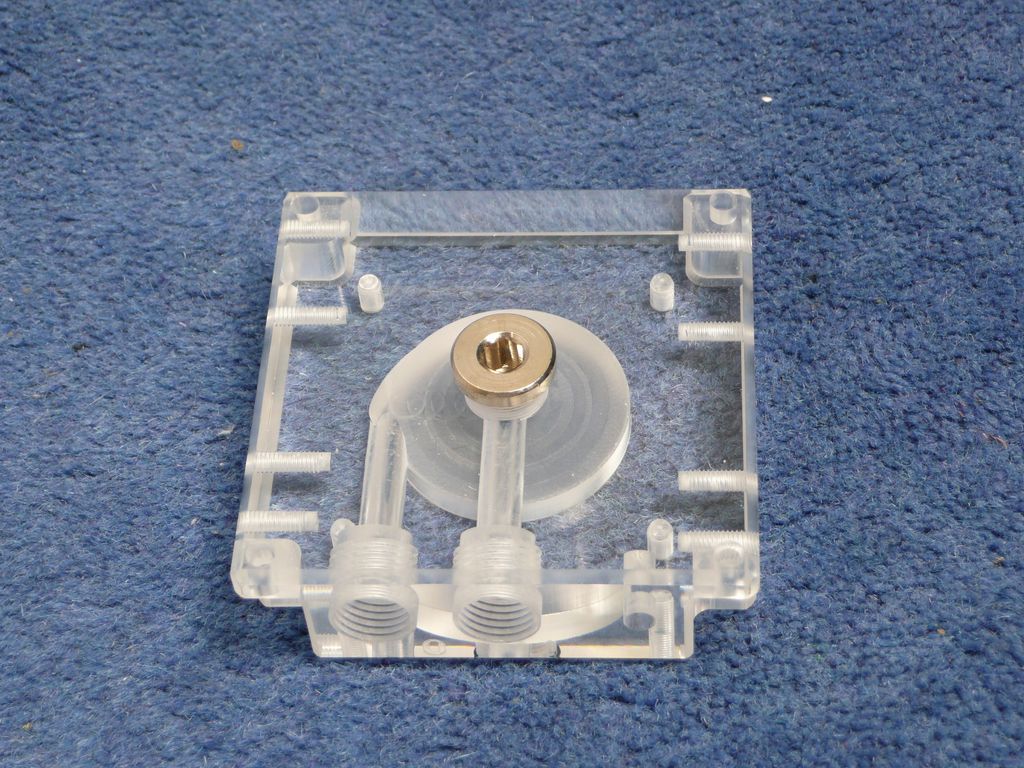

| | Vista superiore del top. Si può notare la camera interna dove lavorerà il rotore. La filettatura superiore può accogliere il raccordo di ingresso; come vedremo in seguito sarà la scelta che ci garantirà migliori performance. Sfruttando i fori alle quattro estremità del top è possibile fissare la pompa in un alloggio per ventole da 8cm. |

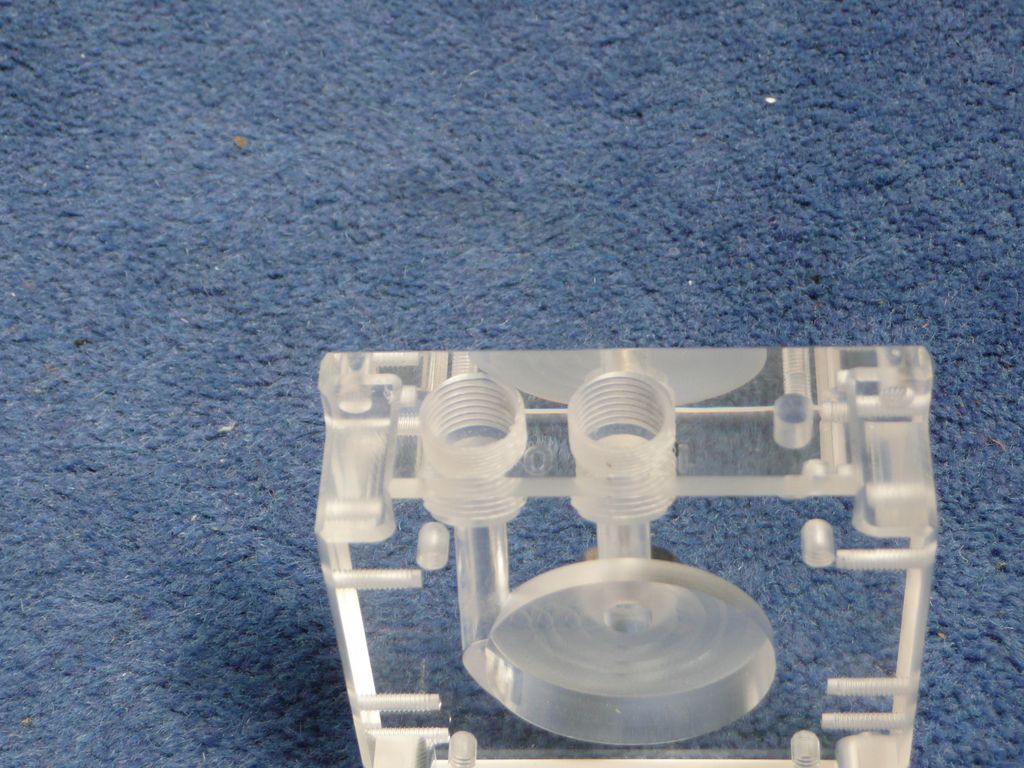

| | Particolare dei raccordi laterali. La filettatura a sinistra accoglie il raccordo di uscita mentre quella di destra può accogliere il raccordo di ingresso (sebbene sia consigliabile usare l'ingresso in alto). Per i modders più incalliti è inoltre presente un foro che permette l'installazione di un led da 5mm. |
Particolari della reservoir

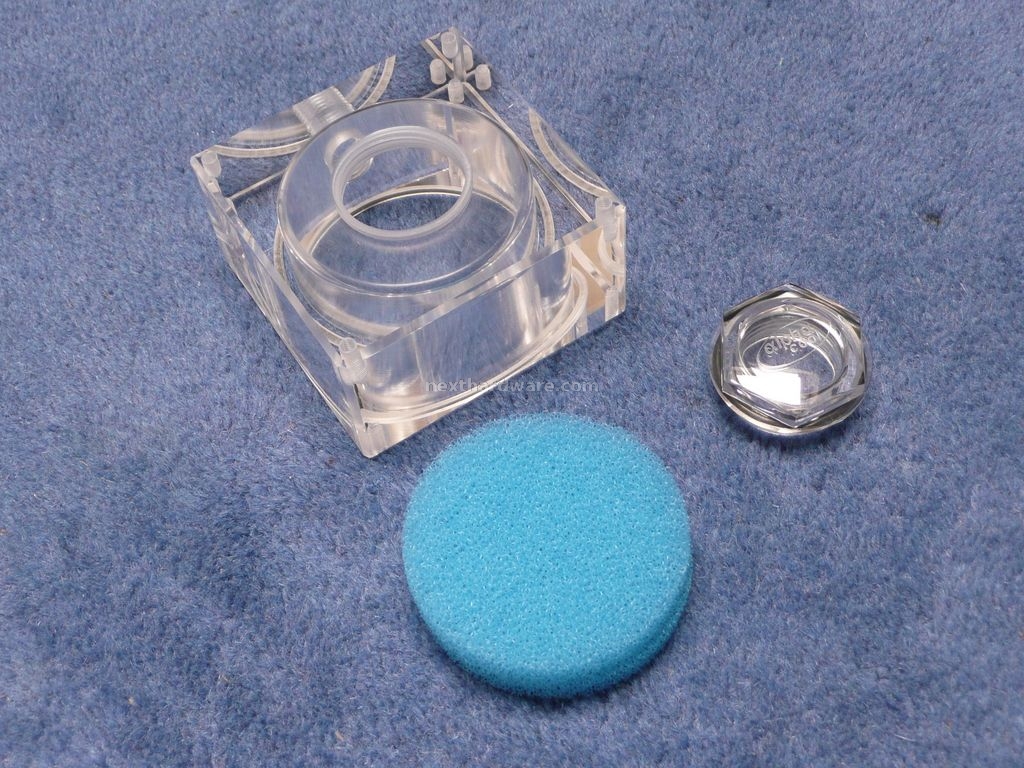

| | A destra la reservoir una volta smontata. Possiamo notare il tappo (con o-ring di tenuta integrato) ed il filtro per catturare l'aria. |

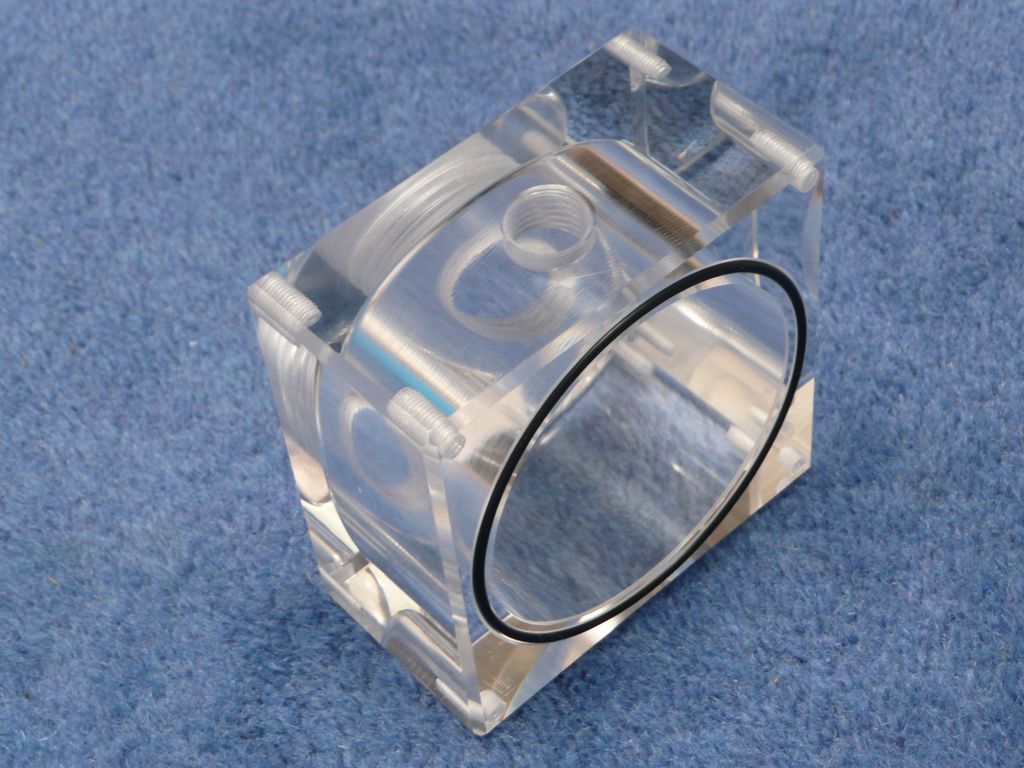

| | Particolare della parte inferiore e della filettature da 1/4”G per l'ingresso del flusso. Si nota l'o-ring nella sua sede che andrà a garantire la tenuta idraulica nell'accoppiamento tra top e reservoir. |

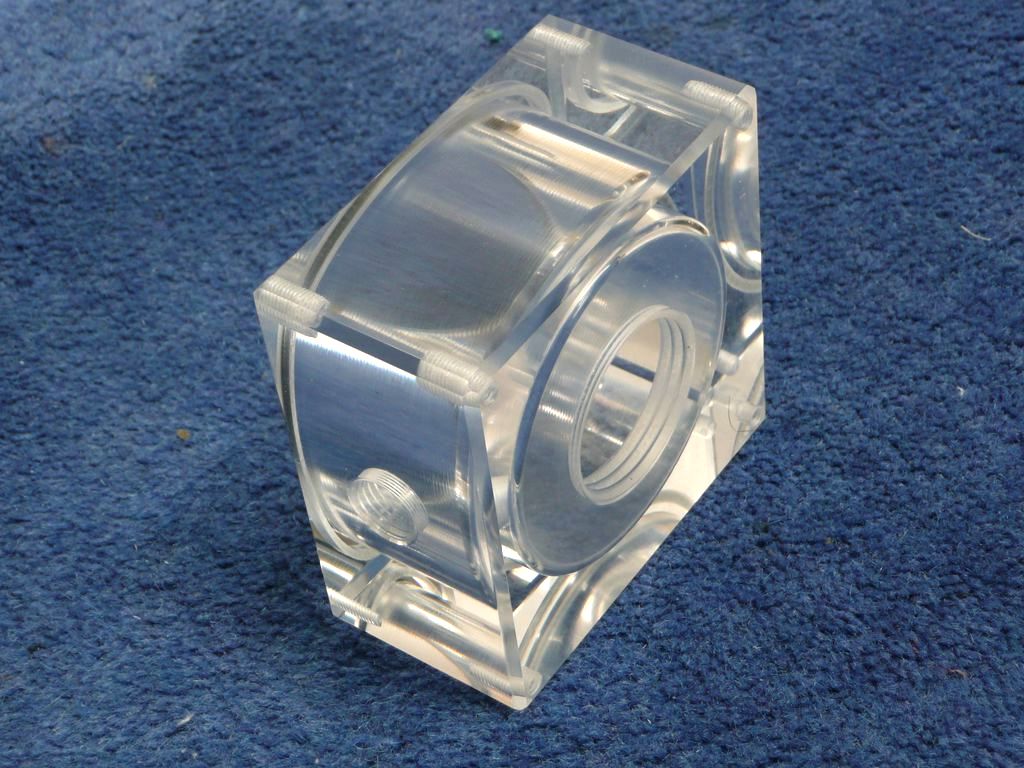

| | Nella parte superiore troviamo la sede per il tappo oltre alle quattro filettature che permettono di fissare il top in un alloggio per ventole da 8cm. |

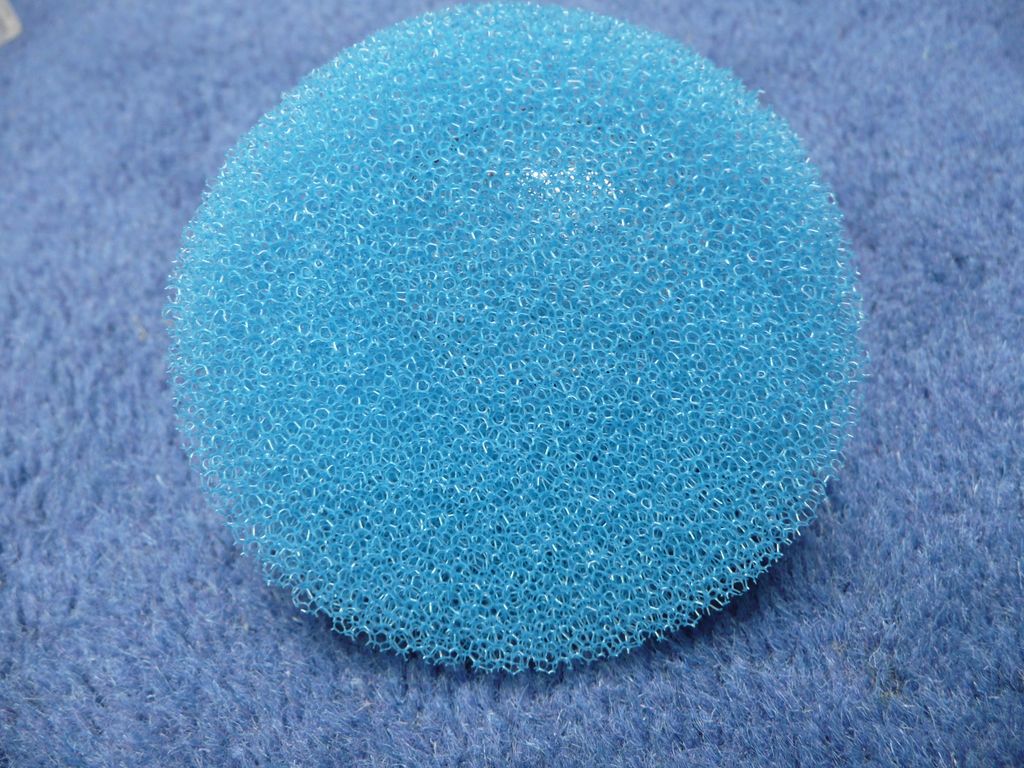

| | Un particolare del filtro per l'aria in dotazione. Il suo compito è quello di impedire alle bolle d'aria di essere risucchiate dal raccordo di ingresso del top. |
