Regolazione Tensione



I test di regolazione della tensione vengono effettuati collegando tutte le linee elettriche al nostro PowerKiller e simulando il comportamento dell'alimentatore con carichi comparabili a quelli di una postazione reale.

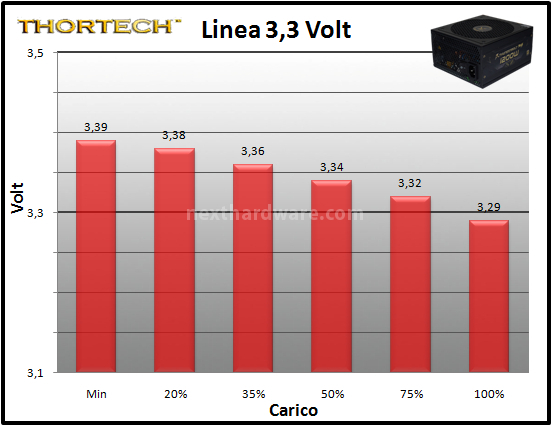

Linea +3,3 volt

Thortech Thunderbolt PLUS 1200W 10. Test: regolazione tensione 1

Tensione media 3.346 volt

Scostamento dal valore ideale (3,33 volt) = 0.48%

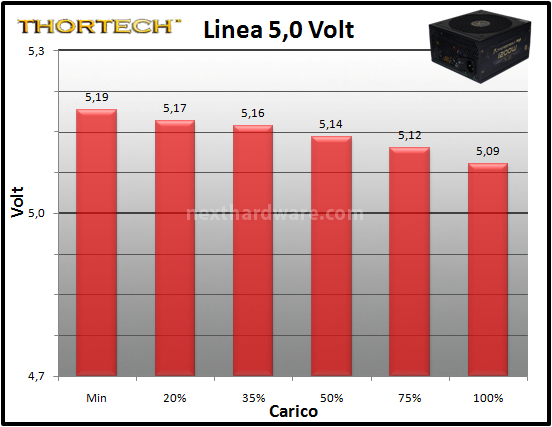

Linea +5,0 volt

Thortech Thunderbolt PLUS 1200W 10. Test: regolazione tensione 2

Tensione media 5.145 volt

Scostamento dal valore ideale (5,0 volt) = +2.9%

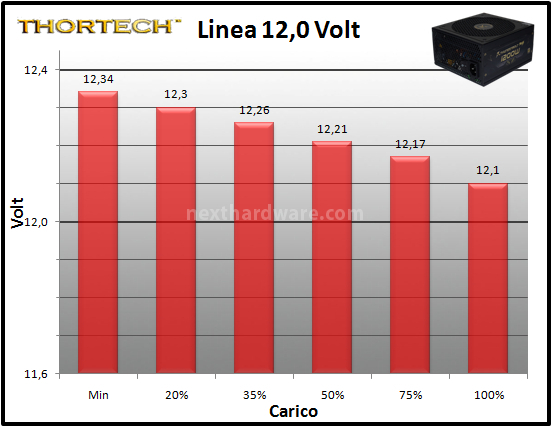

Linea +12,0 volt

Thortech Thunderbolt PLUS 1200W 10. Test: regolazione tensione 3

Tensione media 12.230 volt

Scostamento dal valore ideale (12,0 volt) = +1.91%



Con la simulazione di carico lineare viene confermata l'ottima qualità del Thunderbolt Plus 1200W.

Le tensioni non risentono eccessivamente del carico applicato e si mantengono sempre al di sospra del valore nominale per ogni linea anche alla massima erogazione.

Come di consueto, abbiamo portato l'alimentatore al limite delle sue possibilità; di seguito i risultati ottenuti:



Sovraccarico

Overload test
Max Output Power
 1616 W
Max Output Current
 132 A
Percentage Increase
 +35%
12V
 12,00 V
5V
 5,06 V
3,3V
 3,25 V



Il sistema di protezione da sovracorrente (OCP) è entrato in funzione appena superati i 132A, con una potenza erogata superiore ai 1600W.

Possiamo quindi ritenere attendibili le dichiarazioni di Thortech che davano come minima potenza di picco sostenibile 1400W.

L'efficienza in tali condizioni è del 90% con un assorbimento dalla rete elettrica di 1796W.
