Seasonic Snow Silent 750W

12. Test di accensione e ripple

L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.

Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.

Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.

Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.

Altrettanto importante è la variazione all'atto dell'accensione.

Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.

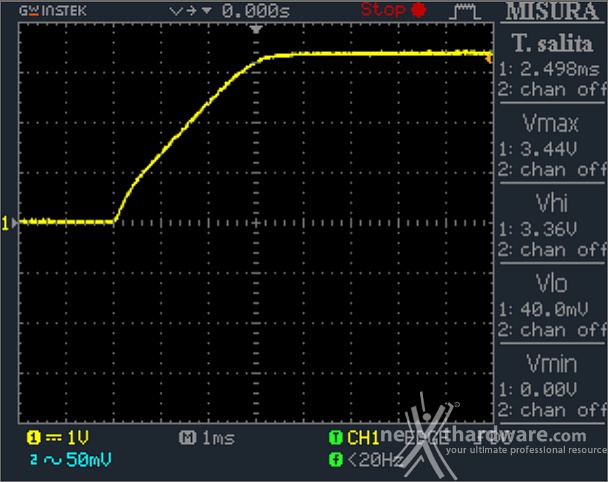

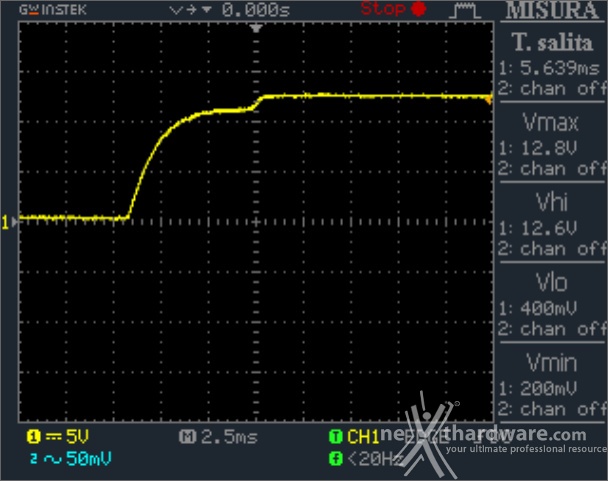

L'accensione dello Snow Silent 750W è fulminea, con tempi di salita inferiori ai 6ms, quindi più rapidi sia rispetto al modello X-750 che allo Snow Silent 1050W.

Sebbene la salita delle tensioni da 5 e 3,3 volt sia continua, quella riscontrata sulla linea principale mostra un piccolo sbalzo in prossimità del valore a regime che, ovviamente, non crea alcun problema, sia per entità che per durata.

L'alimentatore diviene completamente operativo in 370ms.

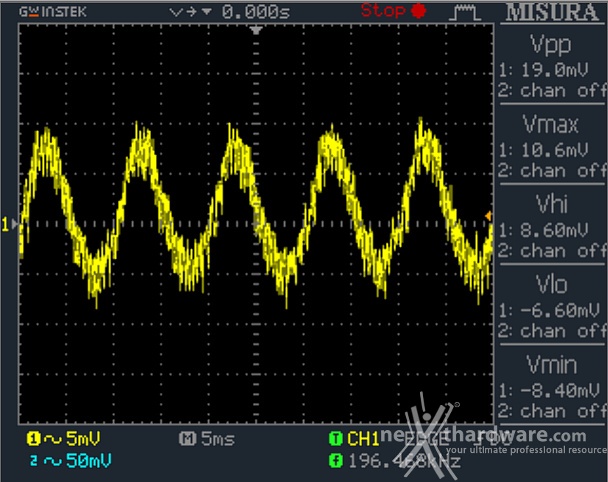

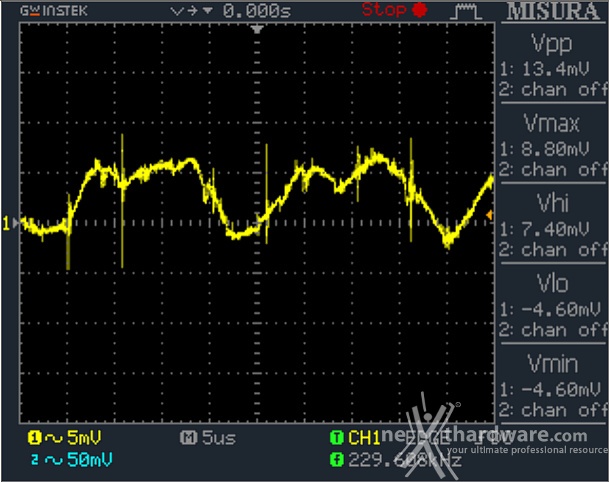

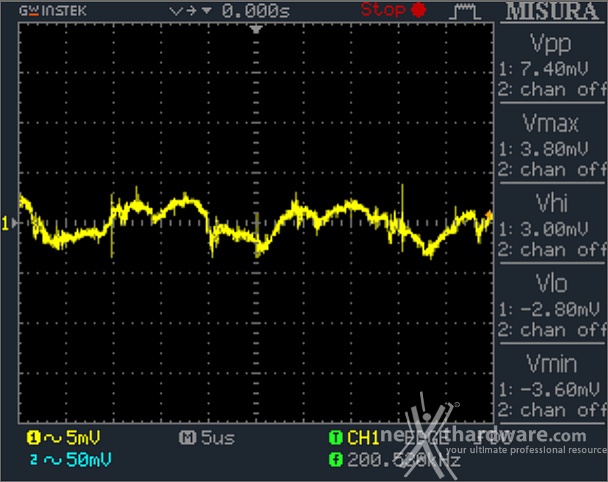

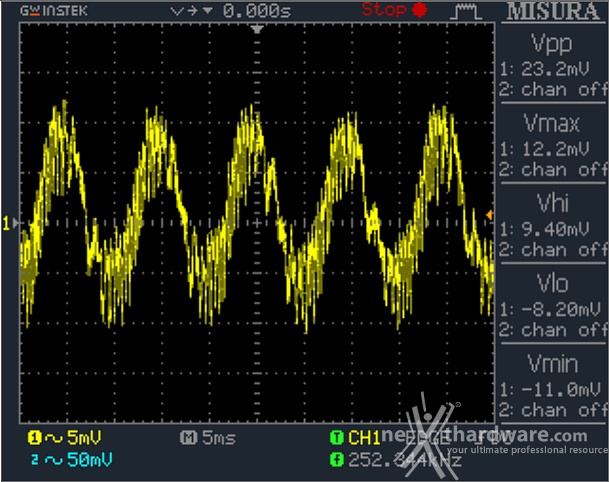

L'andamento del ripple sulla linea da 12V, come del resto anche le altre, ha lo stesso identico andamento di quello osservato sul Seasonic X-750, ma presenta escursioni decisamente inferiori.

Con un'oscillazione massima inferiore ai 25mV possiamo ritenerci ampiamente soddisfatti del grado di pulizia raggiunto, nettamente inferiore al limite dei 120mV imposto dallo standard ATX.

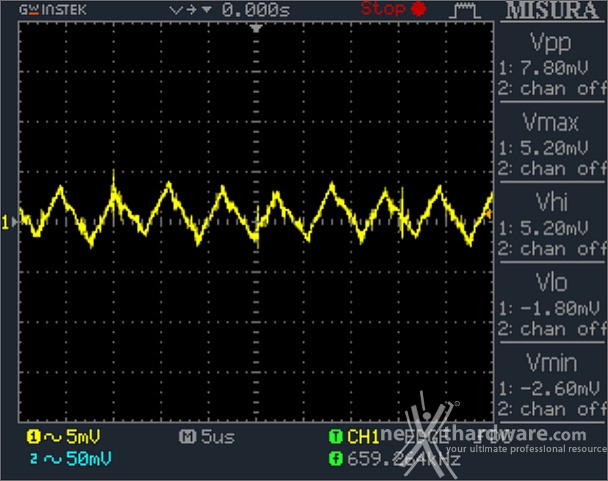

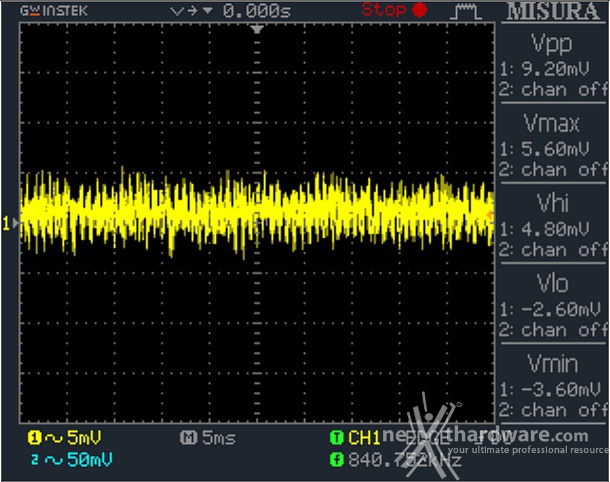

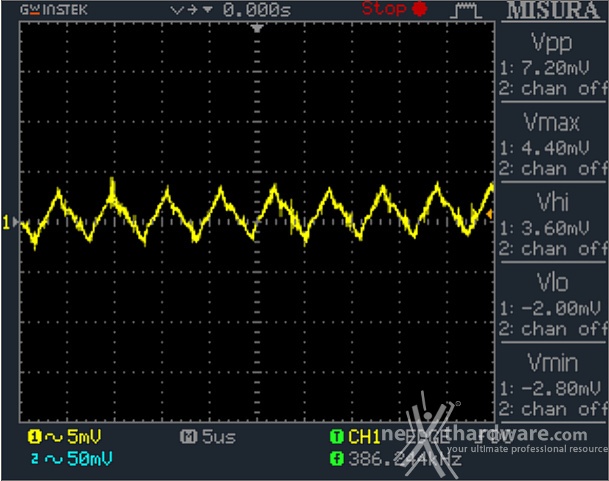

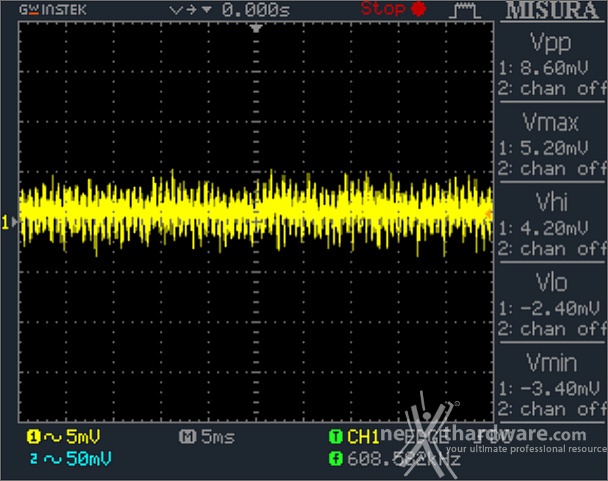

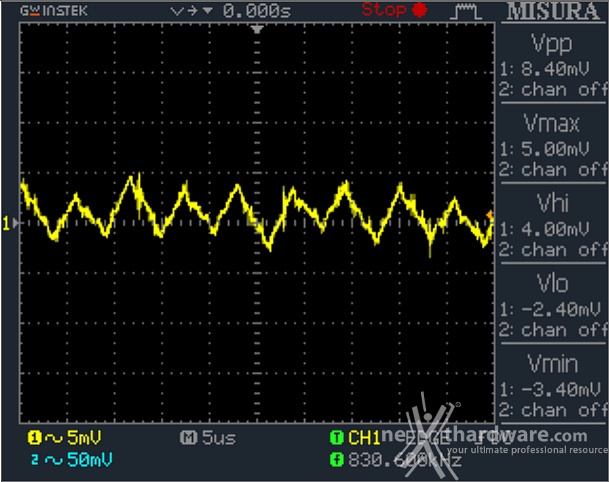

Anche per la tensione da 5V il miglioramento è netto, persino rispetto allo Snow Silent 1050W.

Le oscillazioni restano contenute abbondantemente entro i limite dei 50mV, con una escursione di circa 10mV.

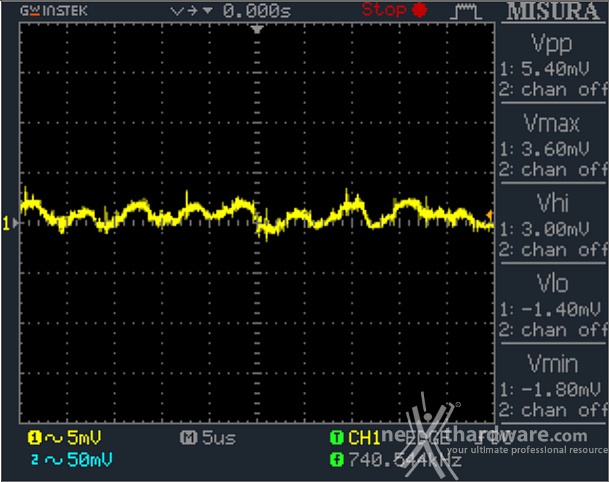

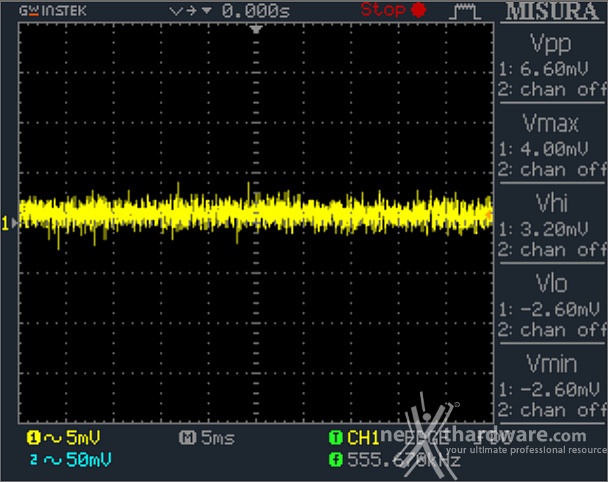

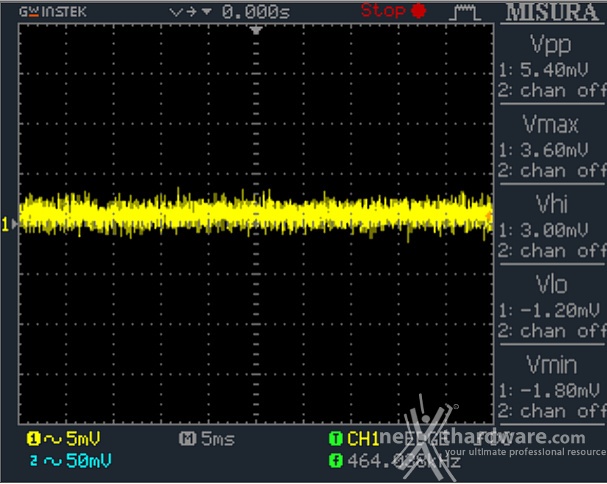

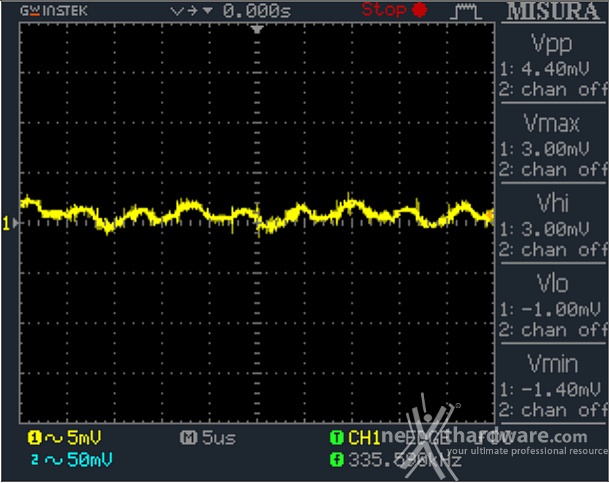

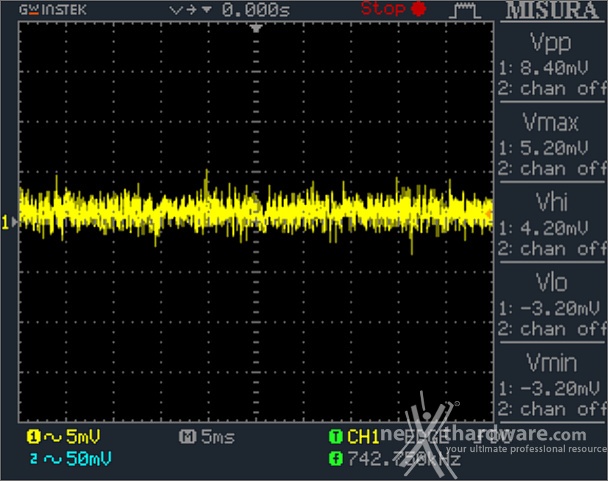

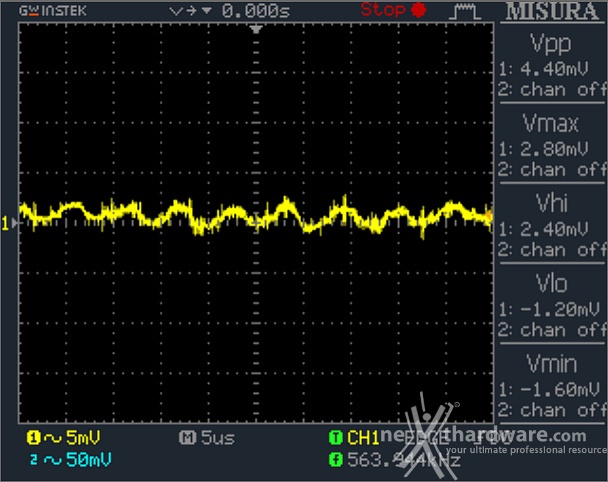

Sulla linea da 3,3V, avente lo stesso limite della tensione superiore, otteniamo un risultato simile con circa 9mV di oscillazione a pieno carico.

La pulizia delle tensioni di uscita è quindi un altro punto su cui le migliorie apportate alla componentistica hanno restituito un effetto tangibile.
