3. Come è fatto ...

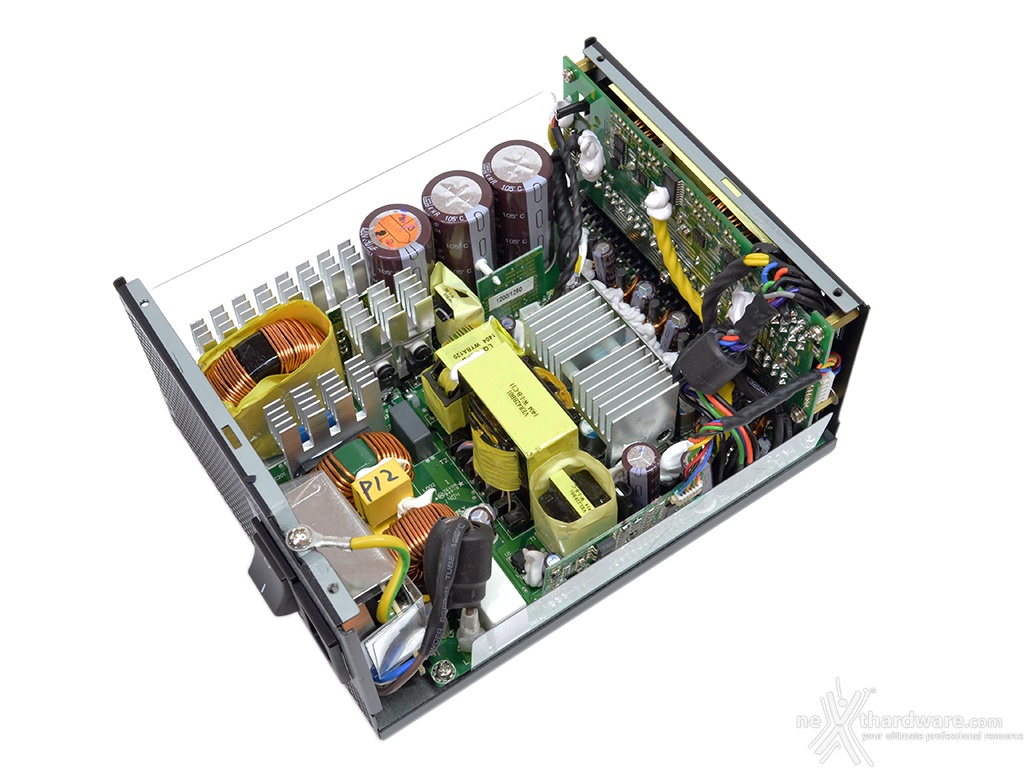

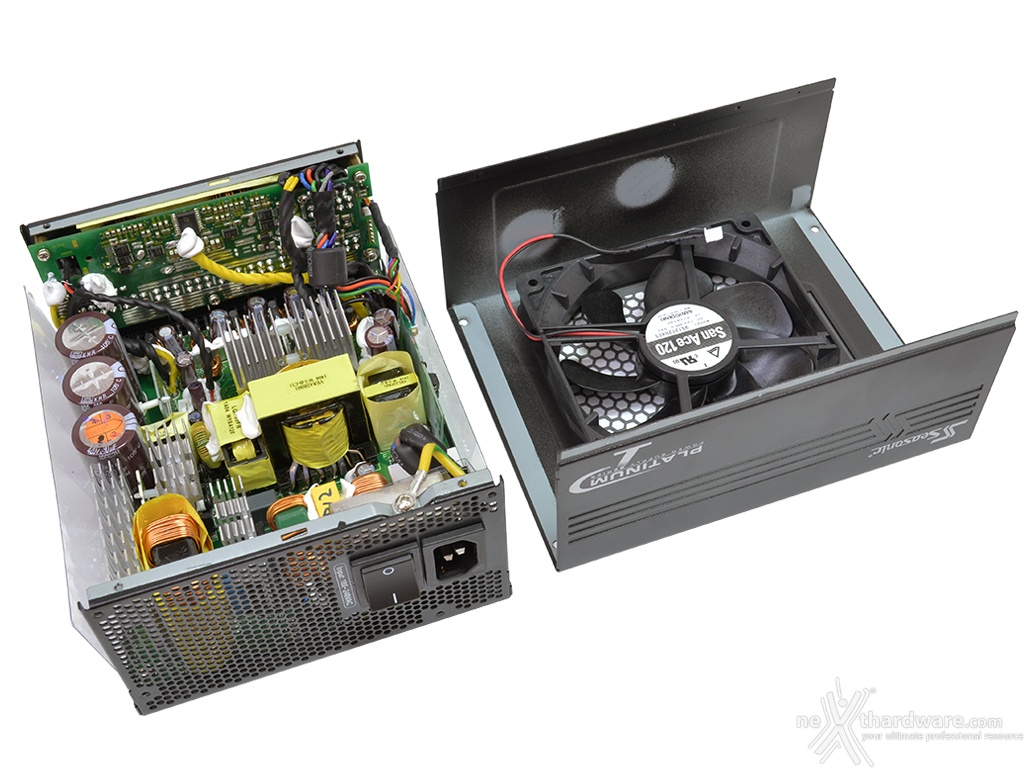

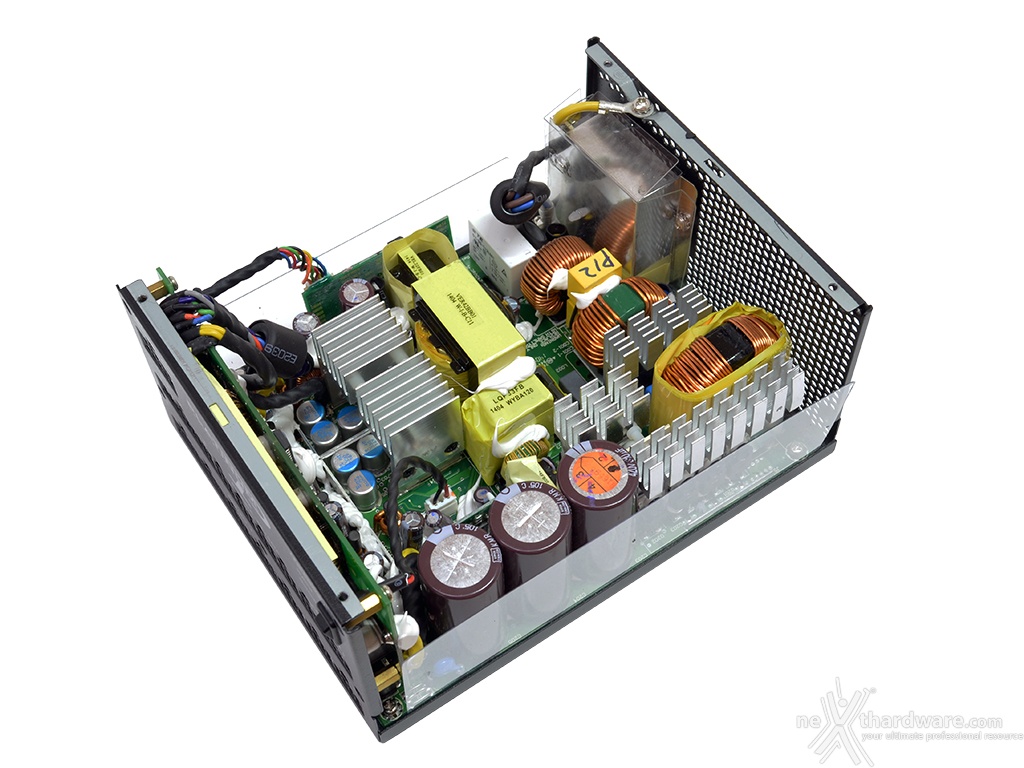

Rimosse le quattro viti che trattengono la cover superiore abbiamo modo di separare le parti e osservare la circuiteria interna.
Notiamo subito l'estrema somiglianza del nostro Seasonic 1200 Platinum con il Cooler Master V1200 recensito il mese scorso, che utilizza lo stesso progetto.
  |   |
Le dimensioni tipiche degli alimentatori superiori al kW consentono di ospitare senza problemi un gran numero di componenti e di disporli in maniera tale da garantire un adeguato scambio termico, anche in assenza di ventilazione forzata.

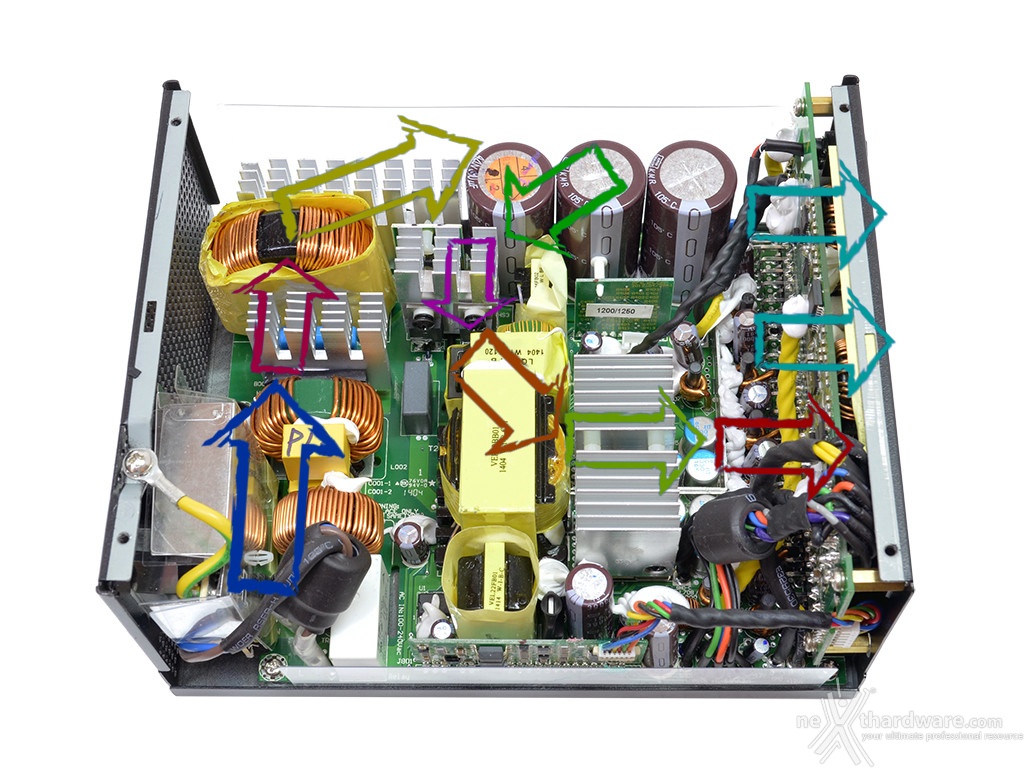

Il percorso seguito dalla corrente è piuttosto lineare dal momento che la disposizione dei componenti facilita le connessioni tra gli stessi.
Seguendo le frecce troviamo:
- Ingresso AC.
- Filtraggio d'ingresso.
- Rettificatore.
- Controllo PFC.
- Condensatori primari.
- Transistor di Switching.
- Trasformatore 12V.
- Rettificatori d'uscita.
- Filtraggio d'uscita.
- Moduli DC-DC.
- Uscita.
