Seasonic Platinum 1200

12. Test di accensione e ripple

L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.

Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.

Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.

Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.

Altrettanto importante è la variazione all'atto dell'accensione.

Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.

Â

Â

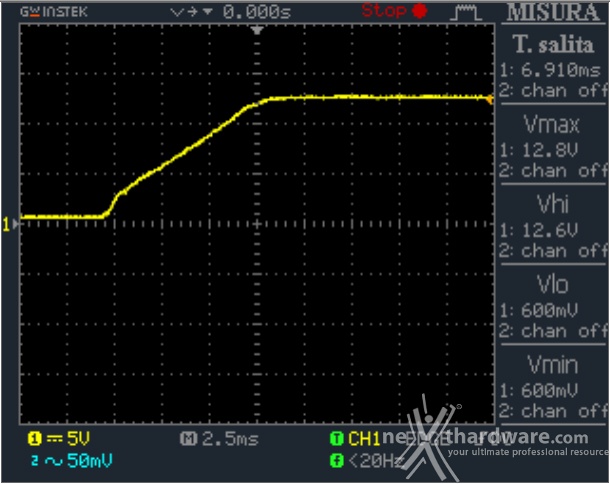

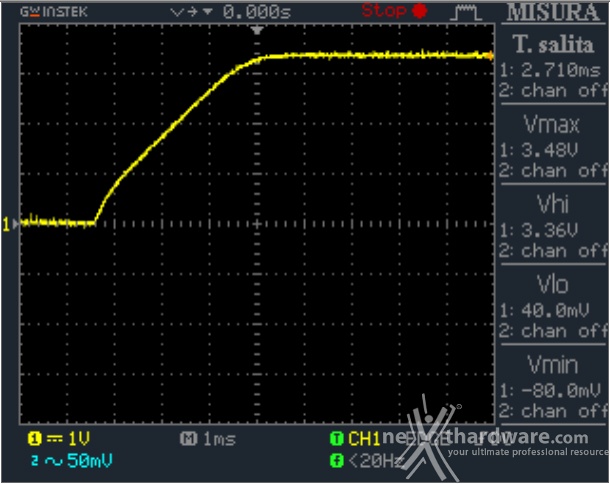

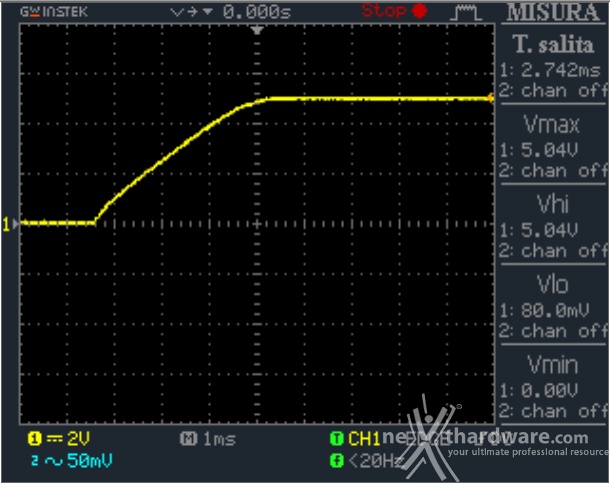

Il Seasonic Platinum 1200 diviene operativo in 380ms e le tensioni d'interesse salgono rapidamente ai valori nominali senza mostrare incertezze o picchi di rilievo.

Non potevamo di certo aspettarci risultati differenti da un alimentatore di tale livello costruttivo.

Â

Â

Â

Â

Â

Â

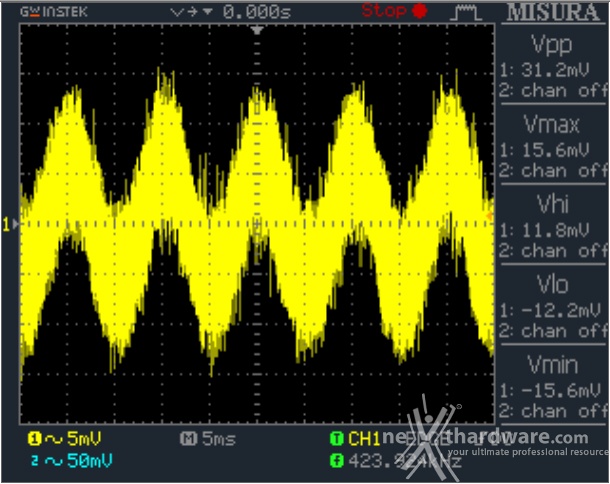

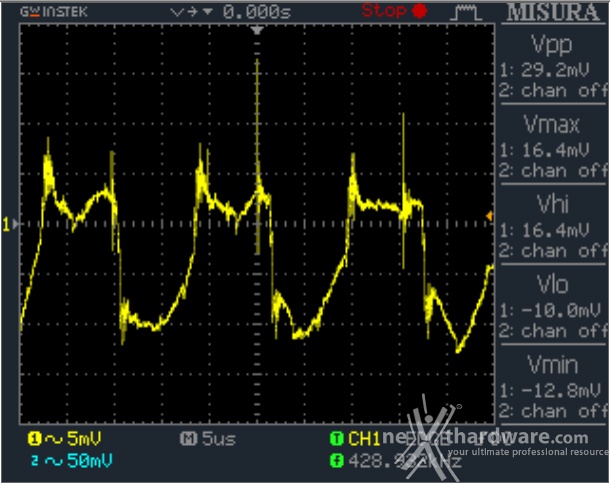

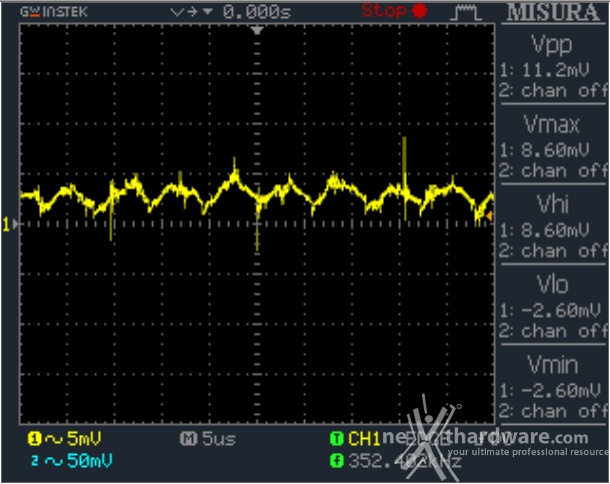

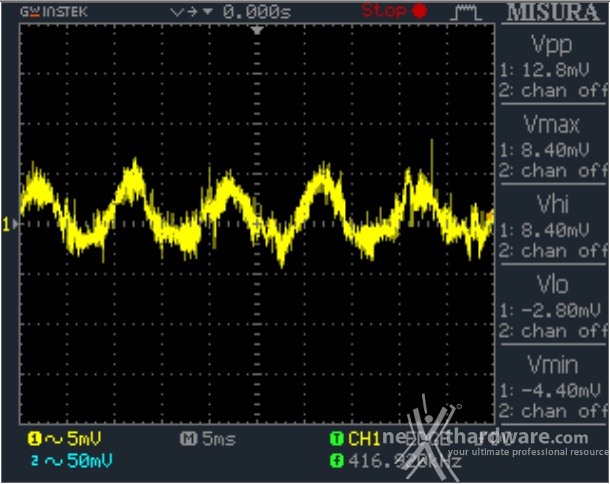

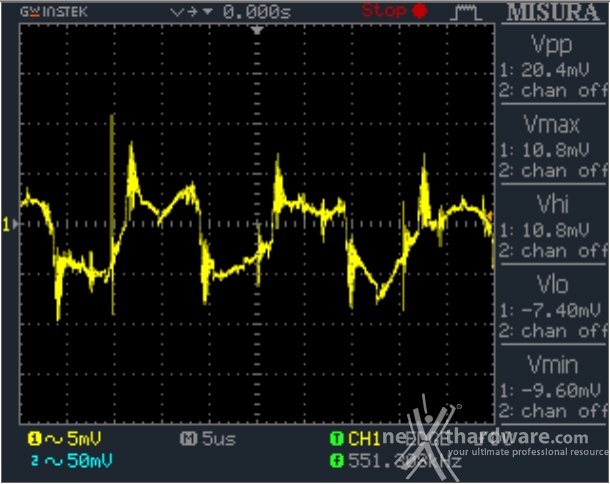

Il ripple sulla linea da 12 Volt è di ottimo livello e si attesta intorno ai 30mV di oscillazione a pieno carico.

Un valore nettamente inferiore al limite imposto dallo standard ATX (che ricordiamo essere di 120mV) e leggermente migliore di quello fatto segnare dal V1200 di Cooler Master che utilizza lo stesso progetto.

Â

Â

Â

Â

Â

Â

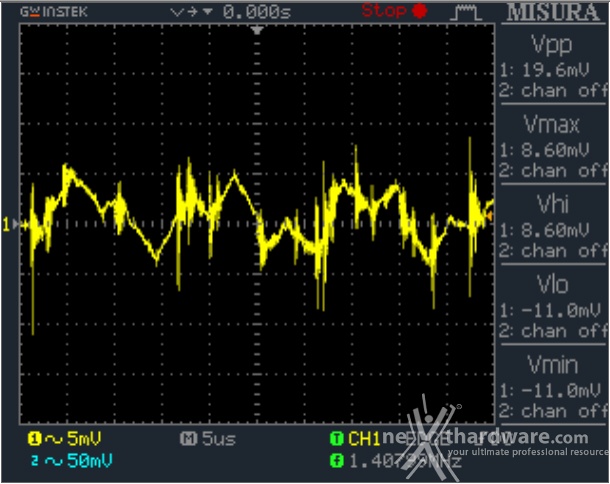

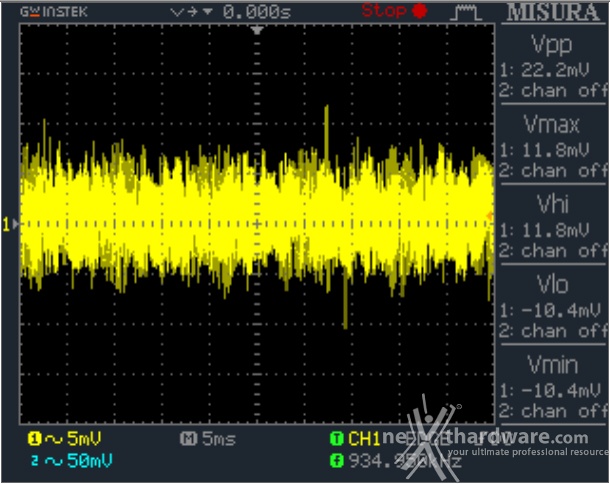

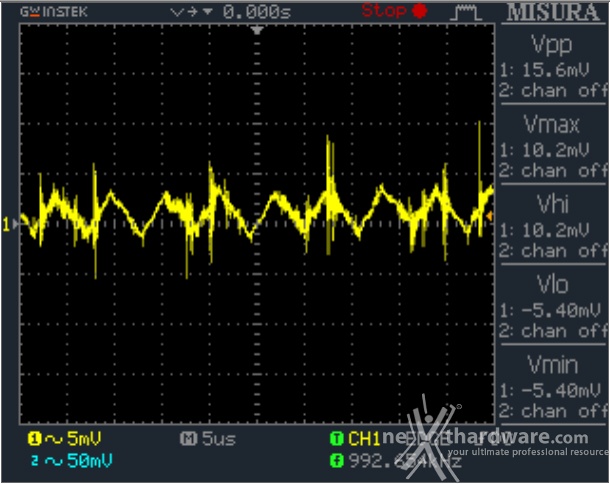

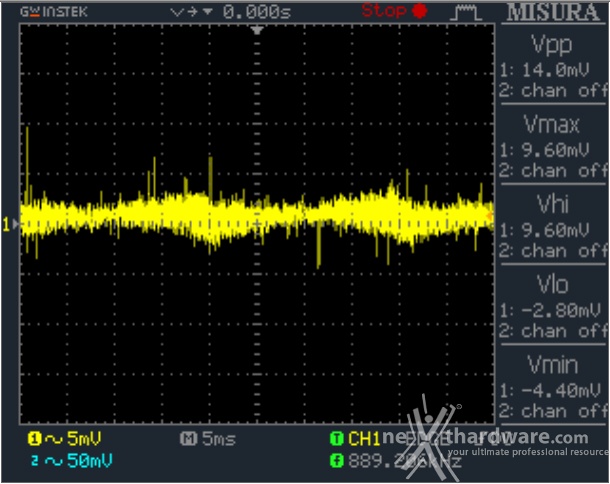

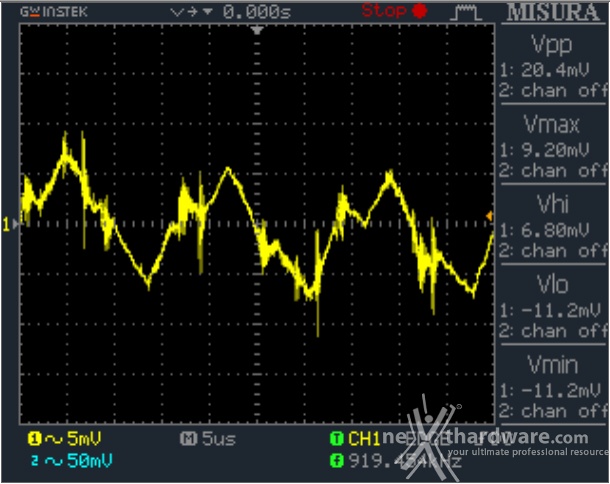

Risultato interessante anche sulla linea da 5 Volt, anche se in percentuale non è contenuto quanto quello ottenuto sulla linea principale.

Per tale tensione, infatti, il valore massimo ammissibile dell'oscillazione è di 50mV; ad ogni modo con circa 22mV a pieno carico potremo stare sereni, poichè tutta la componentistica riceverà in ogni condizione d'utilizzo una tensione stabile e pulita.

Â

Â

Â

Â

Â

Â

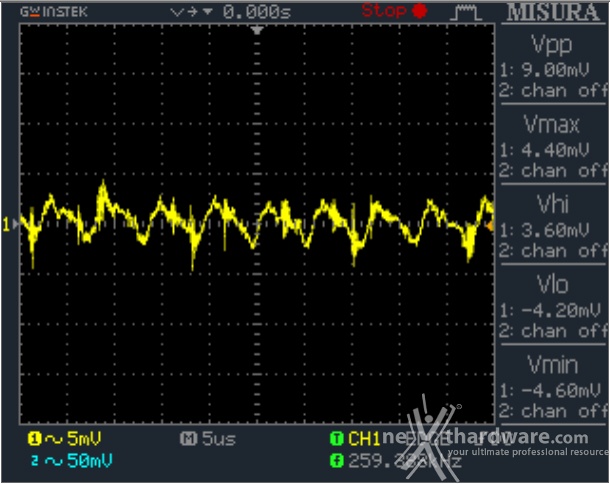

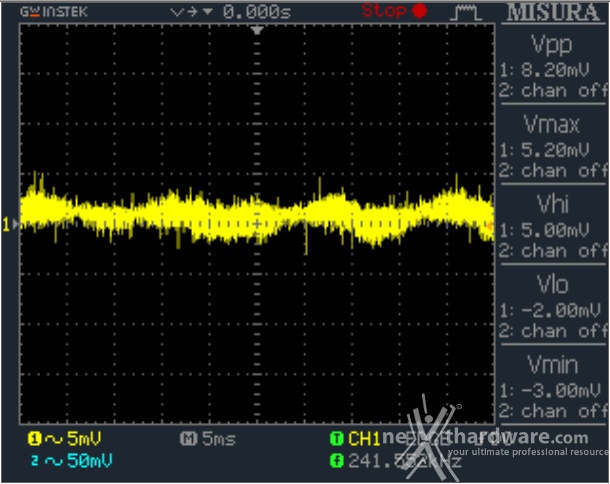

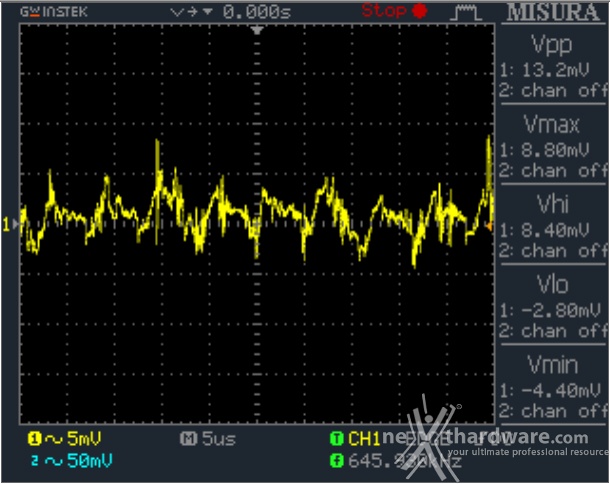

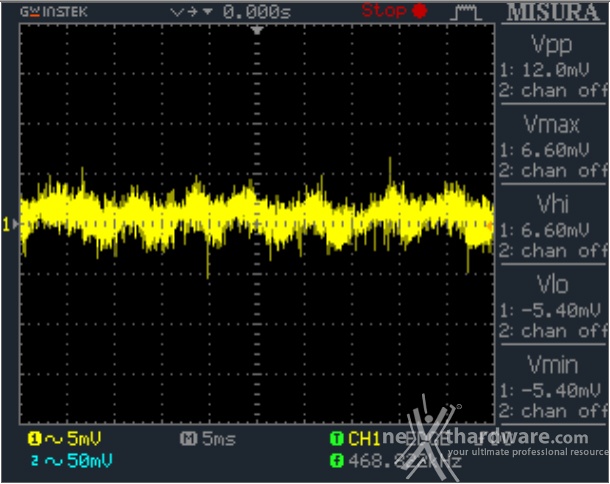

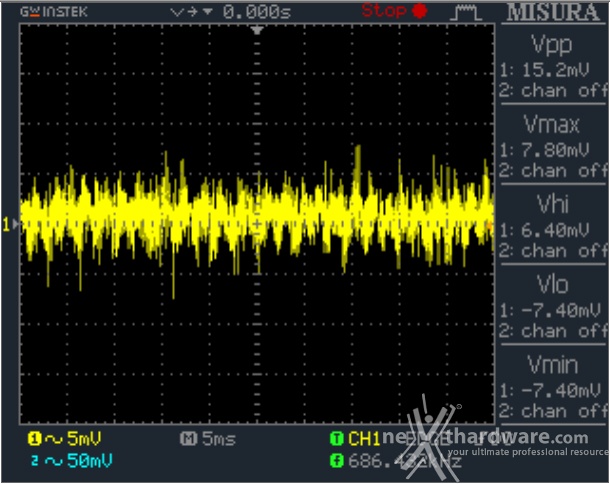

In linea con le aspettative è infine il valore registrato sulla linea da 3,3 Volt che migliora il risultato ottenuto dal V1200, con un'oscillazione di poco superiore ai 15mV.

La maggiore capacità messa a disposizione dai condensatori primari ha di certo giovato alla stabilità della tensione d'uscita, soprattutto a pieno carico.

Possiamo ritenerci pienamente soddisfatti dal grado di pulizia delle tensioni fornite dal Platinum 1200 di Seasonic che, fatta eccezione per i modelli con DSP, può essere considerato il punto di riferimento per la classe di appartenenza.
