Come è fatto ...

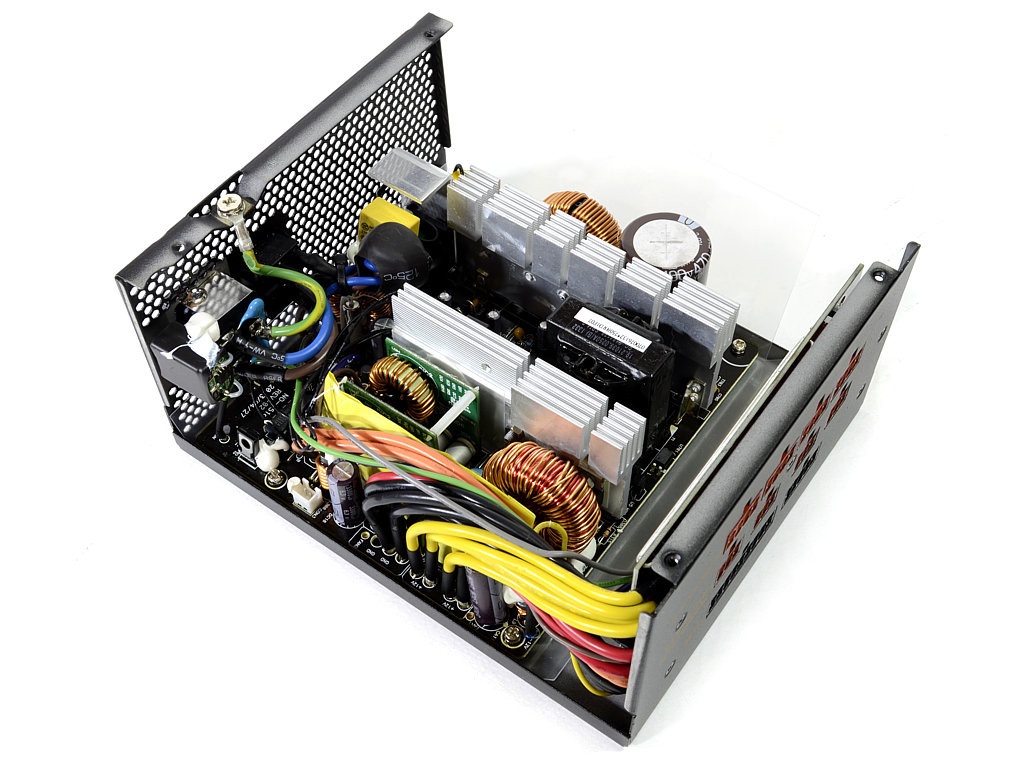

OCZ Fatal1ty 750W 3. Interno: come è fatto 1
OCZ Fatal1ty 750W 3. Interno: come è fatto 2  OCZ Fatal1ty 750W 3. Interno: come è fatto 3

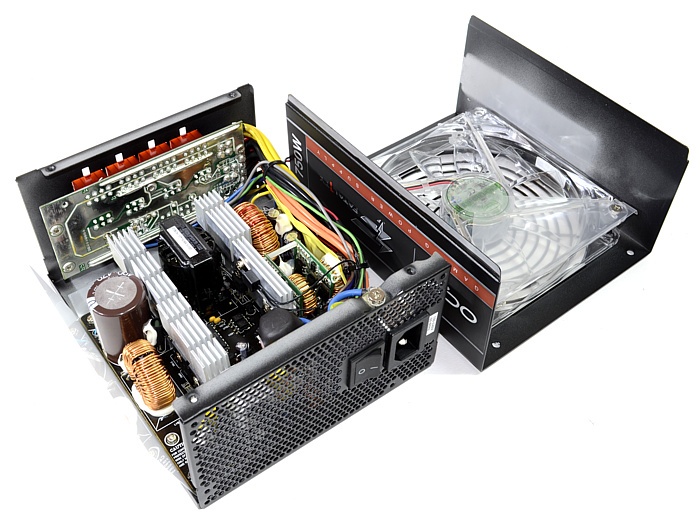

Rimosse le quattro viti che trattengono la cover superiore, possiamo separare le due parti dello chassis, così da iniziare l'osservazione della componentistica interna.

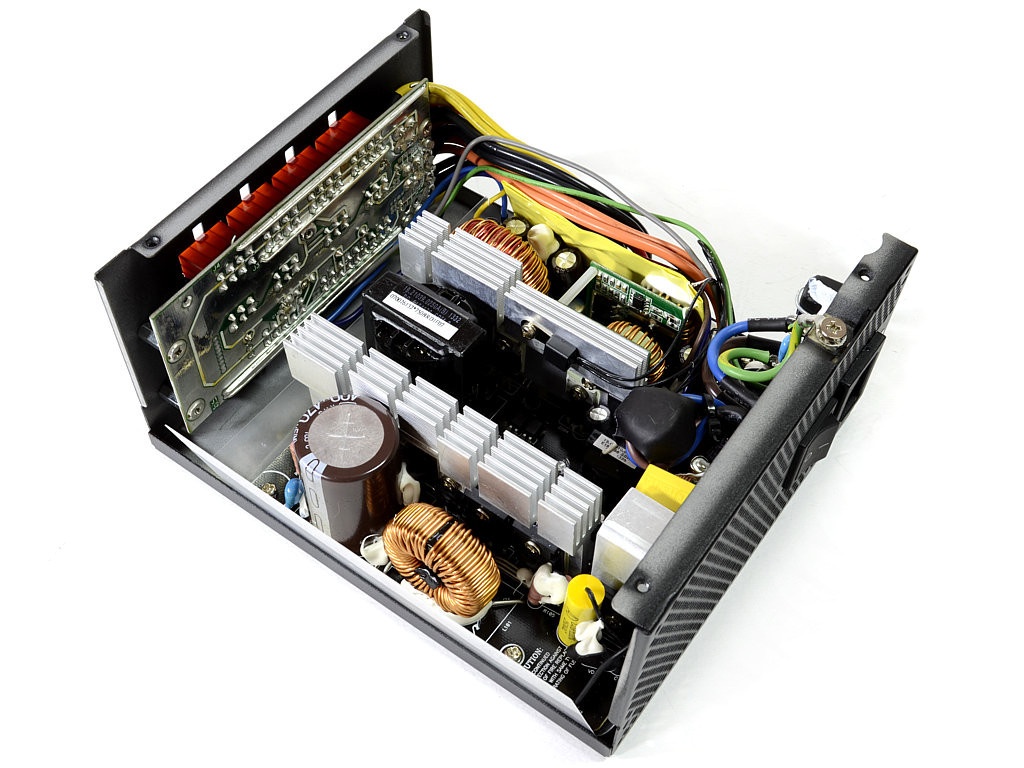

Il PCB principale occupa meno spazio di quello che la struttura mette a disposizione; sarebbe quindi stato possibile ridurre le dimensioni complessive o aumentare quelle del PCB per far "respirare" meglio i vari elementi.


OCZ Fatal1ty 750W 3. Interno: come è fatto 4

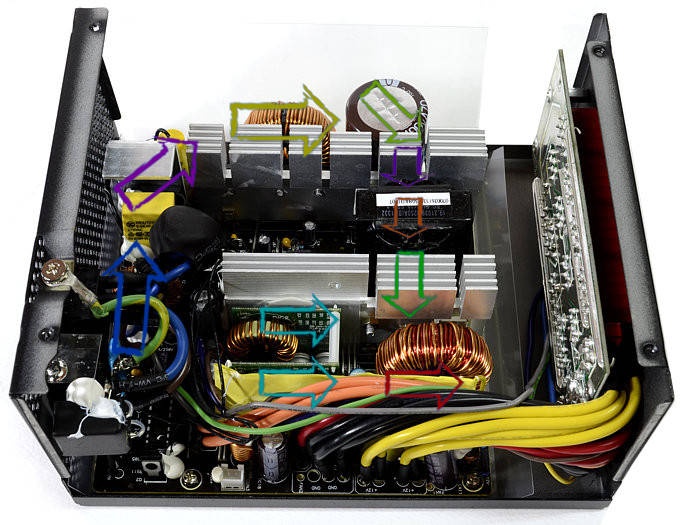

Il percorso seguito dalla corrente all'interno dell'OCZ Fatal1ty 750W è piuttosto lineare, segno di una buona dislocazione dei vari stadi.

Seguendo le frecce troviamo:

  • Ingresso AC / filtraggio d'ingresso
  • Rettificatori
  • Controllo PFC
  • Condensatore primario
  • Transistor di switching
  • Trasformatore 12V
  • Rettificatori d'uscita
  • Filtraggio d'uscita
  • Moduli DC-DC
  • Uscita
