3. Installazione



Come abbiamo accennato nella parte relativa al bundle, il KÜHLER H2O 920 è compatibile con tutti i più diffusi socket attualmente presenti sul mercato grazie alle due distinte staffe in dotazione, che permettono l’installazione su motherboard Intel (775/1155/1156/1366)  e  AMD  (AM2, AM2+, AM3 e AM3+).

Nel caso siate soliti aggiornare spesso la vostra configurazione hardware, apprezzerete senz'altro la versatilità di questo cooler.

Riassumiamo, di seguito, i passaggi necessari per una corretta integrazione su socket 1366, sottolineando come il manuale di istruzioni, impreziosito da immagini molto chiare, renda l’installazione del KÜHLER H2O 920 facile anche agli utenti alle prime armi.



 Antec KÜHLER H2O 920 : performance ai massimi livelli 3. Installazione 1

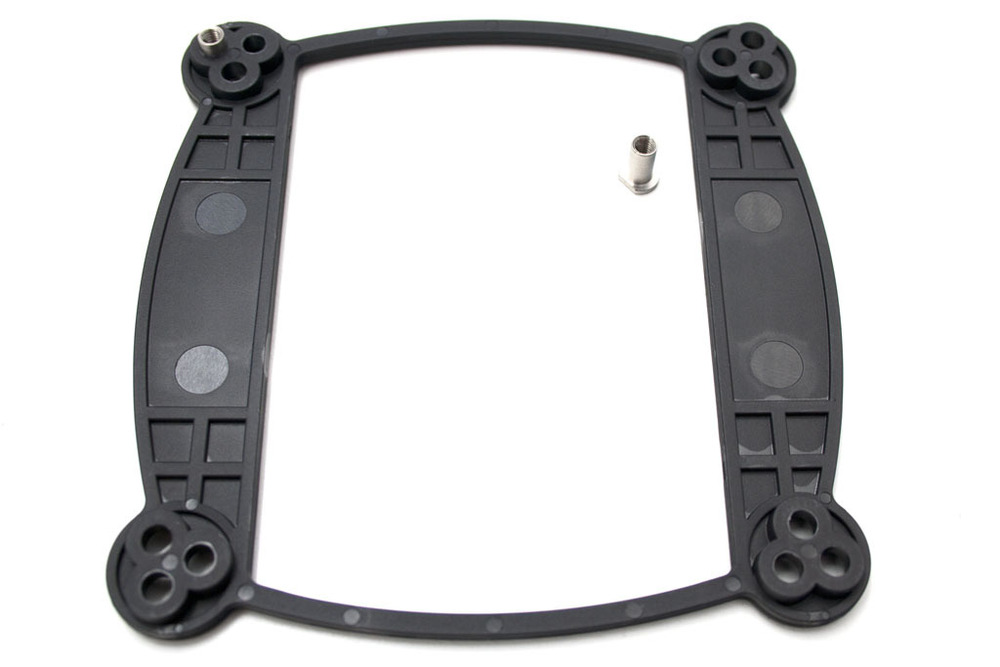

  • Individuare il backplate adatto al socket presente sulla vostra scheda madre.
  • Posizionare, nei fori corrispettivi, i 4 dadi filettati (su socket 1366 li posizioneremo su quelli più esterni come si può notare chiaramente in foto). Sul backplate stesso sono presenti le indicazioni per individuare i fori adatti al socket sul quale verrà installato l'impianto.
  • Applicare i due pad adesivi negli appositi spazi per fissare il backplate alla motherboard; l'utilizzo degli stessi rende le operazioni di assemblaggio più facili, ma non sono indispensabile ai fini di un corretto funzionamento del sistema.
 Antec KÜHLER H2O 920 : performance ai massimi livelli 3. Installazione 2

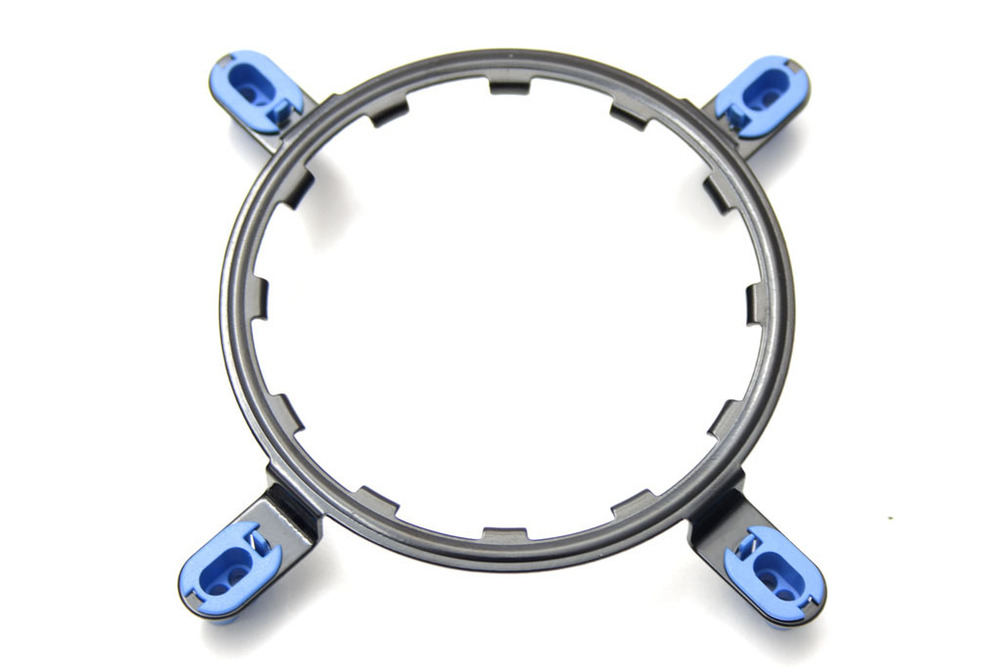

  • Preparare la staffa per il waterblock: per il socket Intel utilizzeremo gli spessori azzurri, posizionati come in foto, mentre per il socket AMD dovremo ricorrere agli spessori di colore verde, applicabili alla rispettiva staffa.
 Antec KÜHLER H2O 920 : performance ai massimi livelli 3. Installazione 3
  • Puntare le 4 viti in modo che tengano uniti backplate e staffa, lasciandole  abbastanza lasche, in modo da permetterci di montare con maggior facilità il waterblock. Per il socket 1366 le viti andranno posizionate nel foro più esterno presente negli spessori di colore azzurro.
Antec KÜHLER H2O 920 : performance ai massimi livelli 3. Installazione 4

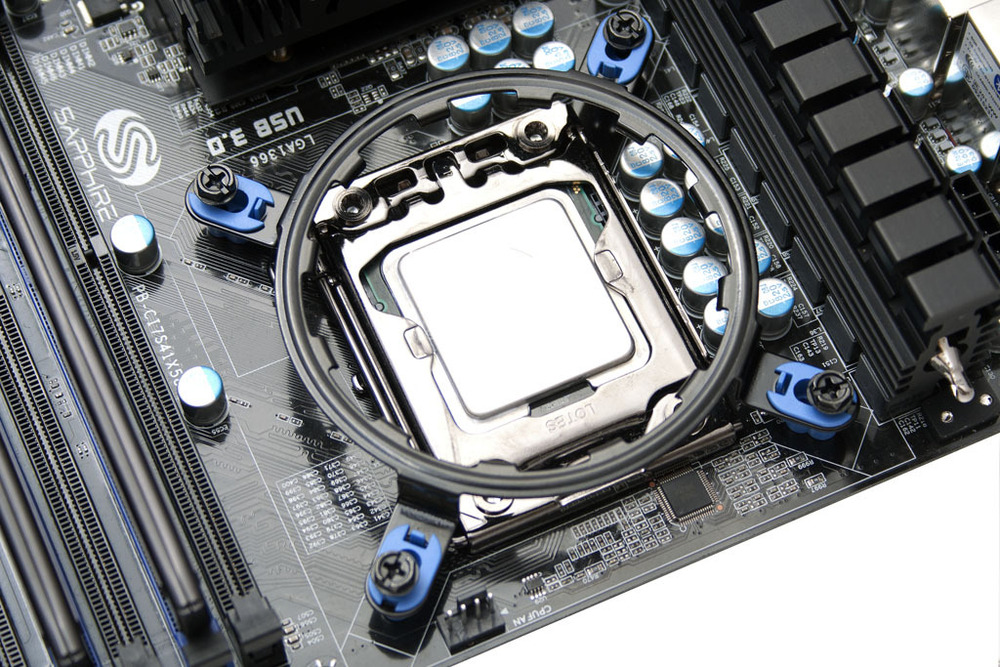

  • Adagiare il waterblock sopra la CPU ed effettuare una rotazione di un paio di gradi, in modo che quest’ultimo si fissi alla staffa  "dentata"; sono presenti dei ganci sia sul waterblock che sulla staffa, impedendoci quindi di sbagliare.
 Antec KÜHLER H2O 920 : performance ai massimi livelli 3. Installazione 5

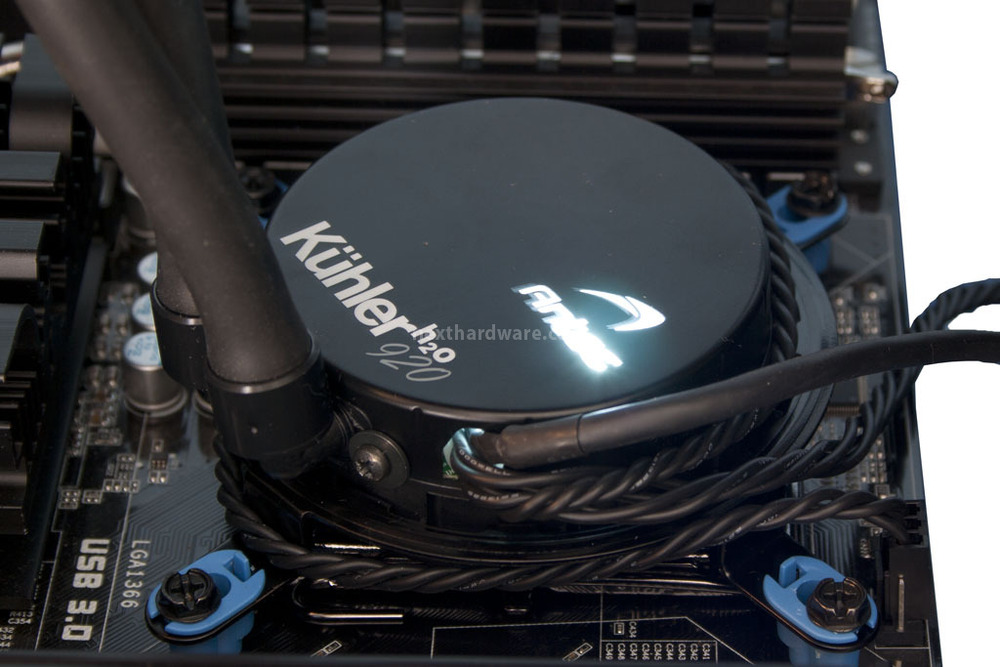

  • Serrare infine le 4 viti, che prima avevamo solo leggermente avvitate, ed il gioco è fatto: a lavoro ultimato dovreste trovarvi in una situazione analoga all'immagine a sinistra. Una volta alimentato, il logo Antec dovrebbe essere illuminato da una luce bianca a led.

NB: l'orientamento dei tubi è condizionato dalla posizione del radiatore; prima di fissare il waterblock, calcolate bene le distanze.



Una volta installato e fissato il waterblock (se non siete pratici, consigliamo di verificare l'impronta di contatto tra cpu e waterblock), procediamo al fissaggio del radiatore nella zona  del case che reputiamo più idonea.

I tubi sono lunghi a sufficienza per permettere il fissaggio del monoventola in qualsiasi posizione, anche in quei case dove l'alimentatore è ancora situato nella parte superiore.

La presenza di due ventole potrebbe complicarvi l'installazione, per cui abbiamo ritenuto pratico e funzionale collocare una delle due ventole all'esterno del case in modo da ridurre di 25mm gli ingombri interni.

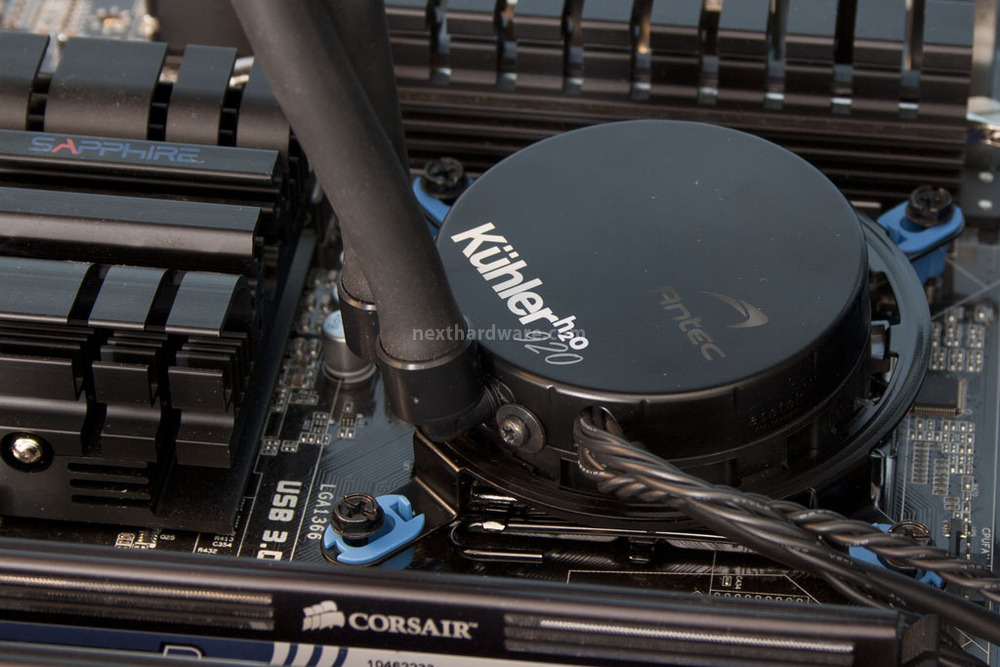

Come è facile intuire, l’ingombro del waterblock è minimo, il che ci permette di non avere interferenze con i dissipatori dedicati alle fasi di alimentazione e al northbridge, sempre più voluminosi sulle schede madri di fascia enthusiast.

Discorso analogo per quanto riguarda la compatibilità con le ram: potrete installare ram ad alto profilo utilizzando tutti gli slot a partire dal primo, operazione che a volte diventa impossibile con dissipatori ad aria voluminosi e dotati, in alcuni casi, di ben due ventole.
