4. Layout & PCB
Per la realizzazione del VRM della RTX 4060 Ti Twin Edge OC, ZOTAC ha optato per un design costituito da 6 fasi, di cui 5 dedicate alla GPU (una in più rispetto al modello Founders Edition) e una alle memorie GDDR6.
Al centro troviamo la GPU AD106-350-A1, realizzata da TSMC tramite processo produttivo 4N e dotata di 22,9 miliardi di transistor su una superficie di 190mm².
Il "base clock" è di 2310MHz che sale in modalità boost fino a 2550MHz, ovvero 15MHz in più rispetto al modello Founders.
Gli 8GB di VRAM GDDR6 sono distribuiti su 4 ICs da 2GB ciascuno, tutti posizionati sul lato anteriore del PCB, consentendone un più efficace raffreddamento.
I chip di produzione Micron, siglati K4ZAF215BC-SC20, hanno una velocità effettiva di 18 Gbps e sono certificati per operare ad una frequenza di 2250MHz.
Purtroppo, a causa della dimensione del bus ridotta a 128 bit, la banda passante è di soli 288 GB/s, ovvero un 42,8% in meno rispetto alla RTX 4070.

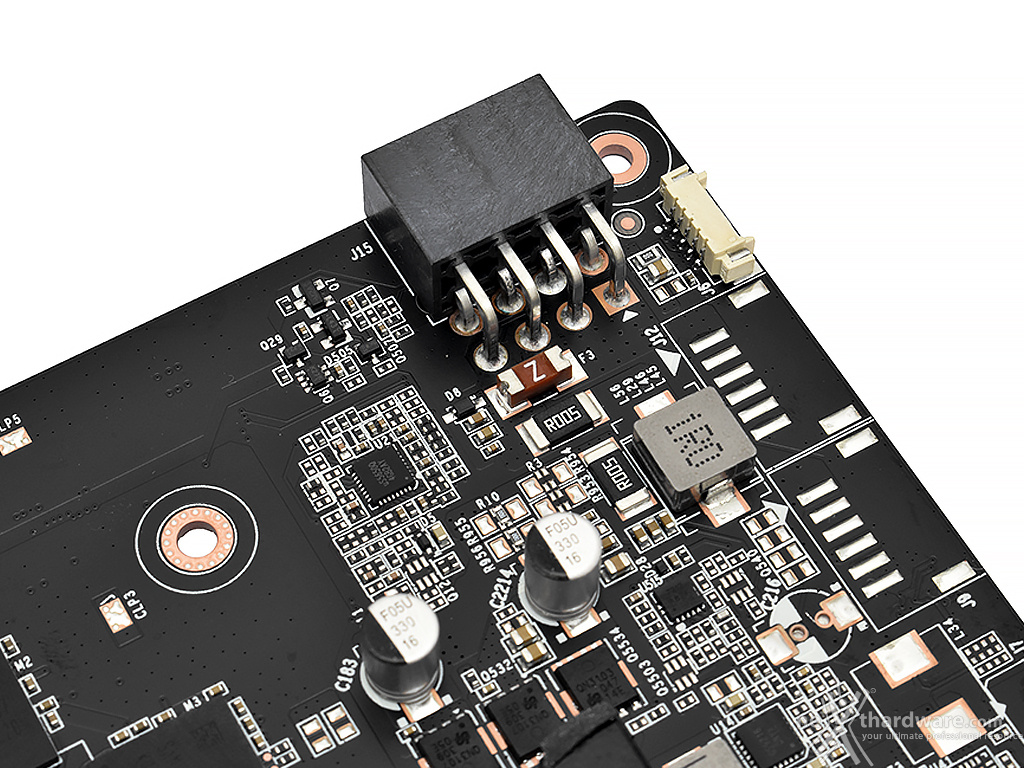

A differenza della maggior parte dei modelli di RTX 4000 presenti attualmente sul mercato, l'alimentazione è affidata ad un classico connettore 8pin, che sostituisce il nuovo 12VHPWR.
 Â |  Â |
 Â |  Â |
La singola fase delle memorie è gestita da un controller GStek targato GS9216, mentre le fasi della GPU sono affidate ad un controller prodotto da uPI e denominato uS5650Q.
Questa zona ospita anche il circuito dedicato all'illuminazione RGB, pilotato da un nuovo controller prodotto da Essemi, ma di cui non abbiamo alcuna informazione.
 Â |  Â |
La regolazione della tensione di GPU e memorie è demandata a dei DrMOS Alpha & Omega BLN3 da 55A ciascuno.
