3. Vista da vicino - Parte seconda
Per procedere allo smontaggio della ZOTAC GeForce RTX 4060 Ti Twin Edge OC sarà necessario, per prima cosa, rimuovere il corpo dissipante fissato alla struttura tramite undici viti, quattro in corrispondenza della GPU, quattro ai lati del backplate e tre sulla cover laterale che protegge le uscite video.
A questo punto sarà possibile procedere con la separazione del PCB dal backplate, fissati saldamente tra loro con tre viti a croce.
Per ultimare questo step si dovrà inoltre rimuovere la cover delle uscite video, agganciata alla struttura con due viti.
 Â |  Â |
Per sganciare il dissipatore dalla cover in plastica dovremo rimuovere in totale quattro viti a croce, dopodiché si avrà accesso sia alle due ventole che caratterizzano il sistema IceStorm 2.0, sia al resto degli elementi che compongono la struttura "esterna" della RTX 4060 Ti Twin Edge OC.
Le due unità di raffreddamento sono targate GA92S2U e sono prodotte da Apistek, ormai fornitore di lunga data per quanto concerne le schede video ZOTAC.
I valori energetici si attestano a 0,46A di assorbimento e 5,52W di consumo.
 Â |  Â |

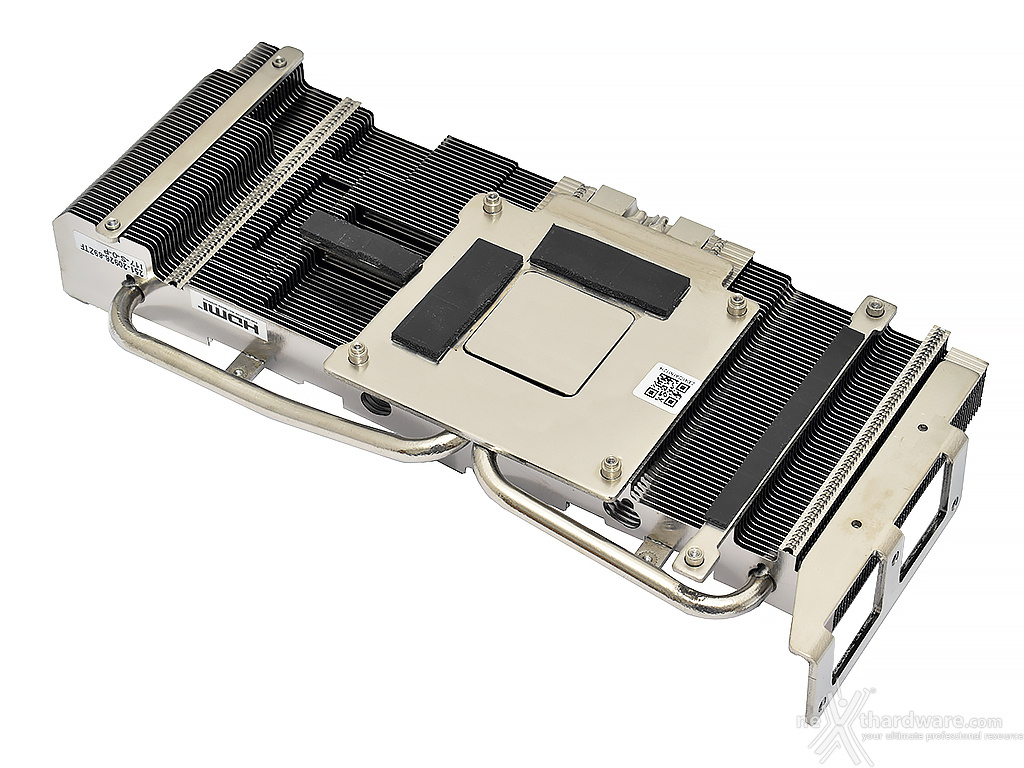

Il sistema di raffreddamento è, come già ampiamente accennato, il collaudato IceStorm 2.0 che consta, oltre delle ventole sopracitate, di un dissipatore costituito da un buon numero di alette in alluminio particolarmente fitte, attraversate da due heatpipes in rame.
Il peso del dissipatore ammonta a soli 310 grammi, rendendo la RTX 4060 Ti Twin Edge OC una scheda particolarmente leggera e compatta.
La parte del dissipatore che si occupa non solo di raffreddare la GPU, ma anche il VRM ed i chip di memoria, risulta perfettamente levigata.
