3. Interno

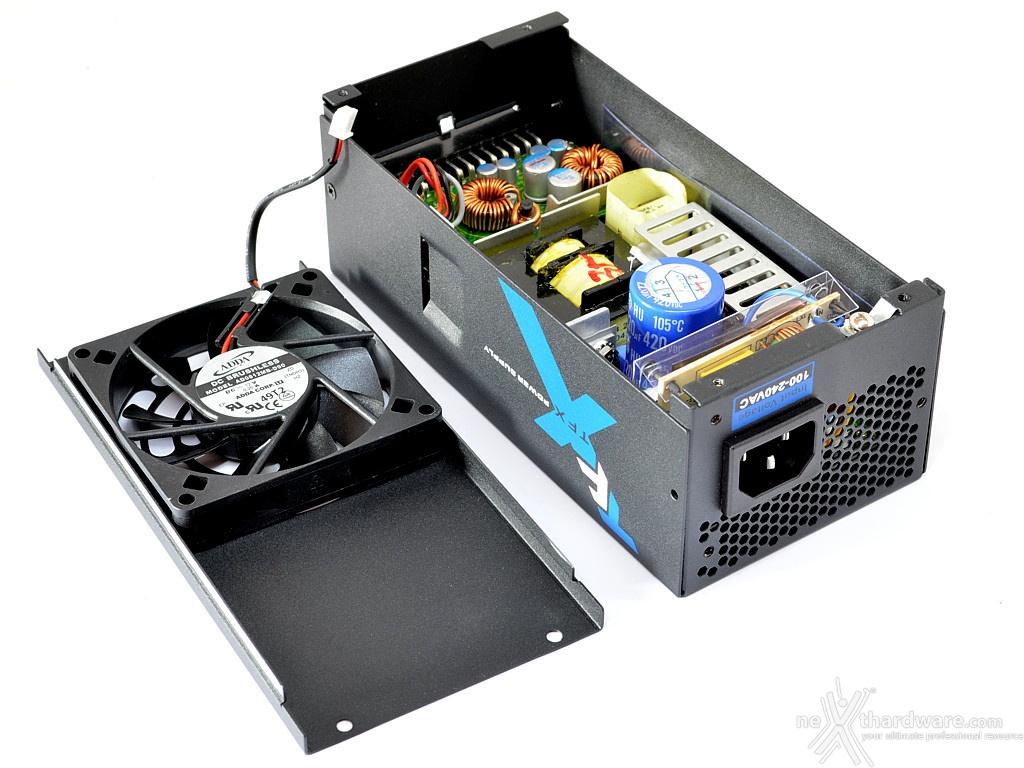

Rimosse le quattro viti che trattengono la cover superiore, abbiamo modo di separare le parti e osservare la circuiteria interna del nostro Seasonic TFX 350W.
 |  |
Piccolo fuori, altrettanto piccolo dentro; i vari elementi, presenti in numero adeguato, sono costretti a coesistere in uno spazio davvero esiguo che rende difficile anche solo distinguere le parti che compongono il circuito.
La potenza ridotta e l'elevata efficienza aiutano a contenere al minimo il calore prodotto, cosa che ha permesso di mantenere, come per i modelli più grandi, la modalità fanless fino al 40%, ossia 140W, decisamente non pochi per le postazioni a cui è destinato.
Il percorso della corrente è fortemente condizionato dal poco spazio, ma resta comunque piuttosto lineare grazie all'ottima disposizione dei componenti.
Seguendo le frecce troviamo:
- Ingresso AC;
- Filtraggio d'ingresso;
- Rettificatore;
- Controllo PFC;
- Condensatore primario;
- Transistor di Switching;
- Trasformatore 12V;
- Rettificatori d'uscita;
- Filtraggio d'uscita;
- Moduli DC-DC;
- Uscita.
