Seasonic S12G 750W

Accensione e ripple

L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.

Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.

Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.

Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.

Altrettanto importante è la variazione all'atto dell'accensione.

Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.

Â

Â

Sembrerà banale, ma anche in fase di accensione il Seasonic S12G 750W non mostra alcuna incertezza, raggiungendo rapidamente il valore nominale, con l'alimentatore che diviene completamente operativo in appena 300ms.

Com'è possibile notare dalle tre immagini, non vi è alcuna fluttuazione, né picco, né caduta durante la salita; in tal modo abbiamo la certezza che, anche dopo innumerevoli accensioni, i componenti alimentati non riceveranno alcuno stress in questa delicata fase.

Â

Â

Â

Â

Â

Â

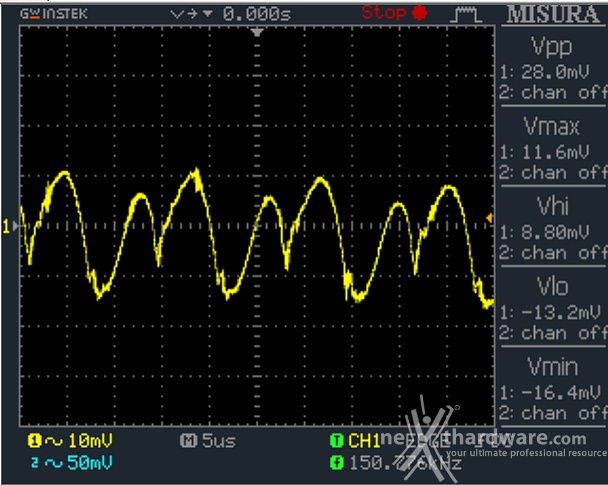

Il ripple sulla linea da 12V raggiunge un massimo di 45mVpp, restando quindi ben al di sotto del limite imposto dallo standard ATX, che ricordiamo essere di 120mV per la tensione principale e di 50mVpp sulle restanti.

Â

Â

Â

Â

Â

Â

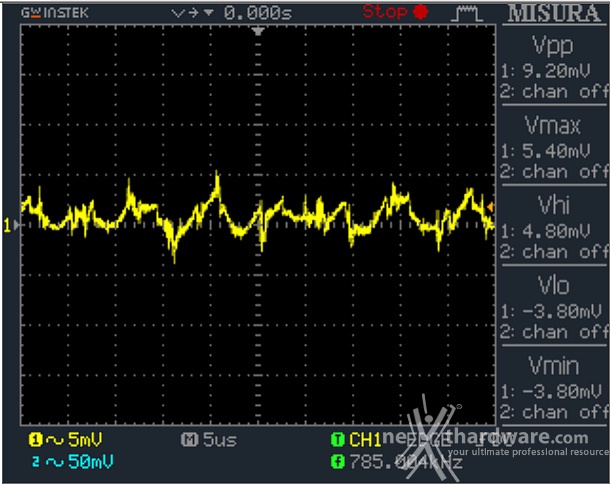

Un buon grado di pulizia si riscontra anche sulla tensione da 5V, la cui massima oscillazione raggiunge i 46mVpp.

Â

Â

Â

Â

Â

Â

Ancora meglio si comporta la linea da 3,3V che, partendo da circa 10mVpp di oscillazione (valore similare a quanto osservato per le altre due linee), si ferma ad appena 29mVpp di oscillazione.

Il grado di pulizia delle tensioni si è quindi dimostrato di ottimo livello, confermando ancora una volta l'eccellente lavoro svolto da Seasonic.
