12. Accensione e ripple
L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.
Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.
Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.
Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.
Altrettanto importante è la variazione all'atto dell'accensione.
Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.
Il Seasonic PRIME PX-2200 si avvia con risultati analoghi a quelli ottenuti dal TX-1600, sia per andamento che per rapidità .
L'avvio viene confermato tramite l'apposito cavo in poco più di 170ms, mentre le tensioni passano dal 10% al 90% del valore nominale in meno di 6ms.
| Â Low Frequency Ripple 12V @ 0% | PWM Frequency Ripple 12V @ 0%
|
| Â Low Frequency Ripple 12V @ 50% | PWM Frequency Ripple 12V @ 50%
|
Low Frequency Ripple 12V @ 100%
| PWM Frequency Ripple 12V @ 100%
|
Il ripple sulla linea da 12V resta sotto i 35mVpp su tutto il range di funzionamento; un valore di tutto rispetto, anche se leggermente più alto di quello visto sul fratello minore.
Il risultato è comunque eccellente se si tiene conto del limite di 120mV previsto dallo standard ATX.
Low Frequency Ripple 5V @ 0%
| PWM Frequency Ripple 5V @ 0%
|
Low Frequency Ripple 5V @ 50%
| Â PWM Frequency Ripple 5V @ 50% |
| Â Low Frequency Ripple 5V @ 100% | PWM Frequency Ripple 5V @ 100%
|
Anche sulla linea da 5V otteniamo un risultato analogo; il ripple rilevato supera di poco i 10mVpp, nettamente inferiore al limite previsto di 50mV.

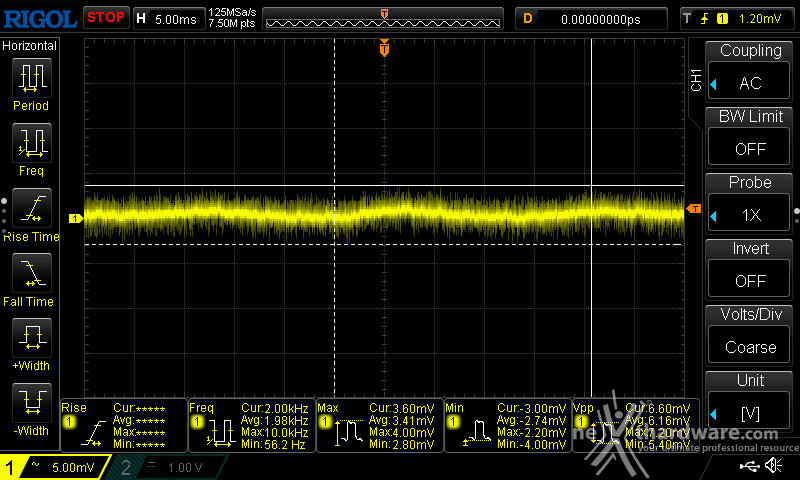

Low Frequency Ripple 3,3V @ 0%
| PWM Frequency Ripple 3,3V @ 0%
|
Low Frequency Ripple 3,3V @ 50%

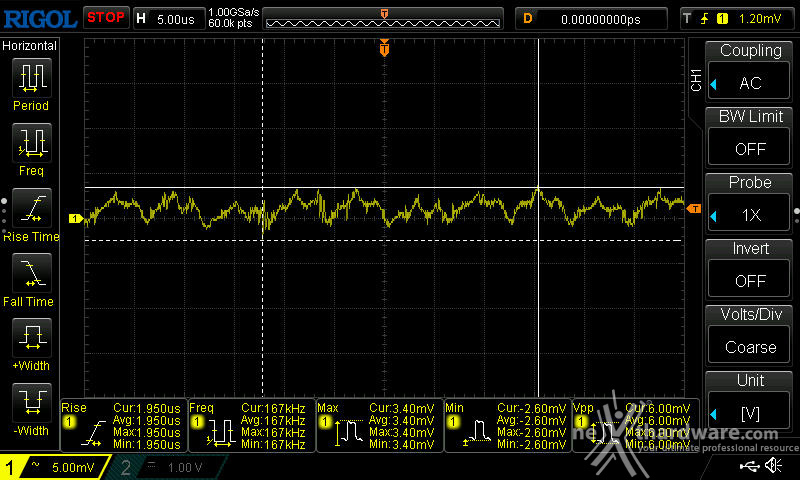

| PWM Frequency Ripple 3,3V @ 50%
|
Low Frequency Ripple 3,3V @ 100%
| PWM Frequency Ripple 3,3V @ 100%
|
Sulla linea da 3,3V otteniamo un'oscillazione massima di 9,8mV, che conferma l'elevato grado di pulizia delle tensioni d'uscita del PRIME PX-2200.
