12. Accensione e ripple


L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.

Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.

Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.

Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.

Altrettanto importante è la variazione all'atto dell'accensione.

Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.


Seasonic FOCUS SGX-650 12. Accensione e ripple 1
Seasonic FOCUS SGX-650 12. Accensione e ripple 2  Seasonic FOCUS SGX-650 12. Accensione e ripple 3


La fase di accensione viene completata in appena 380ms con le tensioni d'interesse che passano dal 10% al 90% del valore nominale entro i 4ms; ancora più importante è la completa assenza di qualsiasi incertezza nella progressione.


Seasonic FOCUS SGX-650 12. Accensione e ripple 4  Seasonic FOCUS SGX-650 12. Accensione e ripple 5
Low Frequency Ripple 12V @ 0%

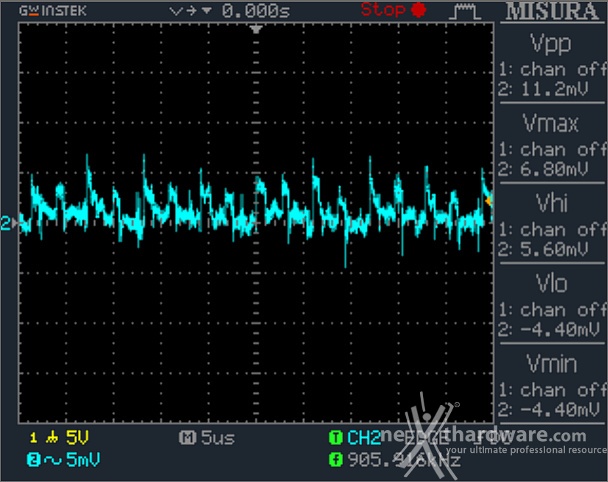

PWM Frequency Ripple 12V @ 0%
Seasonic FOCUS SGX-650 12. Accensione e ripple 6  Seasonic FOCUS SGX-650 12. Accensione e ripple 7
Low Frequency Ripple 12V @ 50%
PWM Frequency Ripple 12V @ 50%
Seasonic FOCUS SGX-650 12. Accensione e ripple 8  Seasonic FOCUS SGX-650 12. Accensione e ripple 9
Low Frequency Ripple 12V @ 100%
PWM Frequency Ripple 12V @ 100%


Il ripple rilevato sulla linea da 12V sfiora i 25mVpp in corrispondenza del massimo carico; si tratta di un valore estremamente contenuto se confrontato con il limite imposto dagli attuali standard di 120mVpp ed è sicuramente tra i migliori finora visti sul formato SFX.


Seasonic FOCUS SGX-650 12. Accensione e ripple 10  Seasonic FOCUS SGX-650 12. Accensione e ripple 11
Low Frequency Ripple 5V @ 0%

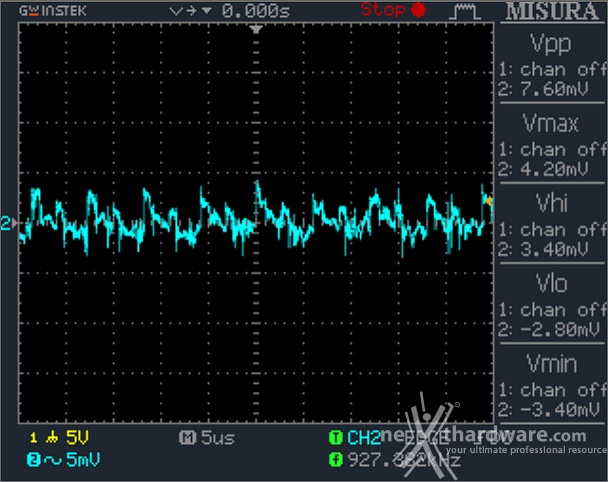

PWM Frequency Ripple 5V @ 0%
Seasonic FOCUS SGX-650 12. Accensione e ripple 12  Seasonic FOCUS SGX-650 12. Accensione e ripple 13
Low Frequency Ripple 5V @ 50%
PWM Frequency Ripple 5V @ 50%
Seasonic FOCUS SGX-650 12. Accensione e ripple 14  Seasonic FOCUS SGX-650 12. Accensione e ripple 15
Low Frequency Ripple 5V @ 100%

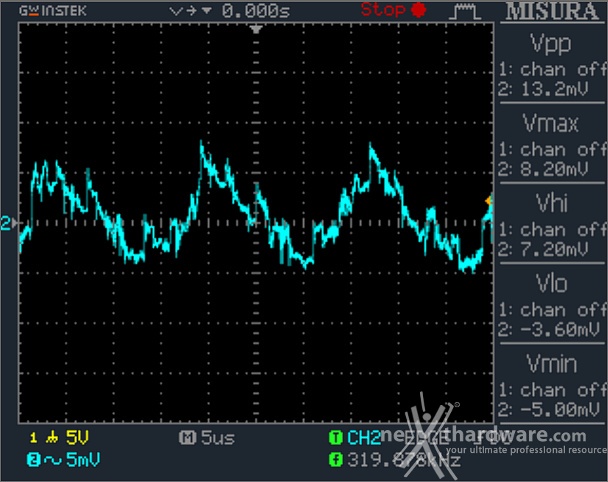

PWM Frequency Ripple 5V @ 100%


Anche il grado di pulizia della linea da 5V sorprende positivamente con un'oscillazione massima inferiore ai 17mVpp, ovvero ben distante dal limite dei 50mVpp.


Seasonic FOCUS SGX-650 12. Accensione e ripple 16  Seasonic FOCUS SGX-650 12. Accensione e ripple 17
Low Frequency Ripple 3,3V @ 0%
PWM Frequency Ripple 3,3V @ 0%
Seasonic FOCUS SGX-650 12. Accensione e ripple 18  Seasonic FOCUS SGX-650 12. Accensione e ripple 19
Low Frequency Ripple 3,3V @ 50%
PWM Frequency Ripple 3,3V @ 50%
Seasonic FOCUS SGX-650 12. Accensione e ripple 20  Seasonic FOCUS SGX-650 12. Accensione e ripple 21
 Low Frequency Ripple 3,3V @ 100%PWM Frequency Ripple 3,3V @ 100%


Risultato ancora migliore sulla linea da 3,3V che condivide lo stesso limite di 50mVpp, con il Seasonic FOCUS SGX-650 che si è fermato a poco più di 12mVpp a pieno carico.
