PC Power & Cooling Silencer Mk III 850W

Test di accensione e ripple



L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.

Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.

Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.

Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.

Altrettanto importante è la variazione all'atto dell'accensione.

Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.



Â	Â

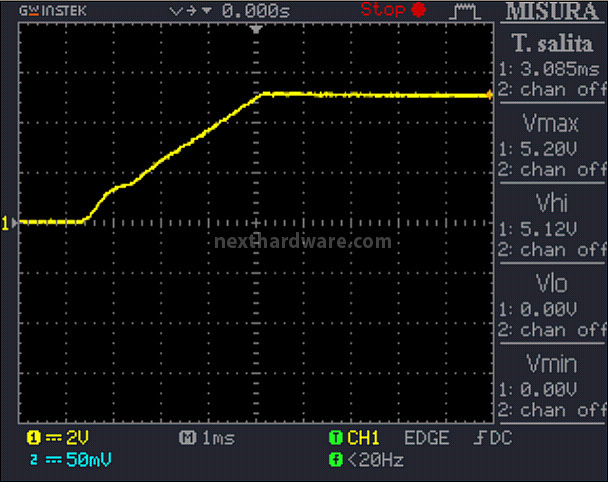

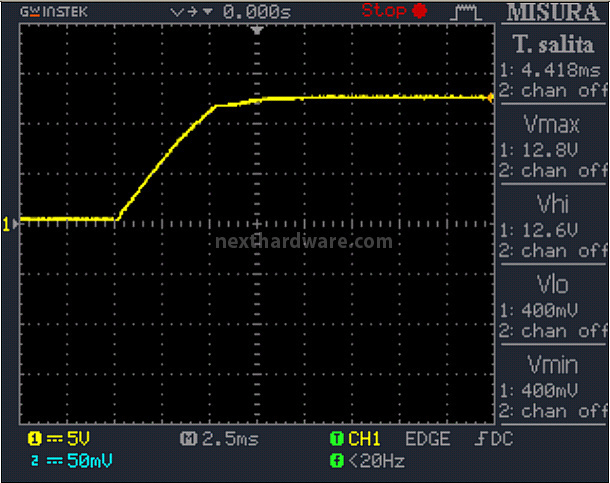

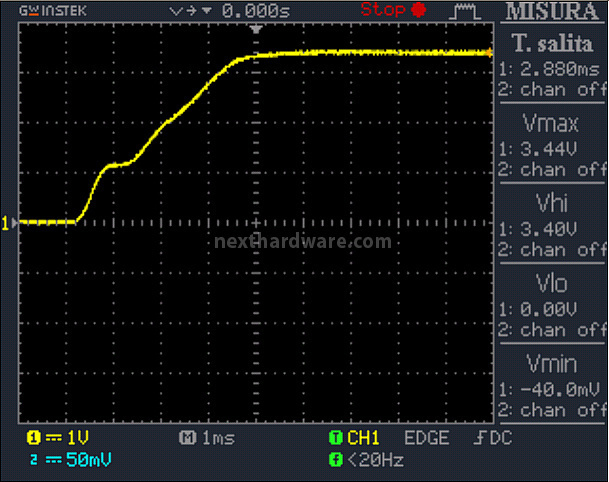

Le tensioni del Silencer Mk III da 850W raggiungono rapidamente, in fase di accensione, il valore nominale; non si notano picchi di rilievo.

Le tensioni inferiori presentano un punto di flessione nei primi istanti, ma data la durata estremamente ridotta del fenomeno, non creano alcun problema alla componentistica alimentata.

La completa operatività viene segnalata da cavo PG del connettore ATX in 310ms.



Â	Â

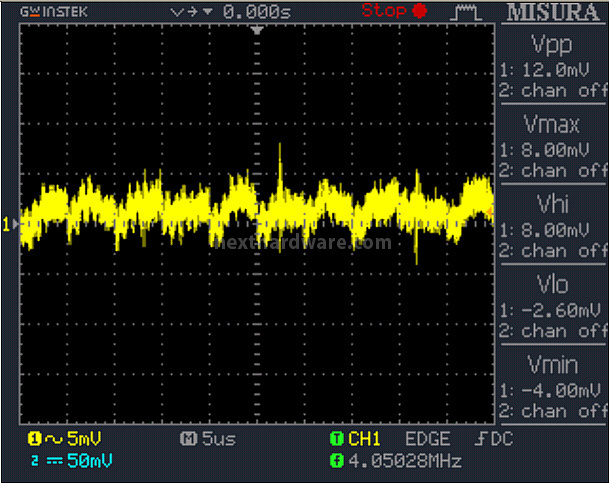

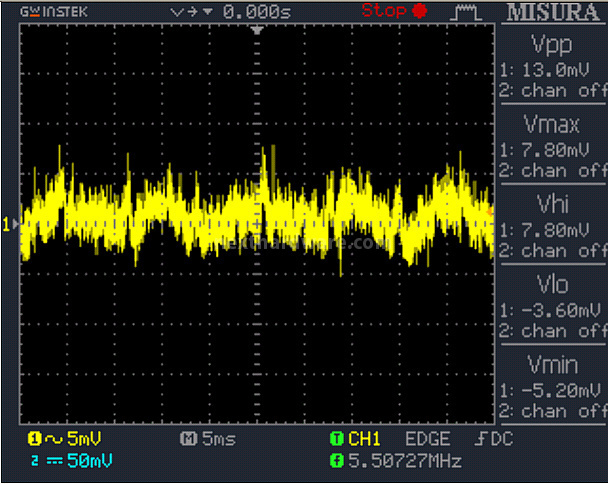

Low Frequency Ripple 12V @ 0%	PWM Frequency Ripple 12V @ 0%
Â	Â

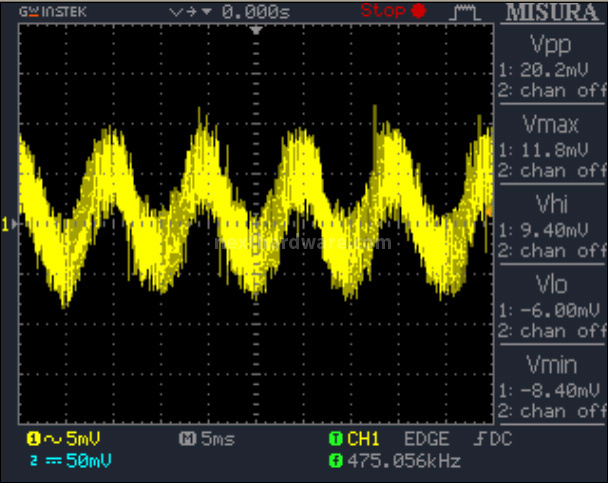

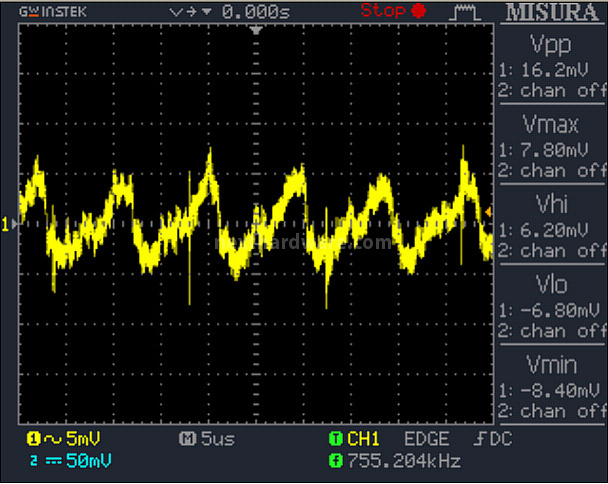

Low Frequency Ripple 12V @ 50%	PWM Frequency Ripple 12V @ 50%
Â	Â

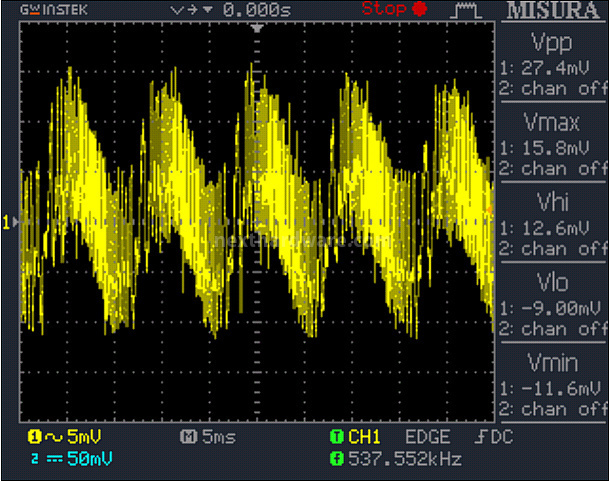

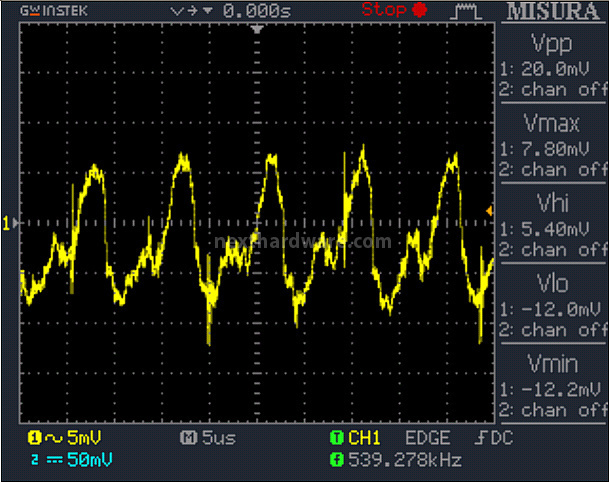

Low Frequency Ripple 12V @ 100%	PWM Frequency Ripple 12V @ 100%



Il ripple sulla linea da 12V cresce all'aumentare del carico, passando da 13mV_pp ad un'oscillazione di poco superiore ai 27mV.

Non è certo tra i valori più bassi visti finora, ma comunque corrispondente alla fascia di appartenenza e nettamente inferiore al limite imposto dallo standard ATX, fissato a 120mV_pp.



Â	Â

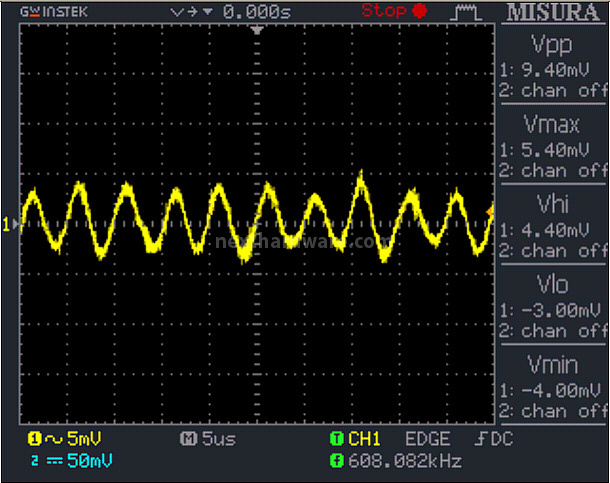

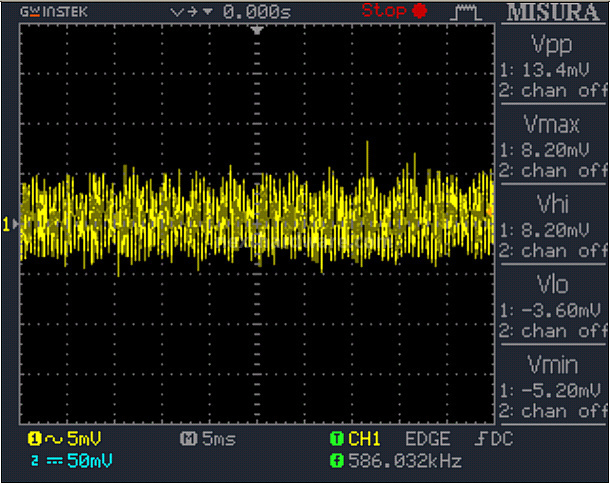

Low Frequency Ripple 5V @ 0%	PWM Frequency Ripple 5V @ 0%
Â	Â

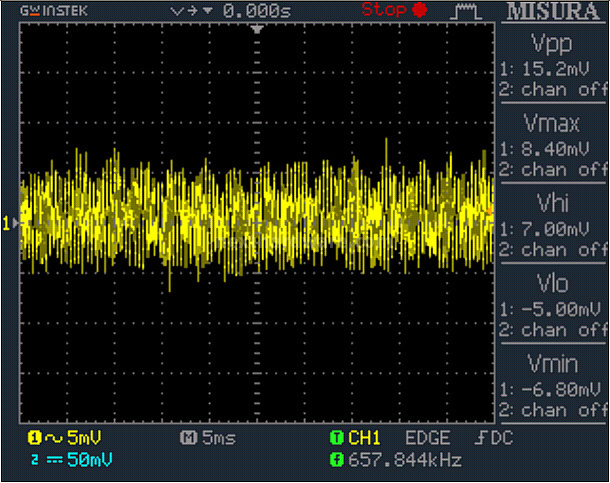

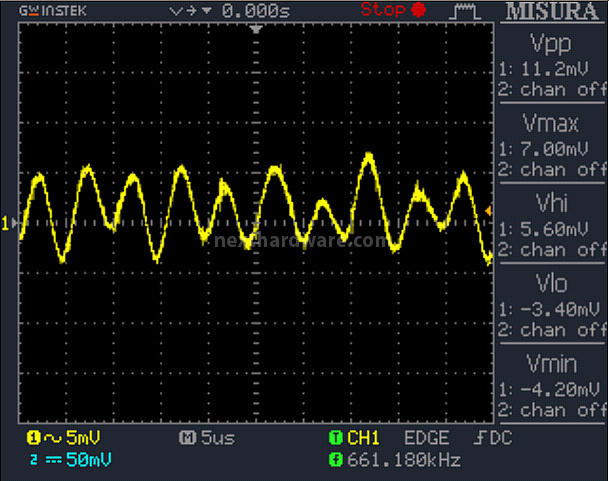

Low Frequency Ripple 5V @ 50%	PWM Frequency Ripple 5V @ 50%
Â	Â

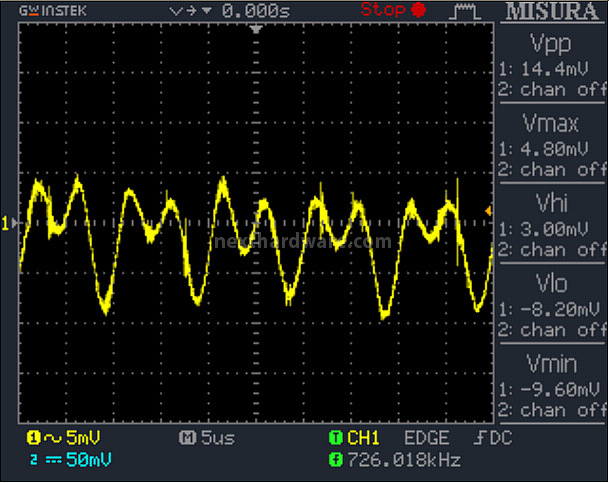

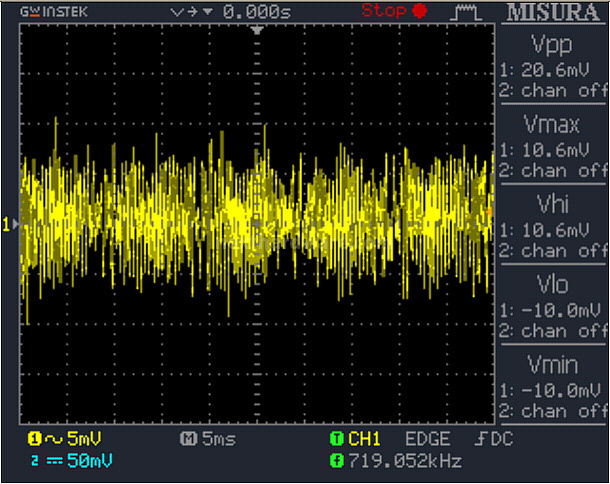

Low Frequency Ripple 5V @ 100%	PWM Frequency Ripple 5V @ 100%



Sulla linea da 5V i risultati, pur leggermente inferiori in termini assoluti, sono quasi il doppio in percentuale rispetto a quelli registrati sulla linea principale.

I 20mV_pp raggiunti a pieno carico sono comunque inferiori al limite di 50mV_pp.



Â	Â
Low Frequency Ripple 3,3V @ 0%	PWM Frequency Ripple 3,3V @ 0%
Â	Â

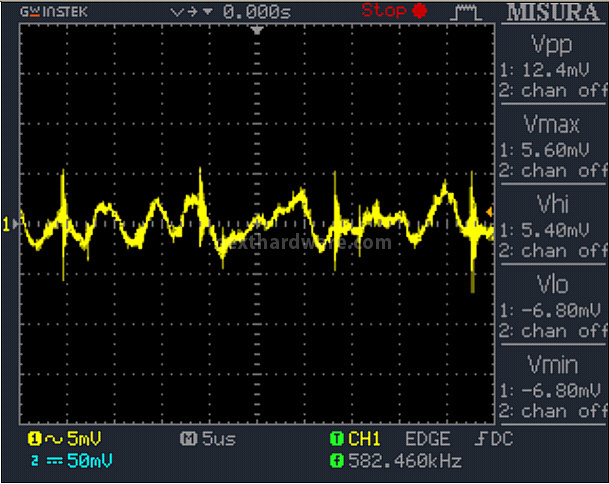

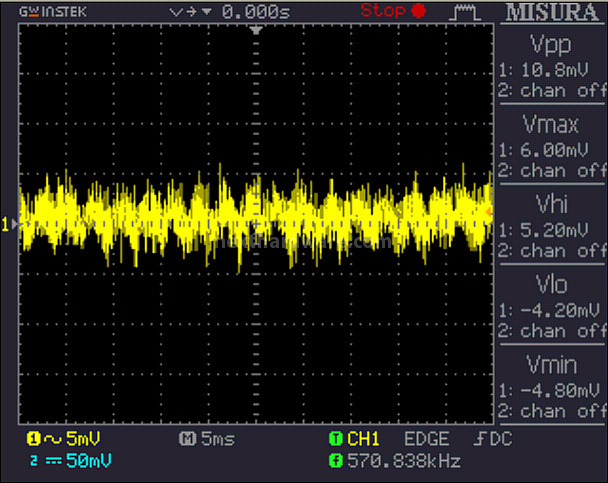

Low Frequency Ripple 3,3V @ 50%	PWM Frequency Ripple 3,3V @ 50%
Â	Â

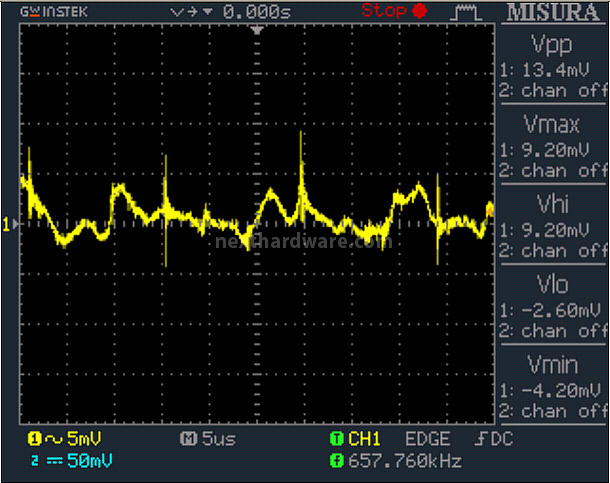

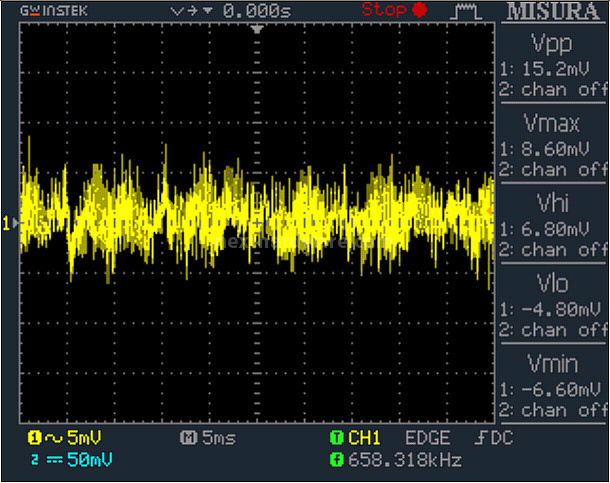

Low Frequency Ripple 3,3V @ 100%	PWM Frequency Ripple 3,3V @ 100%



Risultati analoghi sull'ultima delle linee d'interesse, quella da 3,3 Volt; la massima oscillazione di poco superiore ai 15mV_pp, raggiunta in corrispondenza del pieno carico, rispetta con ampio margine i limiti imposti dallo standard ATX.

Visti i risultati, possiamo ritenere soddisfacente il grado di pulizia raggiunto dalle tensioni erogate: i componenti alimentati non avranno alcuna difficoltà a livellare ulteriormente le fluttuazioni che, in ogni caso, non causerebbero alcun problema.
