3. Interno
| | |
| | |

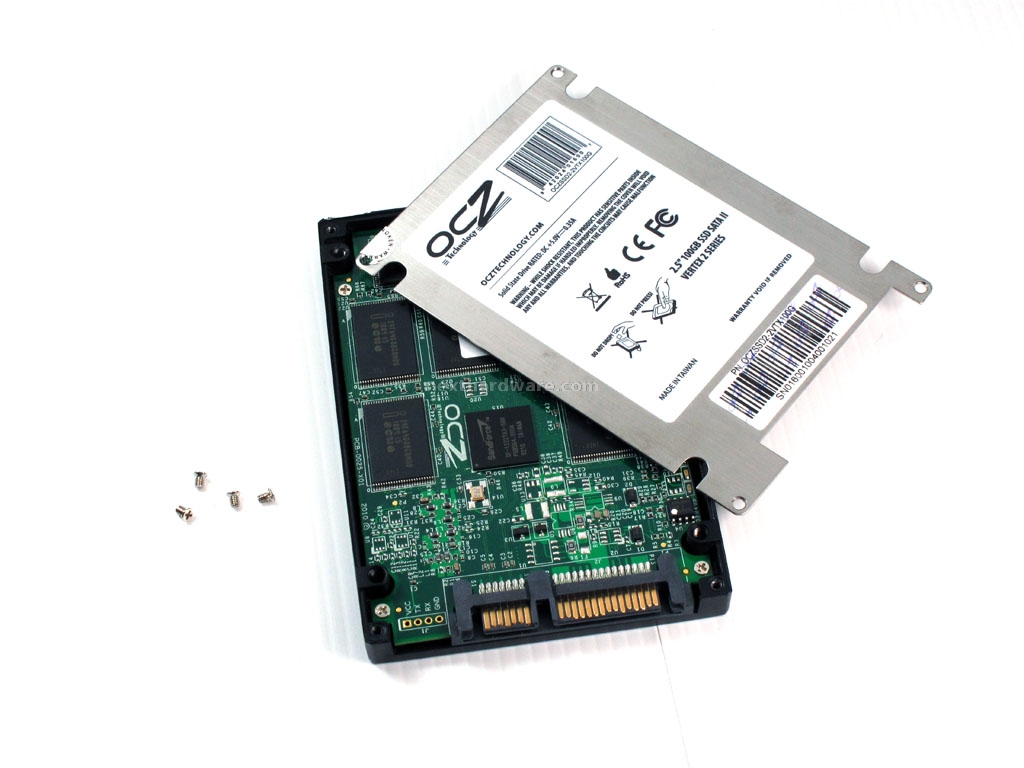

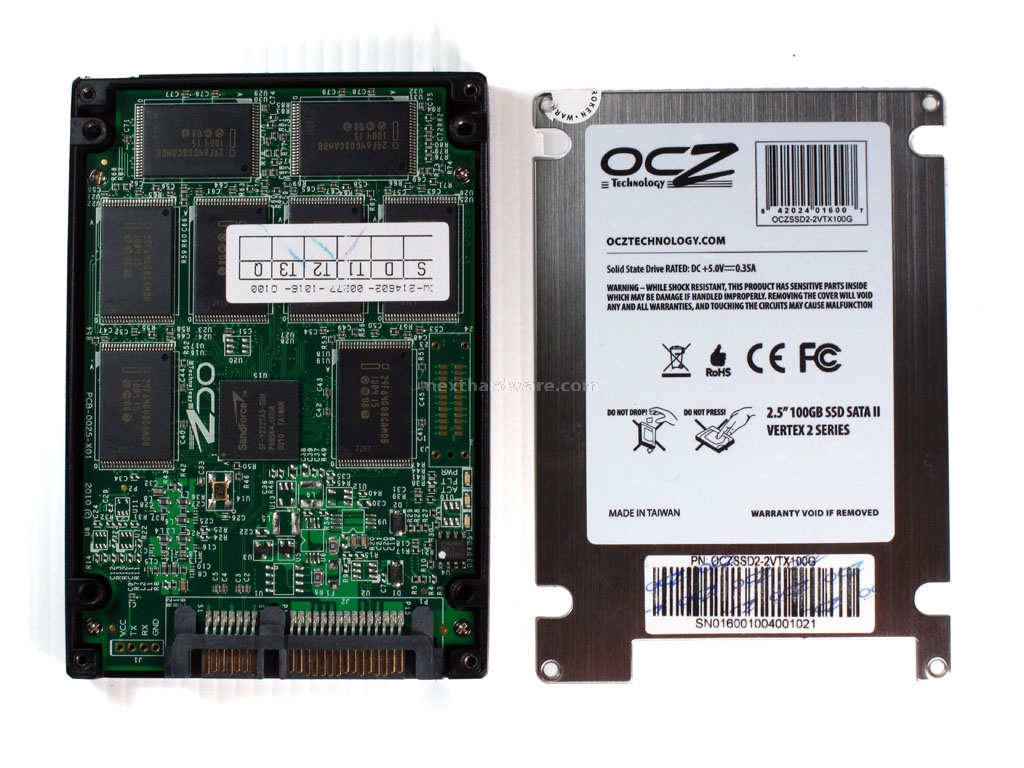

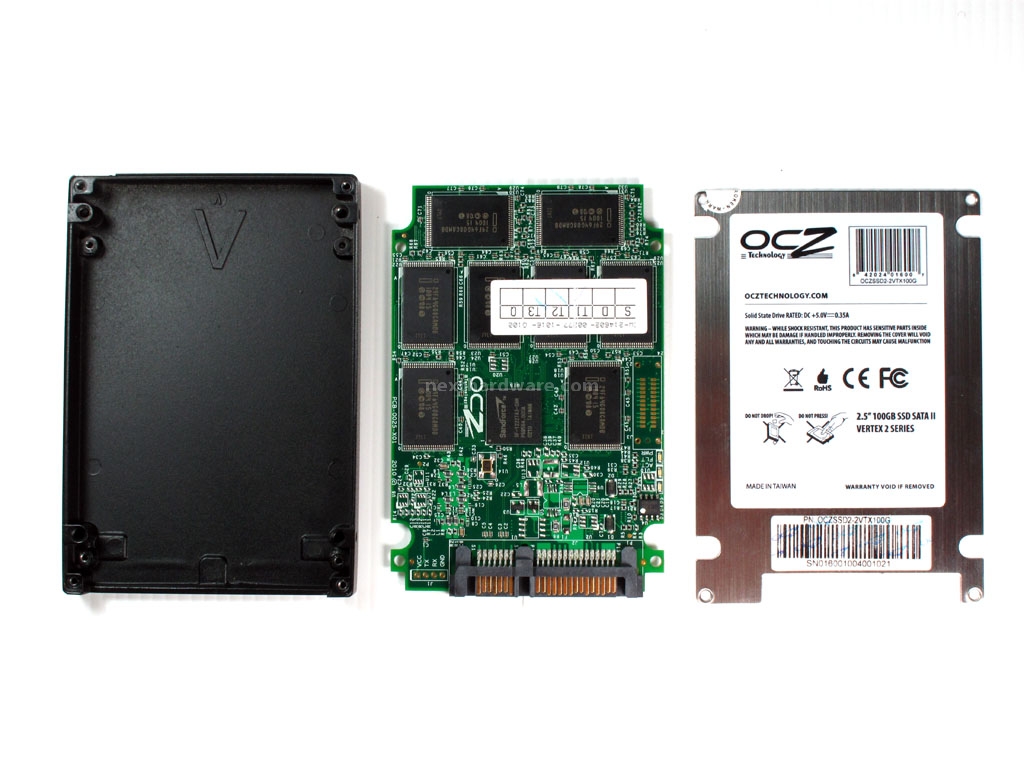

Dopo aver rimosso le 4 viti che assicurano il fondo dell'SSD alla struttura, e dopo aver tagliato i due sigilli di garanzia, abbiamo accesso al PCB. Quest'ultimo è a sua volta avvitato alla parte superiore dell'SSD tramite ulteriori 4 viti.
| | |

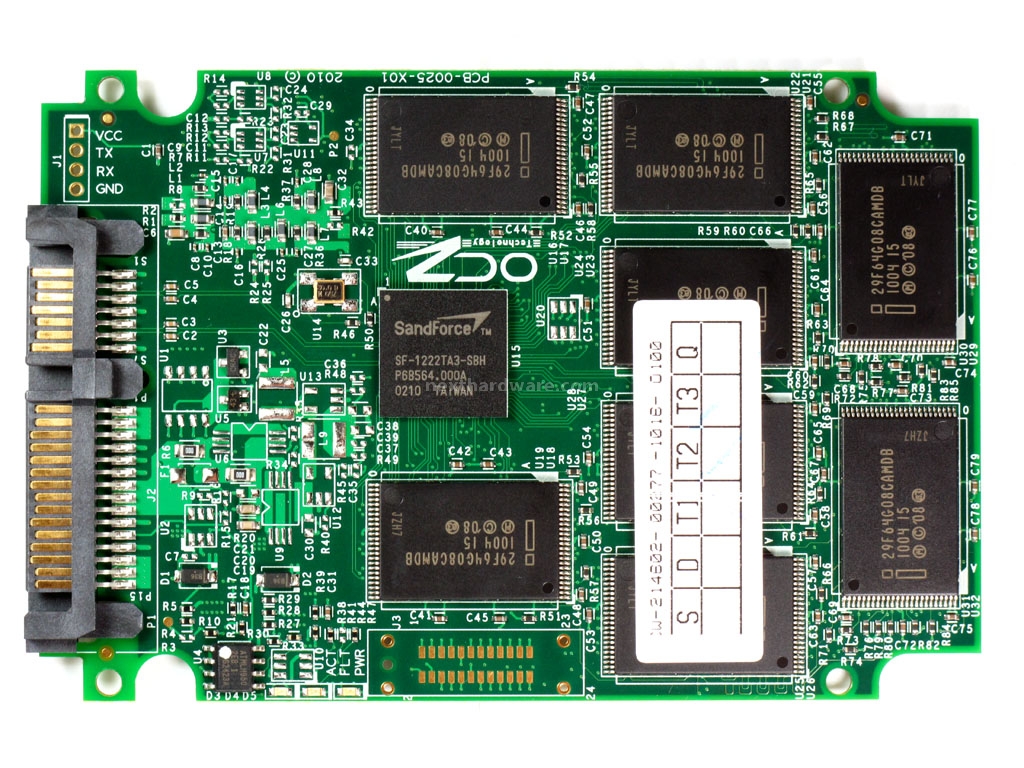

La struttura di questo SandForce si distingue leggermente da quanto visto sinora negli altri SSD con pari controller. Il SandForce 1200, infatti, non è disposto al centro del PCB con i chip NAND disposti a intorno ad esso, ma è spostato lateralmente rispetto ai moduli flash, con una disposizione di questi ultimi molto poco “ordinata”.
| |

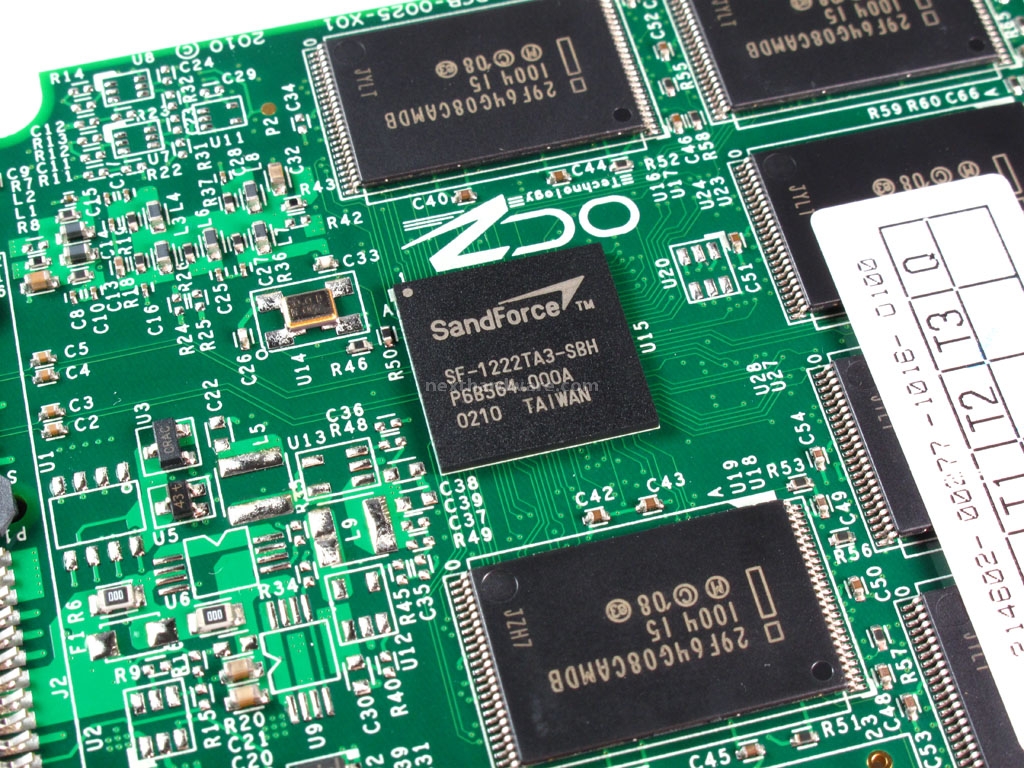

Controller SandForce SF-1222TA3-SBH, seriale leggermente diverso da quanto visto nel Corsair F100, anch'esso dotato di SandForce 1200.

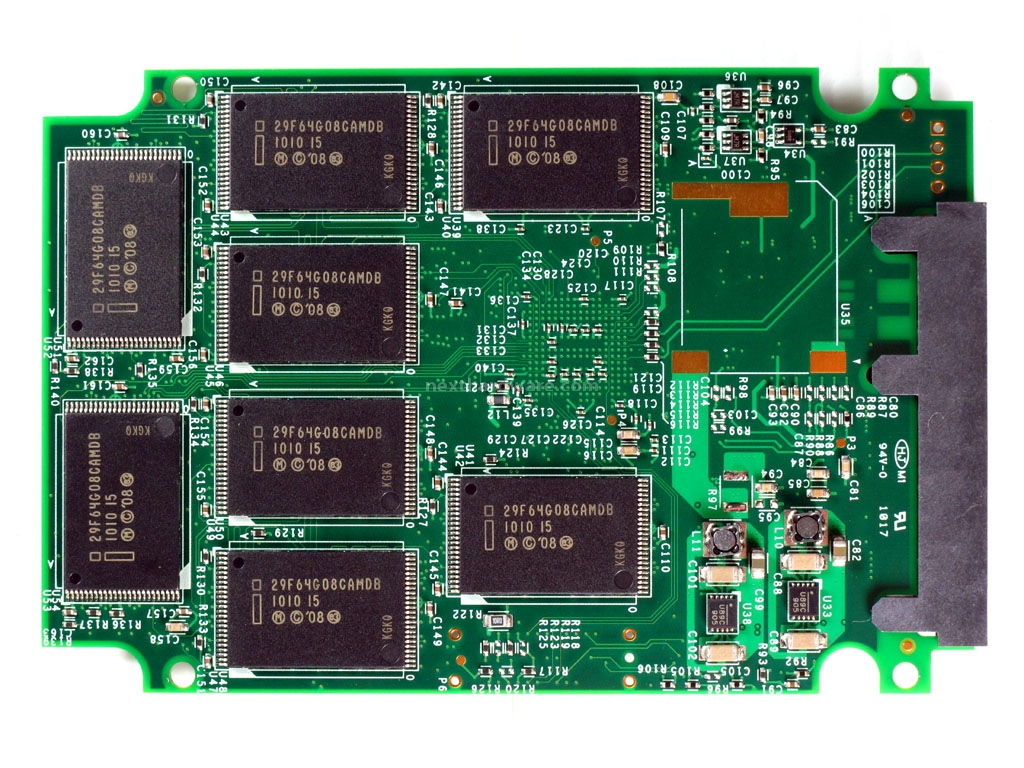

I moduli NAND sono frutto della Joint Venture tra Micron ed Intel, costruiti a 34nm e conformi alle specifiche ONFI 2.0.
