MSI Z77A-GD65 Gaming

13. Benchmark controller SATA III - USB 3.0



Benchmark controller SATA III

In questa batteria di test  andremo a valutare le prestazioni offerte dal sottosistema disco della nostra MSI Z77A-GD65 Gaming.

In particolare, andremo ad analizzare le prestazioni restituite dal PCH Intel Z77 sulle porte SATA III, mettendolo a confronto con il controller ASMedia 1061 che pilota le rimanenti due delle quattro porte 6Gbps a disposizione.

Per i test utilizzeremo un SSD Samsung 840 Pro 256GB, le cui prestazioni sono al momento quanto di meglio si possa trovare nella sua fascia di mercato.

IOMeter 2008.06.18 RC2

Da sempre considerato il miglior software per il testing degli Hard Disk per flessibilità e completezza, lo abbiamo impostato per misurare il numero di IOPS, sia in lettura che in scrittura, con pattern di 4kB "aligned" e Queue Depth 32.

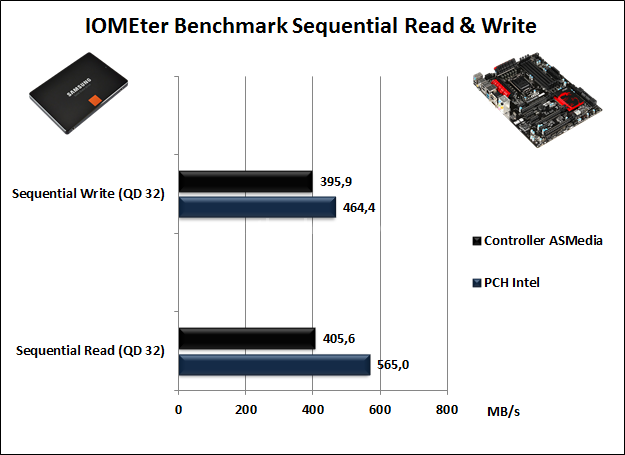

Lettura Sequenziale 128kB (QD 32)
Â	Â
PCH Intel Z77	Controller ASMedia

Scrittura Sequenziale 128kB (QD 32)
Â	Â
PCH Intel Z77	Controller ASMedia



Sintesi



Nei test di lettura e scrittura sequenziali eseguiti utilizzando il controller integrato nel PCH Intel, il Samsung 840 Pro ha fatto registrare prestazioni in lettura e scrittura di eccellente livello e perfettamente in linea con quanto rilevato a suo tempo sulla nostra piattaforma di test.

Gli stessi test, replicati utilizzando il controller ASMedia, hanno fatto registrare un calo prestazionale del 28% in lettura  e del 14% circa in scrittura.



Random Read 4kB (QD 32)
Â	Â
PCH Intel Z77	Controller ASMedia

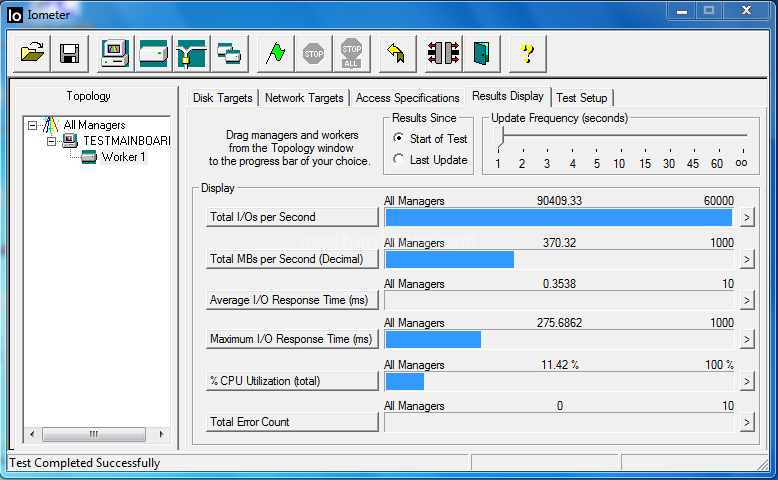

Random Write 4kB (QD 32)
Â	Â
PCH Intel Z77	Controller ASMedia



Sintesi



Nei test di lettura e scrittura casuale di file da 4kB lo scenario non cambia, il controller Intel consente al Samsung 840 Pro di superare agevolmente i 100.000 IOPS in lettura ed i 90.000 IOPS in scrittura, due valori leggermente superiori rispetto ai dati di targa dichiarati dal produttore.

I test condotti su controller ASMedia, ancora una volta, hanno fortemente deluso con prestazioni in lettura e scrittura inferiori rispetto alla controparte Intel del 33% e del 40%.



Benchmark controller USB 3.0

Con questa serie di test abbiamo analizzato le prestazioni del controller USB 3.0 integrato nel PCH Intel Z77 che equipaggia la MSI Z77A-GD65 Gaming.

Per i test ci siamo avvalsi del software CrystalDiskMark 3.02 x64 e di un Flash Drive Patriot Supersonic conforme alle specifiche USB 3.0.

I test sono stati effettuati in due modalità diverse che sfruttano rispettivamente pattern di dati comprimibili ed incomprimibili.

Â	Â
Dati comprimibili	Dati incomprimibili



Sintesi





Sia nei test effettuati con pattern di dati comprimibili che in quelli con dati incomprimibili, il controller USB 3.0 integrato nel PCH Z77 Intel si è comportato in maniera egregia, permettendo di spingere la Patriot Supersonic utilizzata per i nostri test ben oltre i dati dichiarati dal produttore che, ricordiamo, sono di 100MB/s in lettura e di 70MB/s in scrittura.
