Allestimento Hardware
Montaggio Hardware
Come abbiamo visto lo spazio all'interno del vano hardware permette di eseguire il lavoro in tutta tranquillità e in breve tempo offrendo inoltre, la possibilità di effettuare un cablaggio ordinato dei vari collegamenti.
| La piastra di alluminio superiore, oltre a contribuire alla solidità dell'intera struttura, permette il fissaggio degli Hard Disk e della meccanica di lettura. Negli spazi destinati agli HDD è presente una protezione in materiale isolante fissato in corrispondenza delle elettroniche. | Il fissaggio viene effettuato utilizzando la foratura posta nel lato inferiore delle meccaniche e perfettamente riportata sulle piastra di sostegno, tutto combacia alla perfezione. I fori di fissaggio ad asola della piastra permettono infine, al momento del rimontaggio, di poter avvicinare il pulsantino di eject della meccanica al corrispondente posto sul pannello frontale. |
| Il Fissaggio dell'alimentatore deve essere effettuato con le viti in dotazione essendo il pannello posteriore di spessore maggiore rispetto ad un normale case per computer, la loro lunghezza permette di interporre tranquillamente il pad in silicone presente in molti alimentatori assicurandoci un fissaggio perfetto. | Il lavoro, come abbiamo anticipato, procede comodamente e velocemente; siamo a buon punto, l'hardware è fissato e si inizia il cablaggio aiutati dalla perfetta ingegnerizzazione del percorso cavi all'interno del cabinet. |

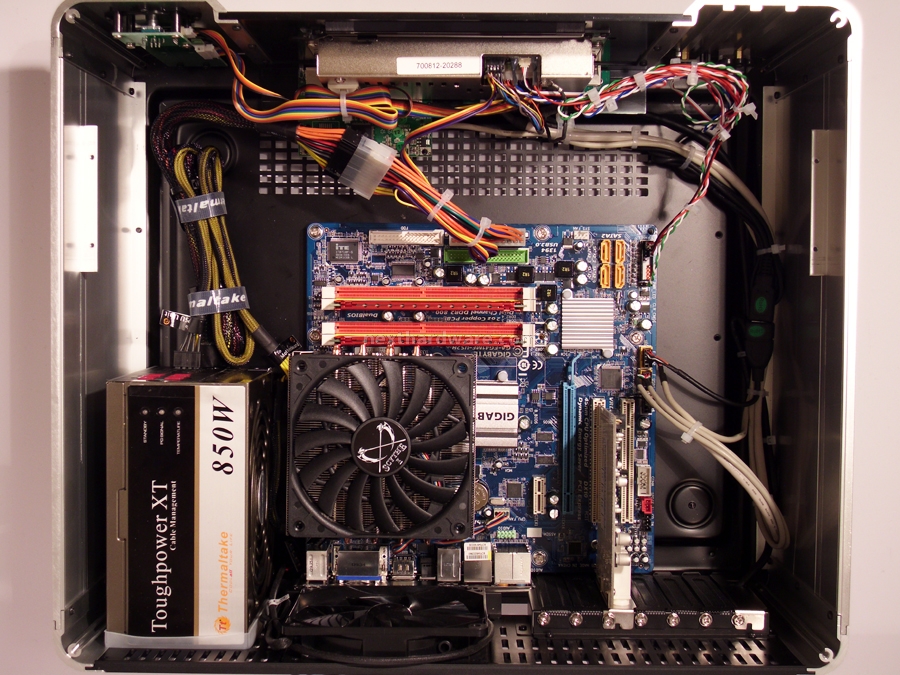

| Una panoramica del nostro Luxa2 LM300 Touch Pro che mostra come sono stati ottimizzati gli spazi per offrire la massima facilità di montaggio dei componenti Hardware e come è possibile far si che tutto il cablaggio dei cavi risulti praticamente invisibile una volta rimontata la piasta superiore di sostegno. I più intraprendenti potranno eliminare con una semplice modifica il connettore in dotazione che porta alimentazione e il consenso di accensione al Touch Screen; ciò permetterà di ottenere un cablaggio ancora più ordinato ma, ovviamente, invaliderà la garanzia del prodotto. |
| Una volta rimessa nell'apposita sede la piastra di sostegno con i drive montati e fissata con le apposite viti, il nostro lavoro di assemblaggio è terminato. Come si può osservare il cablaggio risulterà praticamente invisibile e non ci darà fastidio durante i lavori di manutenzione all'interno del cabinet. | |
