Il System Memory Multiplier (SPD) serve ad impostare la frequenza di funzionamento delle memorie che sarà pari al prodotto di questo moltiplicatore per la frequenza impostata per il BCLK.



I settaggi disponibili per i timings di memoria sono veramente tanti e replicati per ogni canale, e quindi è possibile impostare differenti valori per ciascun modulo di memoria. Oltre ai timings principali (denominati nel bios standard timings), ci sono tutta una serie di subtimings (advanced timings), nonché i turnaround timings che riguardano il numero di cicli di clock che è necessario attendere per cambiare il tipo di accesso in memoria ovvero i cicli di clock che bisogna attendere se la l’accesso in memoria è in lettura e si vuole un accesso in scrittura e viceversa.

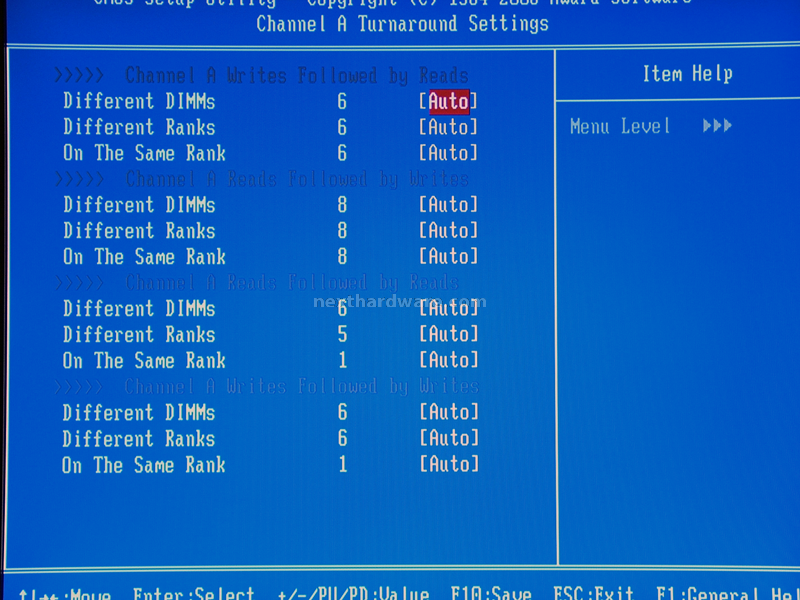

E’ apprezzabile lo sforzo che è stato fatto per rendere più leggibili i timings di turnaround, che riportano una descrizione in lingua corrente invece di riportare la sigla del timing (tipo tRRD, tRTW, tWTR, ecc.). Infatti è chiaramente riportato nel titolo la dicitura, per esempio “Channel A Writes followed by Reads� che indica che si tratta del turnaround tra accesso in scrittura e accesso in lettura; sotto sono riportate le voci che riguardano il turnaround tra differenti moduli di memoria, differenti “rank� di memoria (per cui bisogna andare su un differente insieme di chip di memoria) e stesso “rank� di memoria per cui si rimane nell’abito dello stesso insieme di chip.

Ci si può limitare a settare i timings principali secondo le specifiche date dal costruttore delle RAM che si utilizzano e soprattutto ricordare che quello che veramente influenza le prestazioni è il Command Rate (CMD) che va rigorosamente settato ad 1 per avere il massimo delle prestazioni. Infatti il memory controller integrato nel processore è molto sensibile a questo settaggio che è quello più importante per le performance di banda e per la latenza delle memorie, a seguire c'è’ la frequenza di funzionamento delle RAM, ed infine i timings principali.







I voltaggi che è possibile impostare da bios sono veramente tanti e tra l’altro anche il range di possibili valori per ciascun voltaggio è veramente alto è può soddisfare anche esigenze di overclock estremo.

Di seguito sono riassunti i range applicabili per i vari voltaggi e viene riportata l’utilità legata all’aumento di queste tensioni.

• Load-Line Calibration il valocre di default è disabled. Mettendo questo settaggio su enable si limita il vdrop della CPU.

• CPU Vcore per default è impostato su 1,25000v, mentre il range di valori è 0,5000v-1,9000v con step di 0,020v. Incrementando questo voltaggio si favorisce l'overclock della CPU.

• QPI/Vtt Voltage di default è impostato a 1,1500v, può assumere valori da 1,082v a 2,000v con step di 0,020v. Aumentando questo voltaggio si aumenta la stabilità del sistema quando si lavora fuori specifica.

• CPU PLL di default assume il valore di 1,800v e può variare tra1,400v e 2,500v con step di 0,020v. Aumenta la stabilità del sistema con un elevato valore di BCLK.

• PCIE di default assume il valore di 1,500v, varia tra 1,000v e 2,140v con step di 0,020v. Questo voltaggio si deve aumentare solo se si fa overclock sulla frequenza di funzionamento del bus PCI express

• QPI PLL di default vale1,100v, varia tra 0,800v e 1,600v con step di 0,020v Incrementando questo voltaggio si favorisce l'overclock del bus QPI.

• IOH Core di default vale 1,100v varia tra 1,000v e 2,000v con step di 0,020v Incrementando questo e i successivi due voltaggi si favorisce la stabilità globale del sistema durante l'overclock.

• ICH I/O di default vale 1,500v con range tra 1,050v e 2,500v e step di 0,020v

• ICH Core 1,100v 0,920v-2,380v 0,020v

• DRAM Voltage di default vale 1,500v range di 1,300v-2,600v con step di 0,020v Incrementando questo voltaggio si favorisce l'overclock della RAM

• DRAM Termination di default vale 0,750v il range impostabile è 0,700v-0,970v con step di 0,020v. Incrementando questo e i successivi voltaggi si favorisce l'overclock delle RAM con timings tirati.

• Ch-A/B/C Data VRef. di default vale 0,750v il range impostabile è 0,700v-0,970v con step di 0,020v.

• Ch-A/B/C Address VRef. di default vale 0,750v il range impostabile è 0,700v-0,970v con step di 0,020v.
