Il waterblock in dettaglio:
| L' Ek Supreme è composto da :
| |
La base:
| | |
| Particolare della base con i 49 micro-canali che la caratterizzano. | Particolare della lavorazione. |
| | Particolare della lappatura della base. E' importante ricordare la convessità di quest'ultima cosi da sopperire alla concavità che presentano gli heat-spreader di alcuni processori. Questo accorgimento permette di garantire un corretto contatto in ogni situazione. |
Il diffusore:
| |

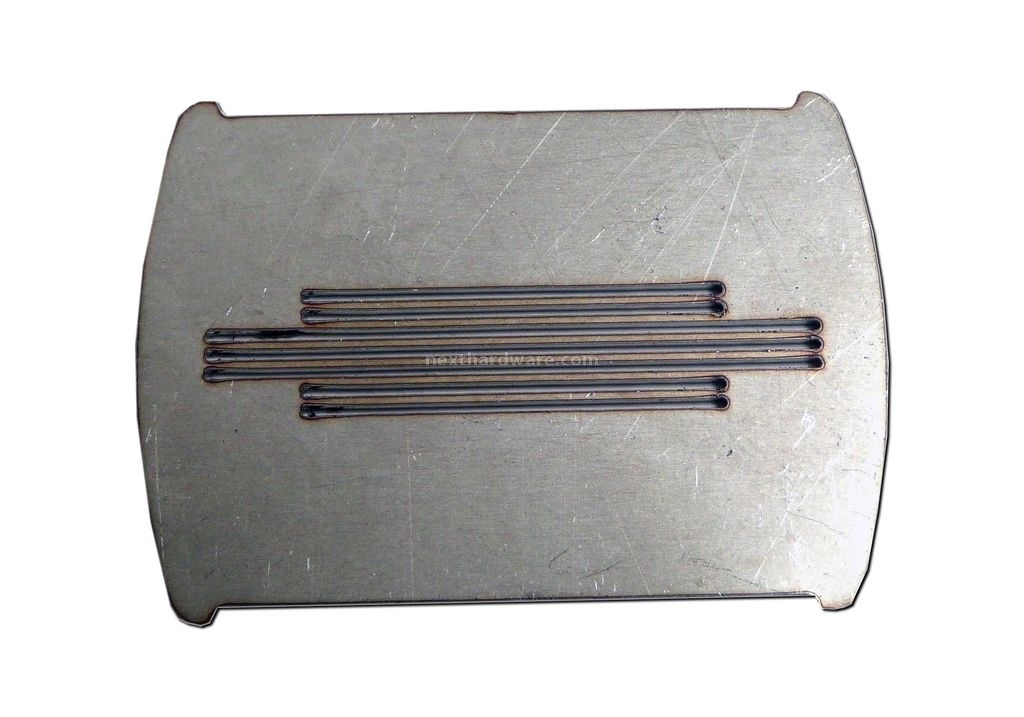

| Il particolare diffusore in acciaio il cui compito è quello di accelerare e incanalare il flusso sui micro-canali presenti sulla base. |
Il top:
| | |
| Parte superiore del top con le due filettature da 1/4”G e l'incisione del nome. | Parte inferiore del top; notare la particolare lavorazione per incanalare il flusso in ingresso su tutta la superficie del diffusore. |
