10. Crossloading

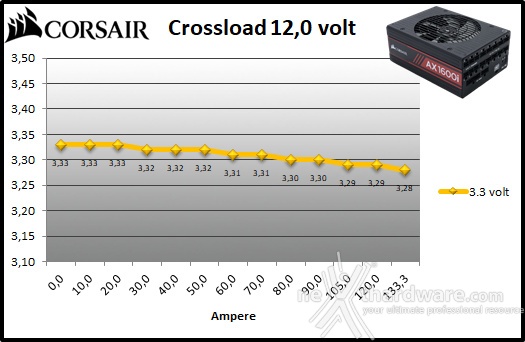

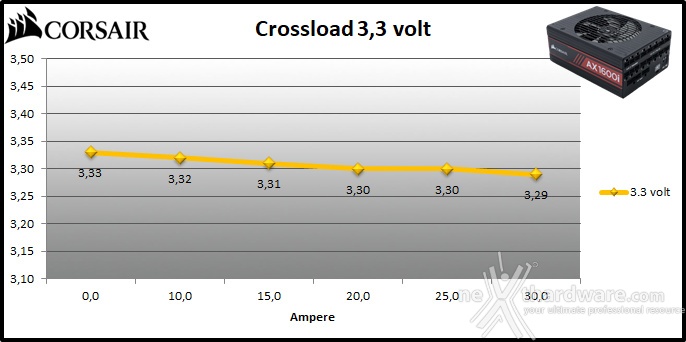

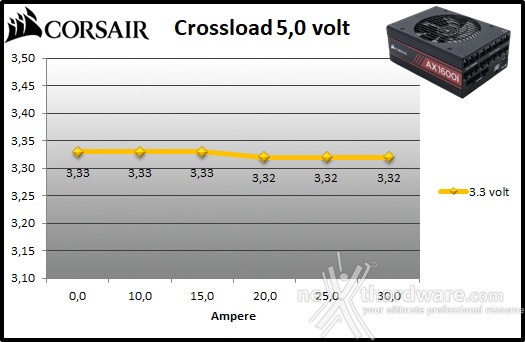

Linea +3,3V

CORSAIR AX1600i 10. Crossloading 1
CORSAIR AX1600i 10. Crossloading 2  CORSAIR AX1600i 10. Crossloading 3

Massimo Vdrop 0.04 volt (1.20%)

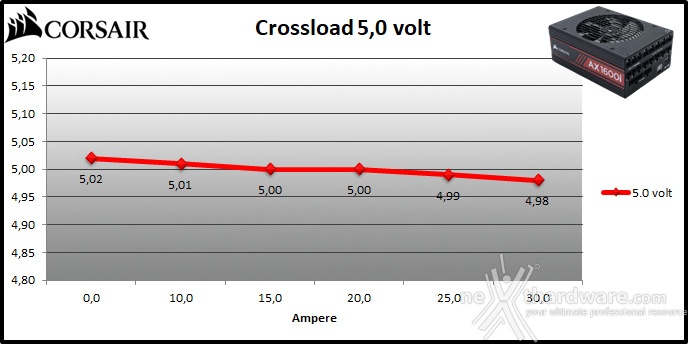

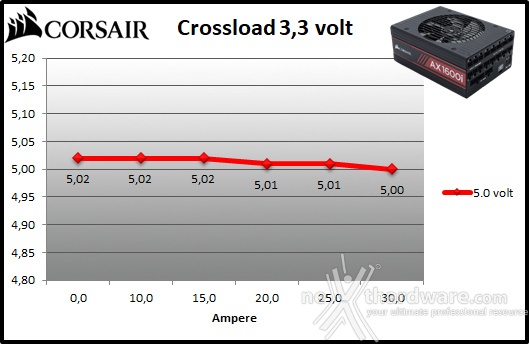

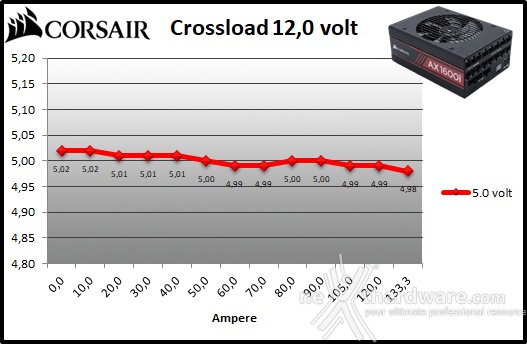

Linea +5V

CORSAIR AX1600i 10. Crossloading 4
CORSAIR AX1600i 10. Crossloading 5  CORSAIR AX1600i 10. Crossloading 6

Massimo Vdrop 0.04 volt (0.79%)

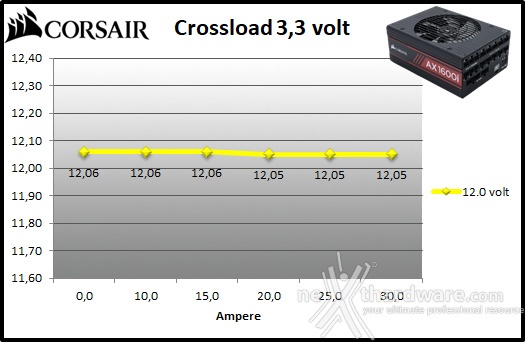

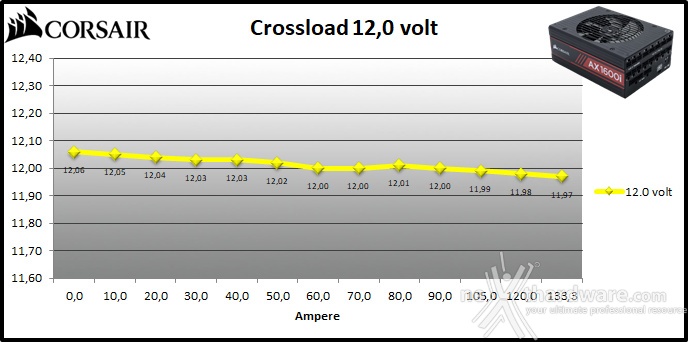

Linea +12V

CORSAIR AX1600i 10. Crossloading 7
CORSAIR AX1600i 10. Crossloading 8  CORSAIR AX1600i 10. Crossloading 9

Massimo Vdrop 0.09 volt (0.74%)


La prova di crossload chiarisce immediatamente l'efficacia del controllo digitale, nessun alimentatore analogico sarebbe infatti capace di contenere la caduta di tensione sui cavi a meno di un decimo di volt.

Il circuito di controllo del CORSAIR AX1600i adegua, infatti, la tensione d'uscita in base alla corrente erogata così da compensare le inevitabili cadute ohmiche sui cavi e restituire in uscita valori sempre prossimi a quelli di riferimento.

L'intervento del microcontrollore si nota ad esempio sulla linea da 12 volt nel passaggio dai 70 agli 80 ampere dove la tensione, invece che scendere, sale.
