4. Installazione Corsair AirFlow Pro
Di seguito le immagini che segnano le fasi del montaggio.

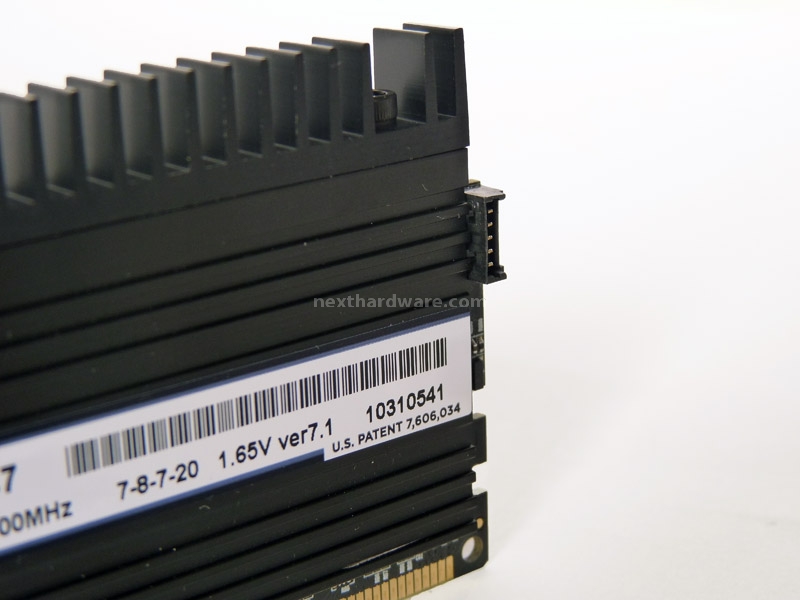

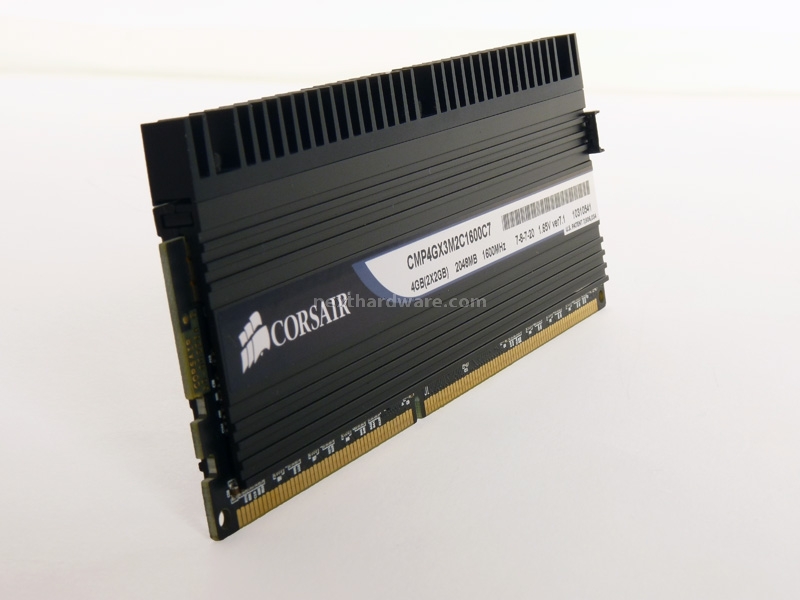

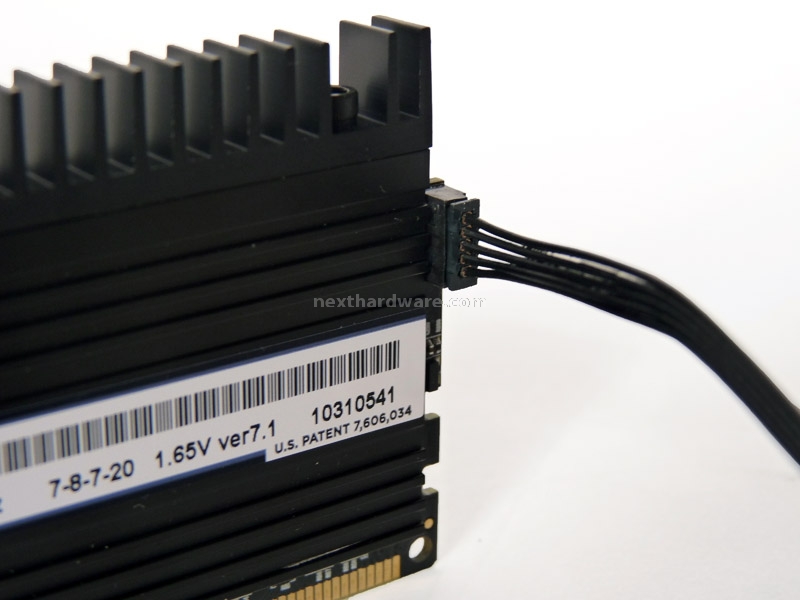

Corsair Dominator: preparazione al montaggio.
Per prima cosa è necessario fissare alle memorie il cavo di collegamento dati, operazione molto semplice, poiché basta inserire la spina fornita in dotazione.

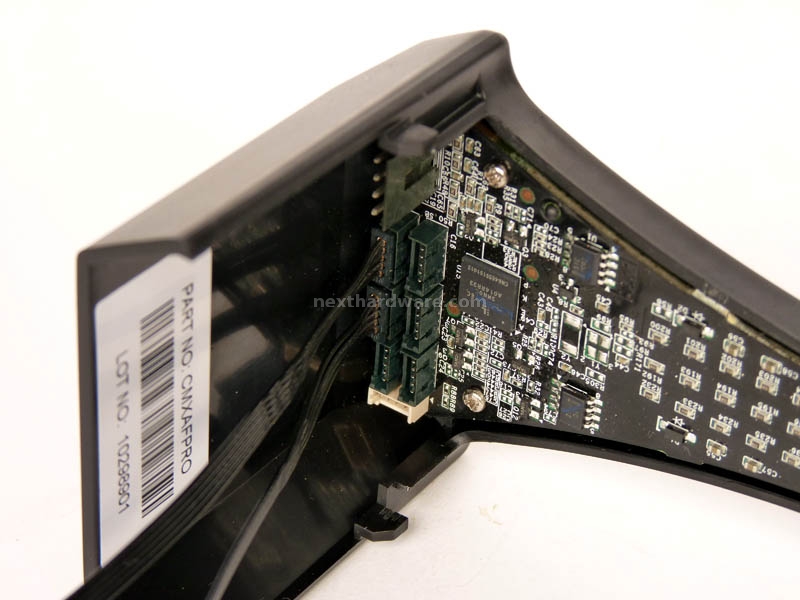

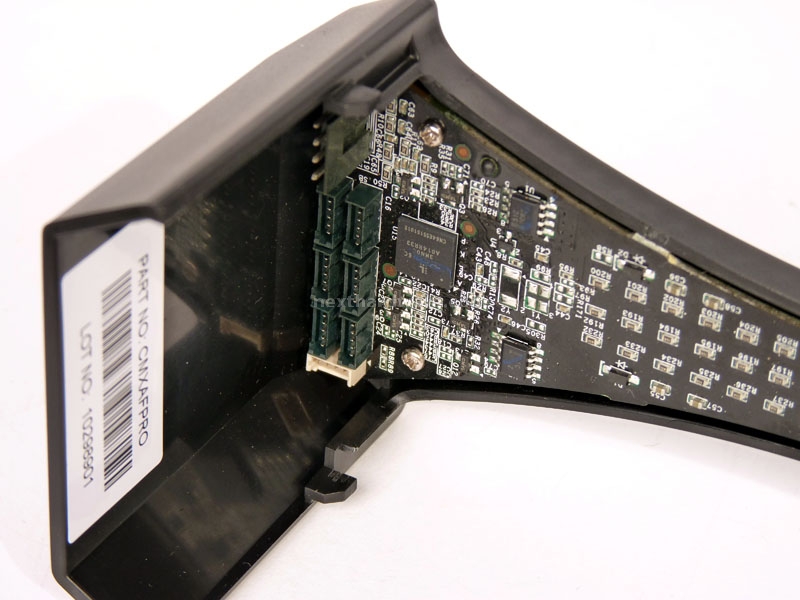

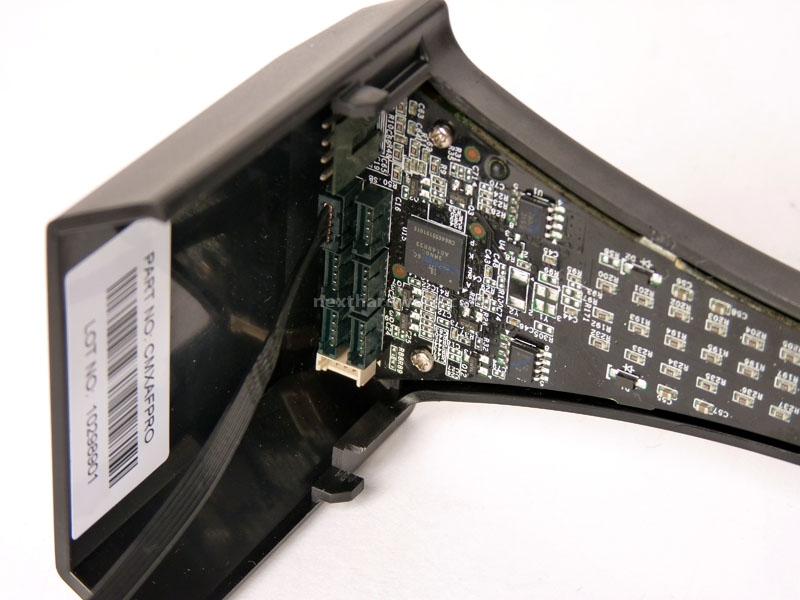

Corsair AirFlow Pro: collegamento cablaggio.
Il sistema di collegamento del circuito elettronico prevede la possibilità di monitore fino a sei moduli di memoria. Il connettore può essere inserito in una qualsiasi delle sei prese: automaticamente tutti i moduli verranno riconosciti e abbinati dall'elettronica di controllo, in questo modo non deve essere rispettato nessun ordine, semplificando enormemente la procedura di installazione.

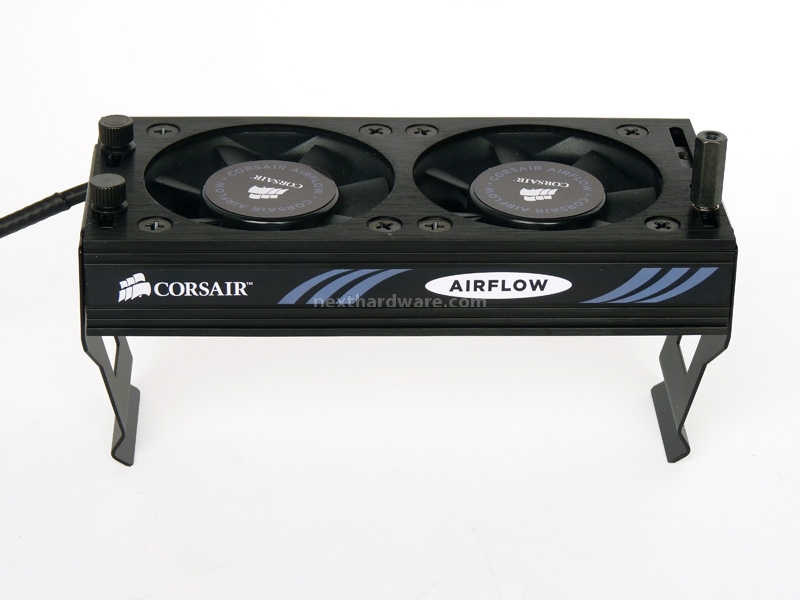

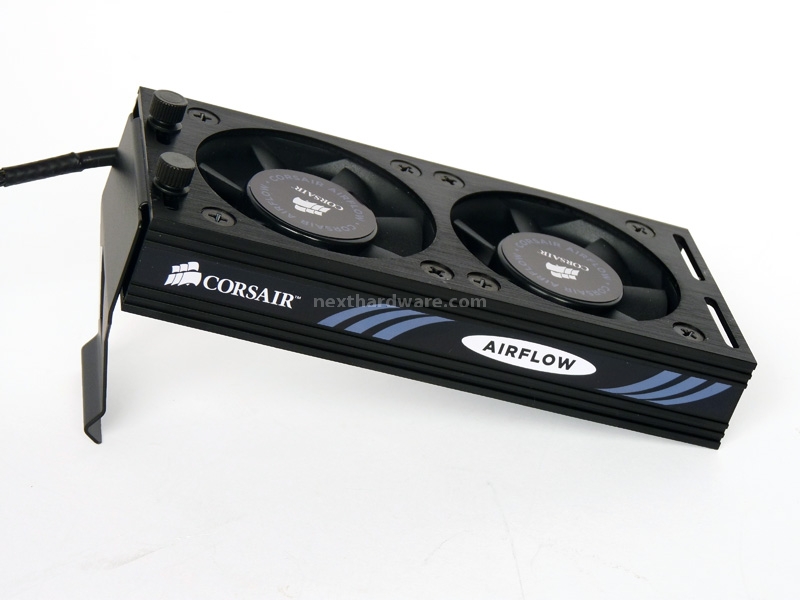

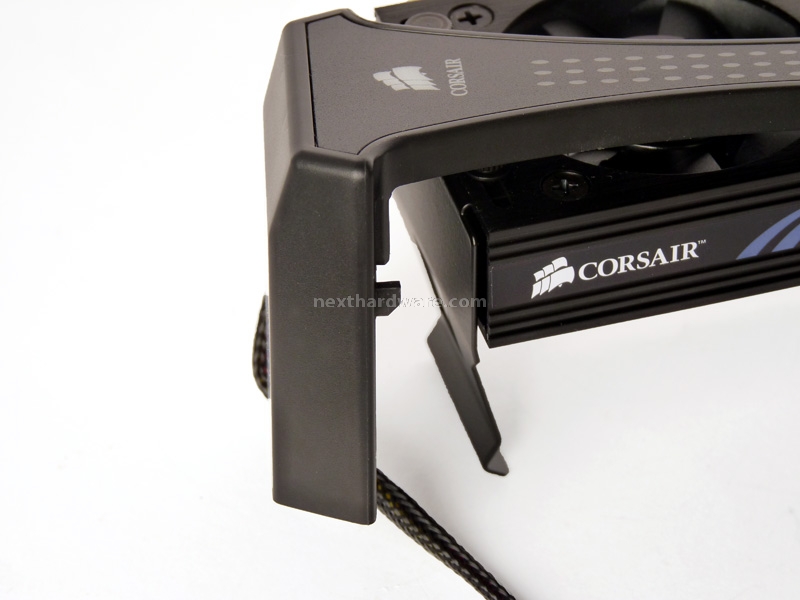

Corsair Air Flow: montaggio.

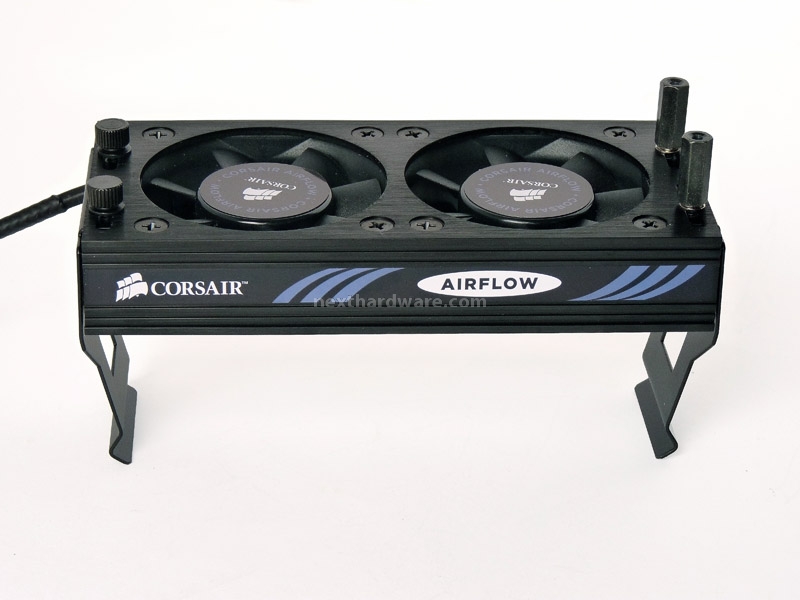

La ventola base è un dissipatore importante, le sue dimensioni sono perfettamente adeguate alle necessità di raffreddamento dei moduli Corsair. Attenzione a non montare la ventola in modo sbagliato: con l'AirFlow base dovete usare solo due delle viti fornite a corredo e installare, sul lato destro, le due prolunghe che si trovano nella confezione del modulo supplementare AirFlow Pro.

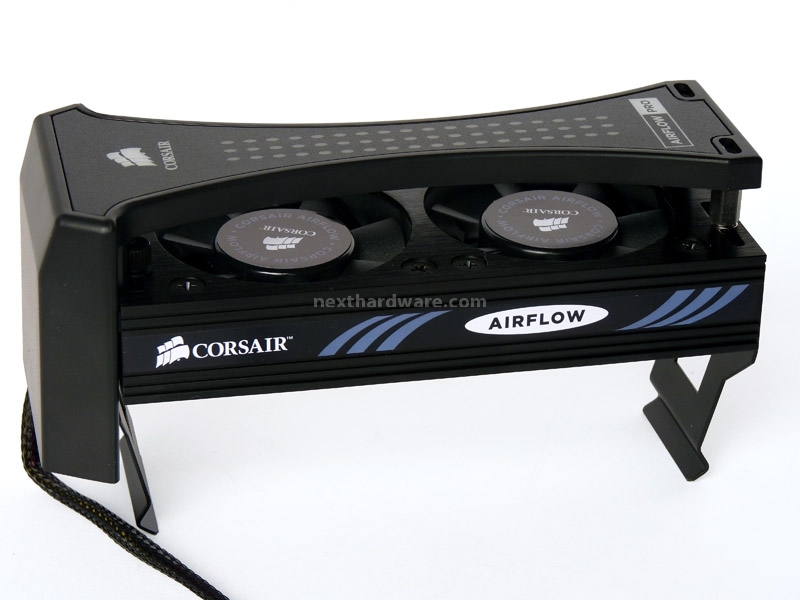

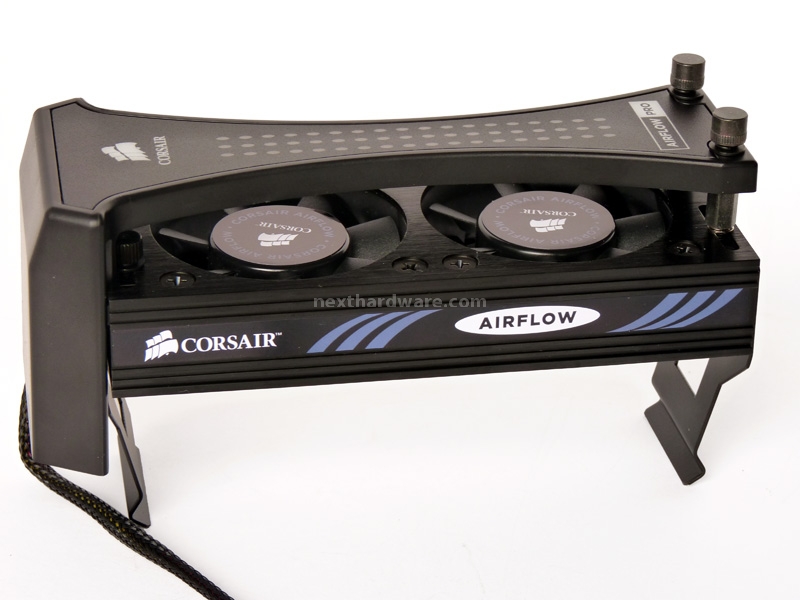

Corsair AirFlow Pro: Fissaggio alla ventola base.
L'ultima procedura prevede l'ancoraggio alla base; l'ingombro totale cresce leggermente facendo sì che con alcuni dissipatori della CPU fuori standard, potrebbero insorgere problemi di spazio. Noi consigliamo, come soluzione di raffreddamento da abbinare al microprocessore, la serie Corsair Hydro H50 o H70 che sono pienamente compatibili con questa soluzione.

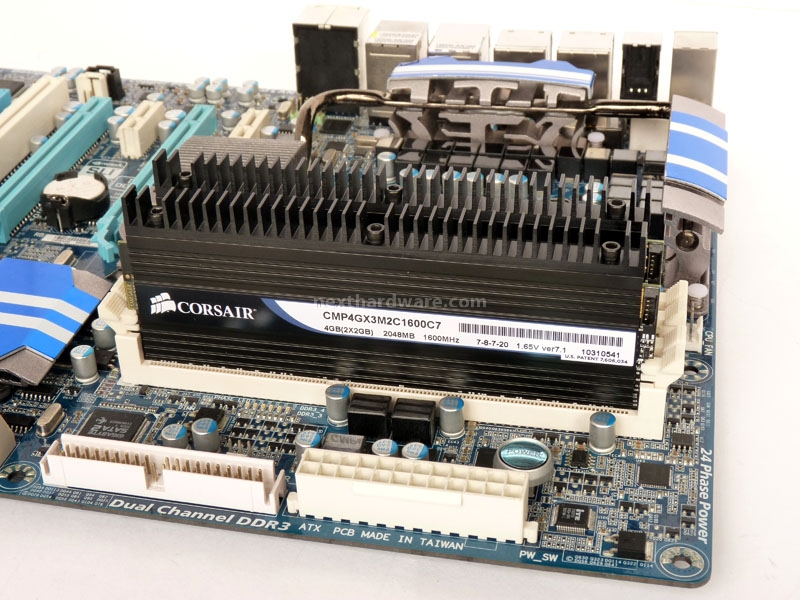

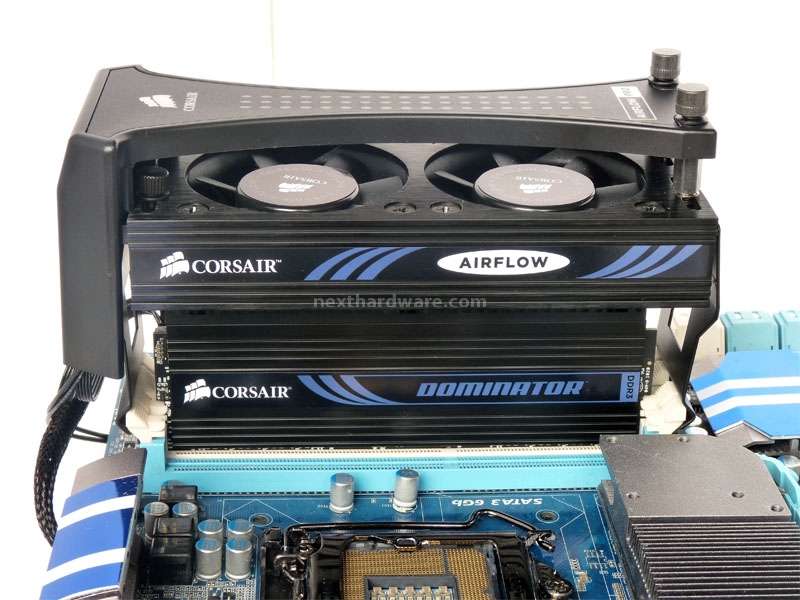

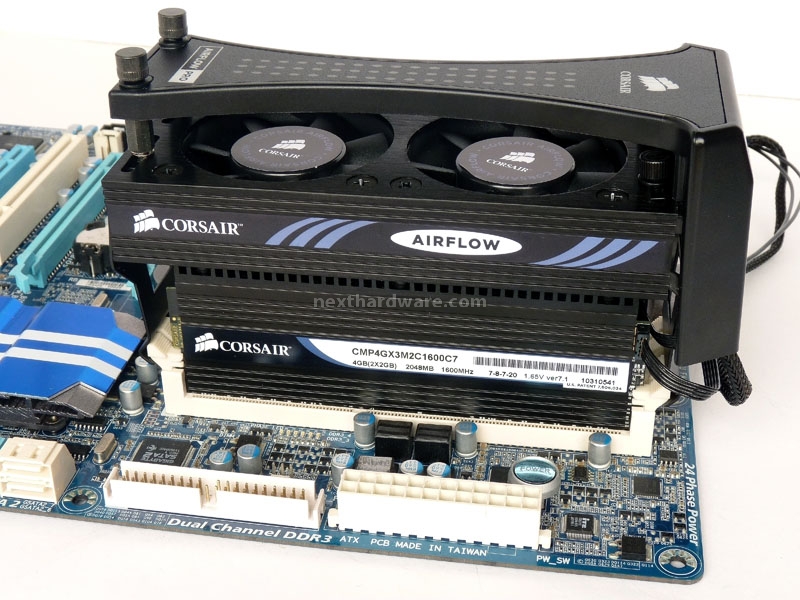

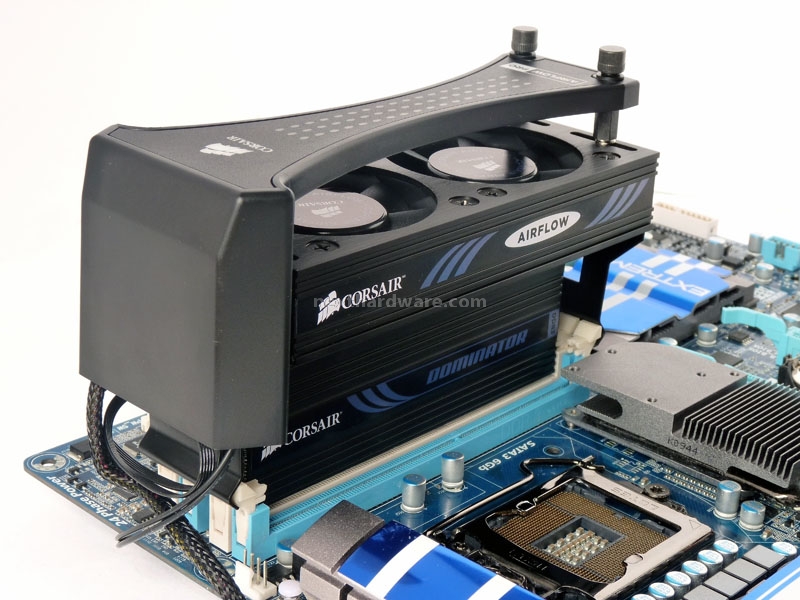

Corsair AirFlow Pro: installazione sulla mainboard.
Nelle immagini di cui sopra potete osservare l'inserimento dei moduli di memoria e, successivamente, l' installazione dell'AirFlow Pro; le dimensioni complessive sono di 110 x 157 x 65 mm.
Dopo pochi minuti l'AirFlow Pro è perfettamente installato sulla Gigabyte P55A-UD7.
