Cooler Master MasterLiquid 360 Ion

3. Visto da vicino - Parte seconda



Il radiatore da 360mm, ha una buona densità di alette (20 per pollice), presenta uno spessore di 27mm (tipico del formato slim) ed è dotato di dodici fori su ognuno dei due lati per l'installazione di un massimo di sei ventole da 120mm in configurazione push-pull.

A tale proposito, segnaliamo che in bundle non vengono fornite le viti per le ventole aggiuntive.



I tubi in gomma da 400mm sono fissati al corpo del radiatore tramite due raccordi di ottima fattura.



Il sistema di cablaggio del MasterLiquid 360 Ion prevede due connettori in uscita dal blocco pompa/waterblock: un Micro-USB per la gestione del display da 2.1" ed un 6pin per tutto il resto, tra cui il controllo dei LED ARGB e alimentazione.

Â

Â

All'altro capo del cavo con connettore 6pin troviamo tre connettori PWM da collegare alle ventole fornite in dotazione e che, a loro volta, formano una daisy chain per occupare una sola porta ARGB 5V sulla scheda madre; il tutto, infine, viene alimentato da un SATA 12V.

L'altro cavo fornito in bundle consente la comunicazione tra il software di gestione Cooler Master e il display, utilizzando un classico header USB 2.0 della scheda madre.

Â

Â

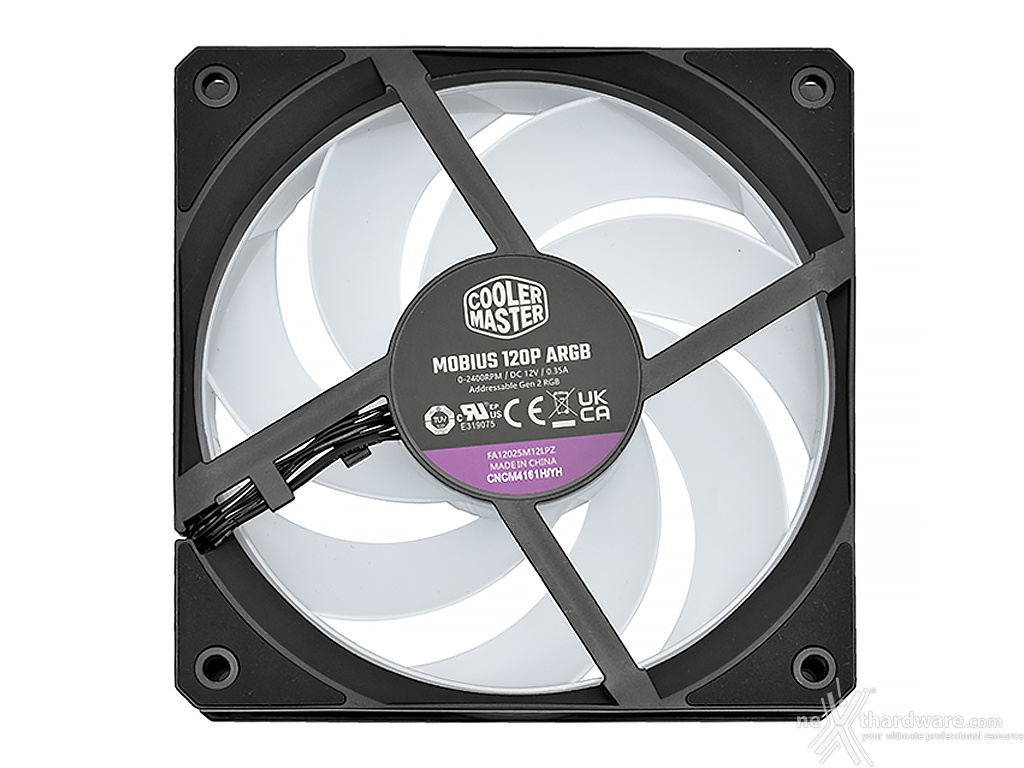

Le Mobius 120P ARGB sono le ventole di punta di Cooler Master, la cui illuminazione è affidata a otto LED situati sul mozzo;  nonostante siano sul mercato da oltre un anno e possano essere facilmente acquistabili in bundle dal sito ufficiale del produttore, il MasterLiquid 360 Ion è il primo AiO sul quale sono state installate.

Si tratta di unità con design Ring Blade e tecnologia Loop Dynamic Bearing, capaci di un regime di rotazione massimo di 2400 RPM e con una portata d'aria massima di 75,2 CFM, il tutto con una rumorosità dichiarata a pieno regime di 30 dB(A).



I connettori in uscita da ciascuna Mobius 120P ARGB sono tre: un 4pin PWM e due header ARGB 5V, necessari per la connessione a cascata.
