Il Bios

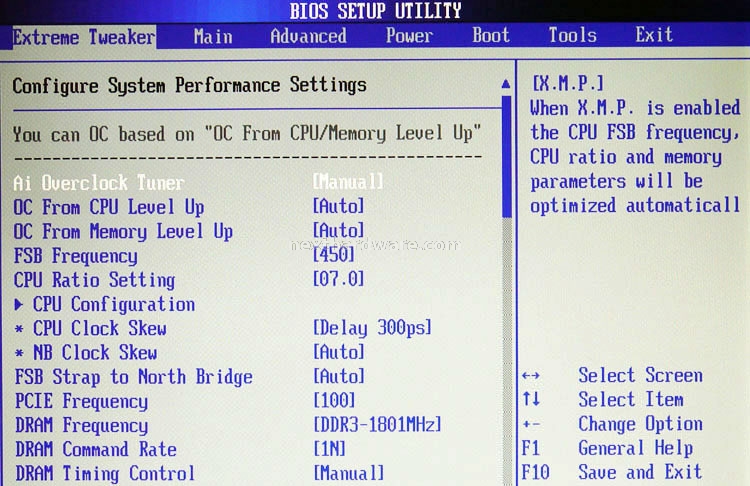

Andiamo adesso ad esaminare il bios partendo dal menù Extreme Tweaker, che è la parte più interessante in quanto è da qui che si settano tutti i parametri per l'utilizzo in overclock della mainboard
Attivando la voce Ai Transaction Booster si accede ad un sottomenù che permette di settare il Performance Level in maniera molto fine, in quanto permette di applicare un TRD diverso su ciascuno dei quattro canali DDR3
| |
L'ultima parte del menù è dedicata invece ai voltaggi applicabili ai vari componenti, di cui i principali vanno inseriti da tastiera, quelli invece riguardanti i Vref vanno scelti da un menù dove sono presenti dei valori prestabiliti.
Nella tabella seguente abbiamo riassunto i valori massimi e minimi delle tensioni impostabili in questa sezione del bios
| | Minimo | Massimo | Step |
| CPU Voltage | 0,85 | 2,5 | 0,00625 |
| CPU PLL Voltage | 1,511 | 3,008 | 0,01325 |
| FSB Termination Voltage | 1,206 | 2,0012 | 0,01325 |
| DRAM Voltage | 1,511 | 2,80 | 0,01325 |
| NB Voltage | 1,25 | 2,21 | 0,01325 |
| SB Voltage 1,5V | 1,511 | 2,054 | 0,01325 |
| SB Voltage 1,05V | 1,06 | 1,961 | 0,01325 |
Diamo un'occhiata veloce agli altri menù del bios partendo dal Menù Main:

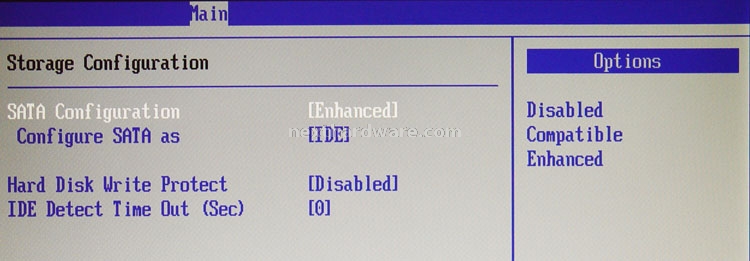

| Menù Main e sottomenù Storage configuration |
| Menù Advanced – Configure advanced Cpu settings |
| |
| Menù Advanced – North Bridge Chipset Configuration |
